一、應用場所
本產品主要應用于KTV包房和大廳、中小酒吧、以及多功能廳宴會廳等場所，實現對魔幻跑馬燈帶或點光源的2D或3D控制，并且連接E-300系列聲光感應智能控制器以實現燈光與聲音的實時效果聯動。
所謂2D或3D是指燈帶不是簡單的從頭跑到尾的一兩條線，而是很多條甚至幾十條幾百條組成的顯示面或者顯示立體面。
二、功能參數及面板接口
1、產品功能
主要功能 | 說明 |
Dmx512功能 | 兩路DMX512網口輸入，可以通過DMX512調用及設置 一路主DMX512網口輸出，連接其他MH2022擴展使用 |
燈帶控制功能 | 8路魔幻燈帶控制端口 每端口支持1024個像素點，8路一共8192個像素點 支持芯片斷點續傳 |
內置128MB存儲 | 數據采用專業算法，增加系統可靠性 |
USB下載功能 | 可以通過U盤下載燈光參數，支持系統程序升級 |
聲光聯動功能 | DMX連接E-300系列智控實現聯動功能 |
TCP/IP | 可以通過TCP/IP網口連接電腦在線調試 |
電腦軟件 | 通過電腦軟件網絡在線調試 |

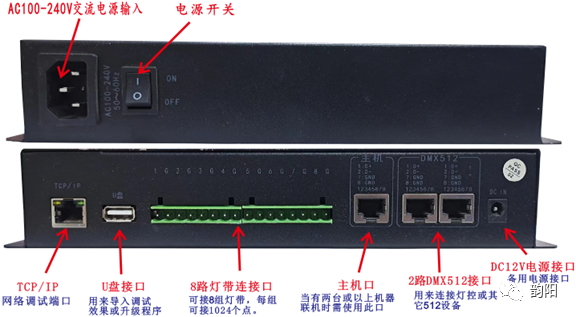

2、面板接口

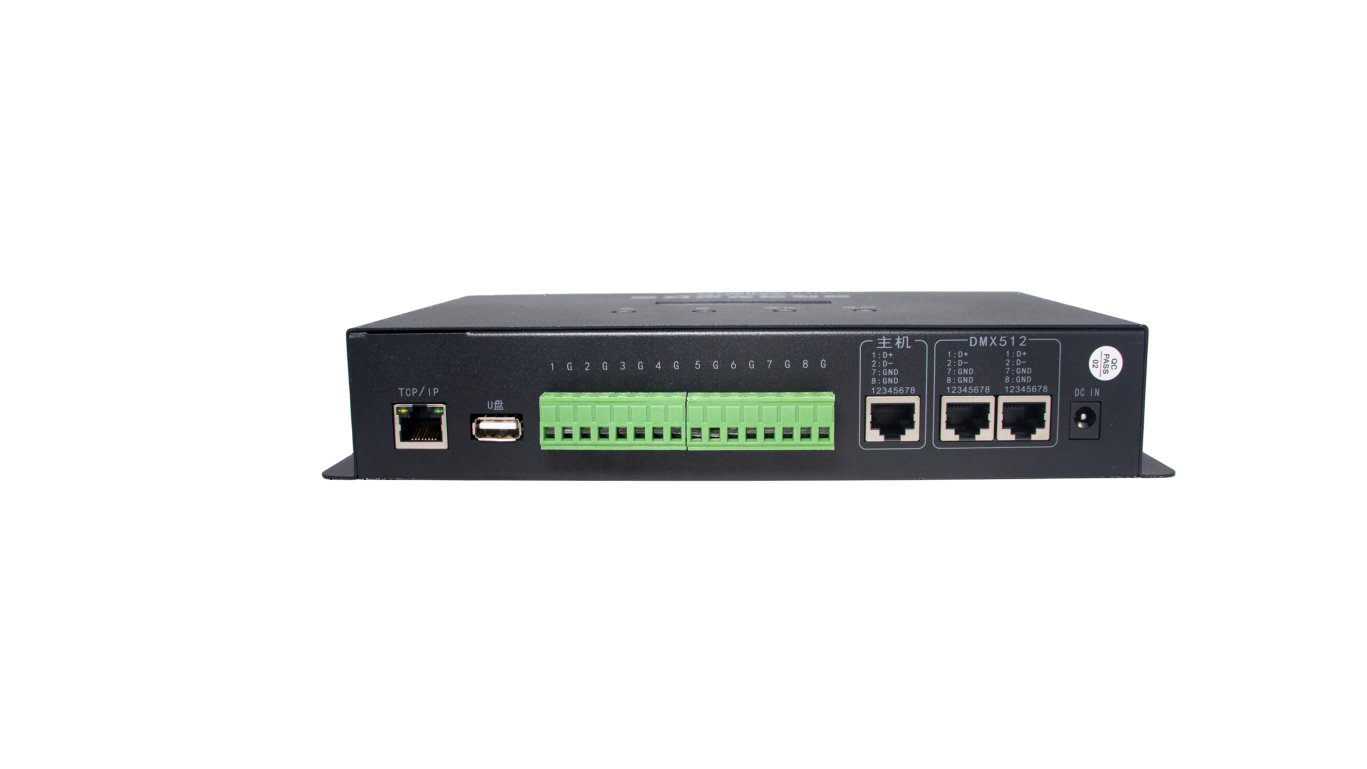

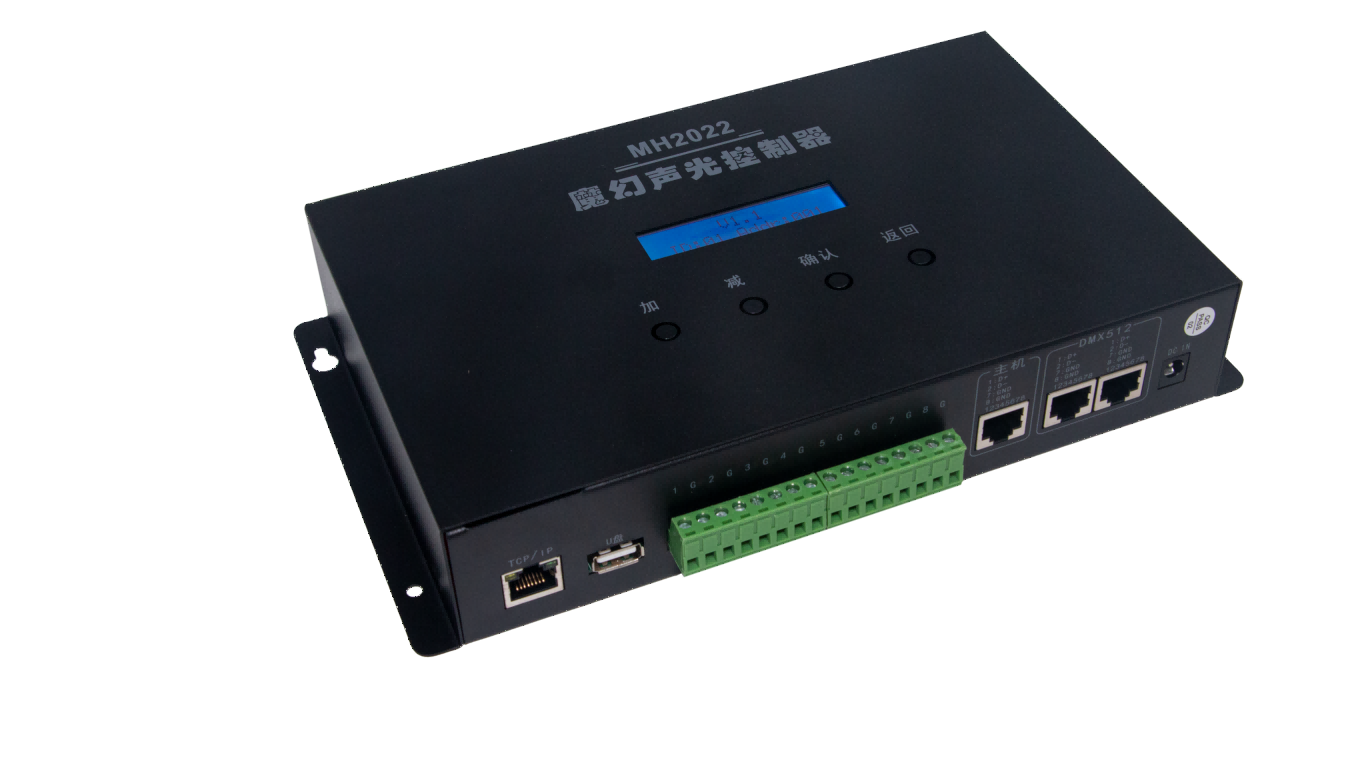

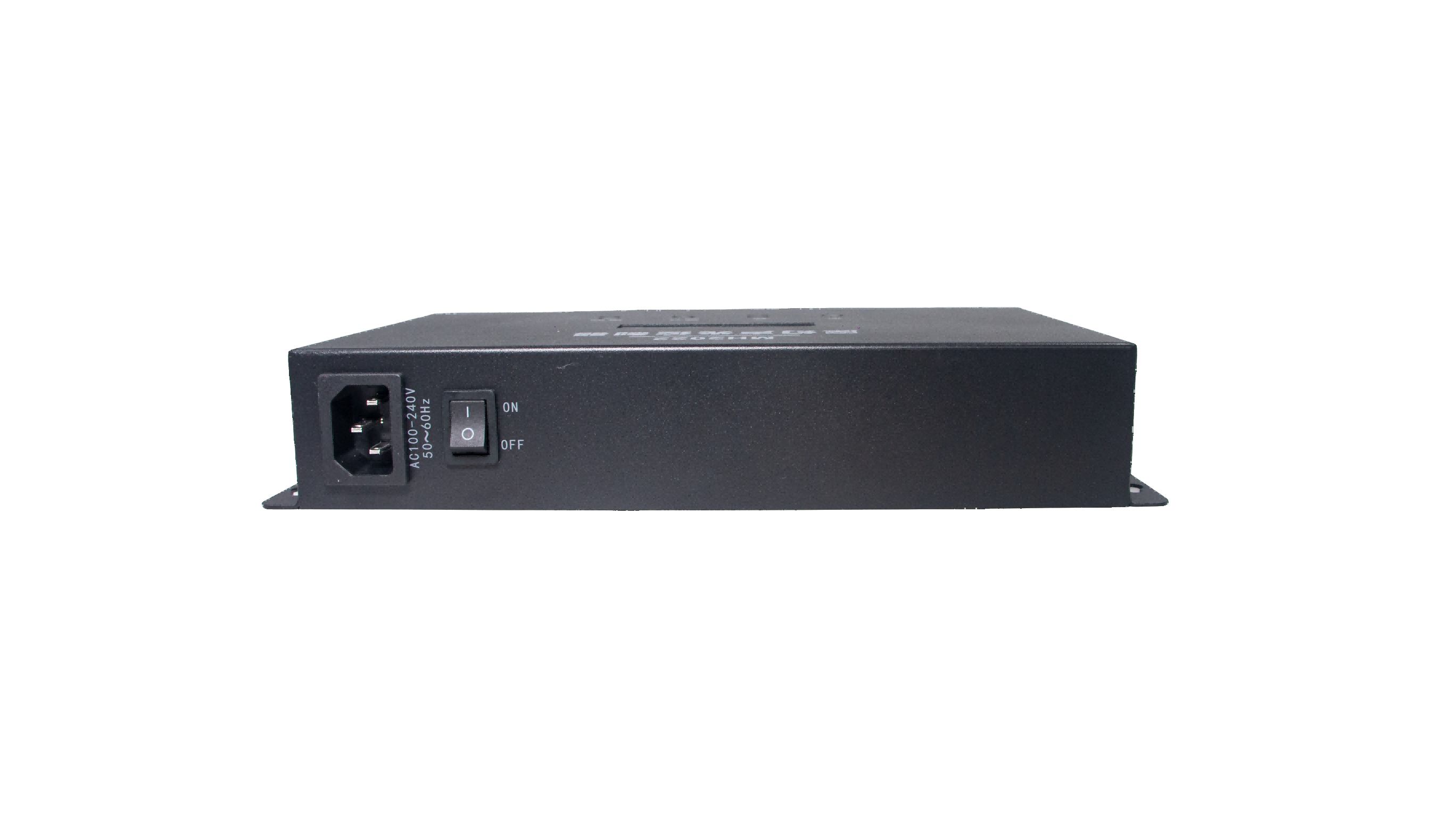

MH2022采用壁掛式設計，可以安裝于KTV設備機柜內，只占用很小側壁空間，也可以方便的安裝于天花或者墻壁。
三、單臺應用

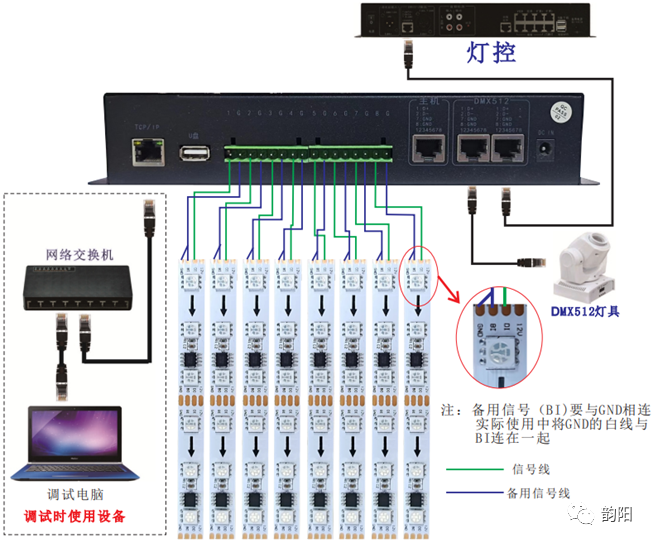

一臺MH2022控制器有8個端口連接燈帶，每端口可連接1024個點，這樣單臺MH2022最多支持8*1024=8192個點。當一個房間所用燈珠數量總和少于8192個點時，一般使用一臺MH2022即可。特殊情況下，當房間的造型有多個而且完全沒有關聯時，效果則可能很難協調發揮，則需要多配置1臺MH2022以組合編制更多的效果素材，以達到更好的效果體現。如果采用每米60燈珠的3點IC燈帶，則每個端口最多可接1024/20=51米。 采用每盤5米的標準，則每端口最多可接50/5=10盤。每臺8個端口，所以每臺最多可接408米燈帶。為使魔幻燈帶達到聲光聯動的效果，需要MH2022與E-300系列智能燈控配套使用。
四、多臺應用

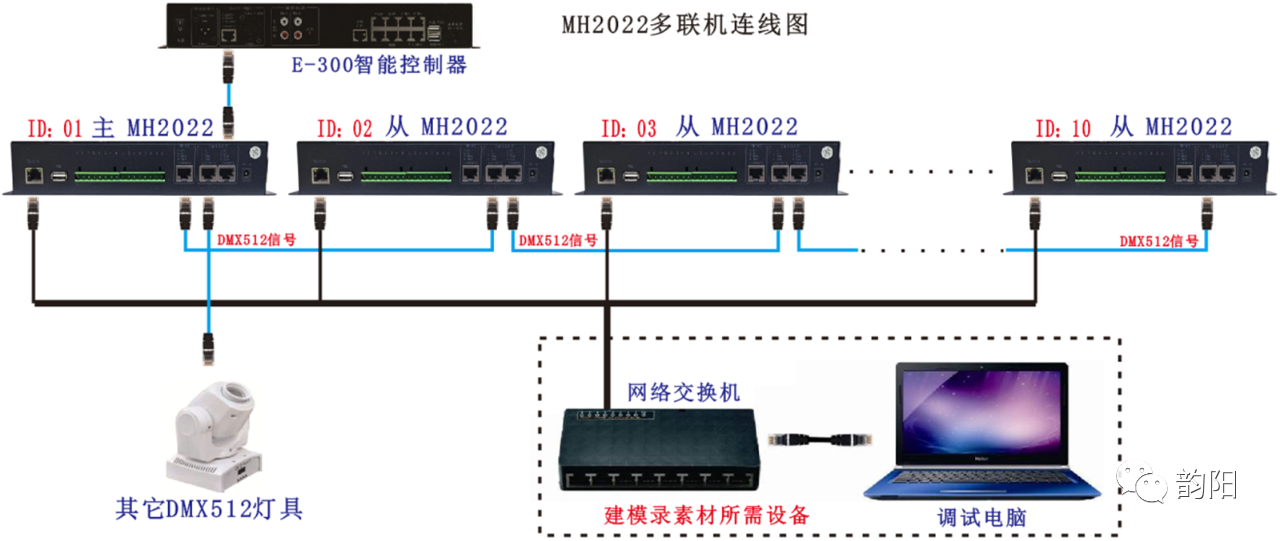

一臺MH2022控制器最多支持8*1024=8192個點。當一個房間所用燈珠數量多于8192個點時，則需要配置多臺MH2022。一般情況下，為保證實現聲光聯動，一個復雜的造型最多可以有10臺MH2022，也即是說，系統最大支持81920個點。如下圖所示：當E-300與多個MH2022控制器連接時，E-300連接的第一個MH2022為主控制器，E-300的DMX512控制線必須連接到“主MH2022”的‘DMX512’網口上，然后從“主MH2022”的‘主機’網口上輸出DMX512信號到“從MH2022”的‘DMX512’網口上（當還有其它DMX512燈具與MH2022連接時，這些燈具可以接“主MH2022”的另一個‘DMX512’網口上），然后再?gòu)摹皬?/span>MH2022”的‘DMX512’網口到下一個“從MH2022”的‘DMX512’網口上，以此類推一個造型最多可接10臺MH2022，每臺機器都需要設置不同的ID號來區分，在設置512地址碼時，只有主機設置地址碼，其它從機地址碼全設置為1。在調試時各臺MH2022的TCP/IP口分別接到網絡交換機上，通過調試電腦來調試效果。
五、設置及測試說明
通電后長按‘確認’鍵直到屏幕顯示‘Set Dmx-512 Addr’ 然后按‘加或減’直到顯示‘Test Mode’ 再按‘確認’，此時屏幕顯示‘*R****A***-*****’，如果六個端口都接了燈帶則所有燈帶均亮紅色。按‘加’鍵可以改變亮的顏色，有R、G、B、W四種顏色可選；按‘減’鍵可以設置讓哪個端口的燈亮，有A、1、2、3、4、5、6多種選擇，A代表六個端口全亮，1代表端口1亮；2代表端口2亮；3代表端口3亮；4代表端口4亮；5代表端口5亮；6代表端口6亮。按‘確認’鍵可設置燈帶是否跑馬，有“-”、“K”、“M”三種選擇，當選“K”的時候燈帶快速跑馬；當選“M”的時候燈帶慢速跑馬；選“-”的時候燈帶常亮。設置完成后，按返回，再按一次返回保存退出并重啟。2、設置機器DMX512地址（設置MH2022設備在E-300燈光效果設置中的512地址）通電后長按‘確認’鍵直到屏幕顯示‘Set Dmx-512 Addr’ 再按‘確認’鍵進入機器DMX512地址設置，按‘加或減’選擇要設置的DMX512地址，設置完成后，按返回，再按一次返回保存退出并重啟。3、設置機器ID（多機聯機使用時需要設置機器ID，用ID號來區分多個MH2022）通電后長按‘確認’鍵直到屏幕顯示‘Set Dmx-512 Addr’ 然后按‘加或減’直到顯示‘Set ID’ ,再按‘確認’鍵進入機器ID設置，按‘加或減’選擇要設置的ID號，然后按‘返回’ 保存退出并重啟。4、設置NO DMX-512 file（設置沒有512信號時播的文件）通電后長按‘確認’鍵直到屏幕顯示‘Set Dmx-512 Addr’ 然后按‘加或減’直到顯示‘NO DMX-512 file’ ,再按‘確認’鍵進入播放文件設置，有“ALL、001、002—050”，總共50個效果，選ALL的時候播放所有效果。設置完成后，按返回，再按一次返回保存退出并重啟。5、設置PlayALL Time(設置效果播放的時間)通電后長按‘確認’鍵直到屏幕顯示‘Set Dmx-512 Addr’ 然后按‘加或減’直到顯示‘PlayALL’ ,再按‘確認’鍵進入效果播放時間設置。按‘加或減’選擇要設置的播放時間單位是秒。設置完成后，按返回，再按一次返回保存退出并重啟。6、設置SET LEDRGB（設置燈帶RGB順序的）跟據所用燈帶RGB的順序不同共有6種選項，當燈帶顏色不對時需要修改此選項。
