一． 產品概述
l 硬件升級，性能更佳，外型精致實用
l 可通過 RS232 串口、USB-B(TTL 串口)、PS/2 接口連接 VOD 點歌機
l 集合 RS232 串口、紅外發射控制音效器
l 4 個 RJ45 網口連接墻板、燈控、門牌燈等，使用 RS485 工業級通信標準
l 支持電腦在線學習和拷貝碼值，也可聯機對拷碼值
l 帶 LED 顯示和按鍵，支持單機學習紅外遙控碼值
l DC12V 單獨供電，并可給墻板、門牌燈等供電
l 外形尺寸：178L*111W*35H（mm）

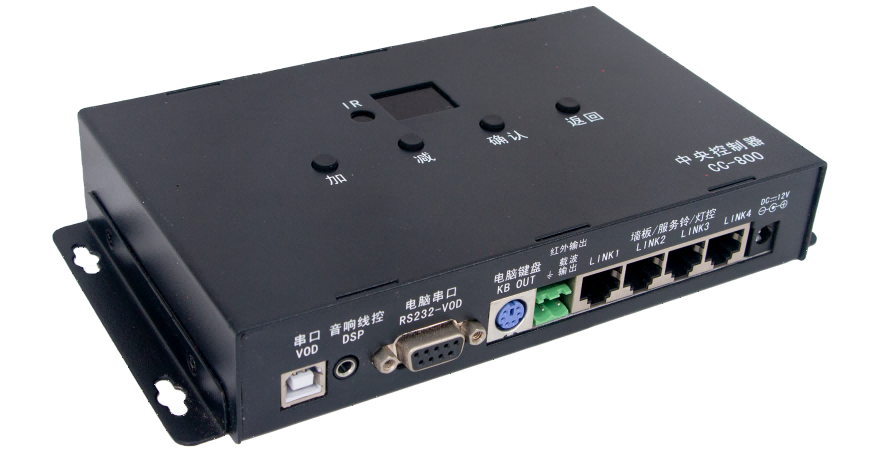

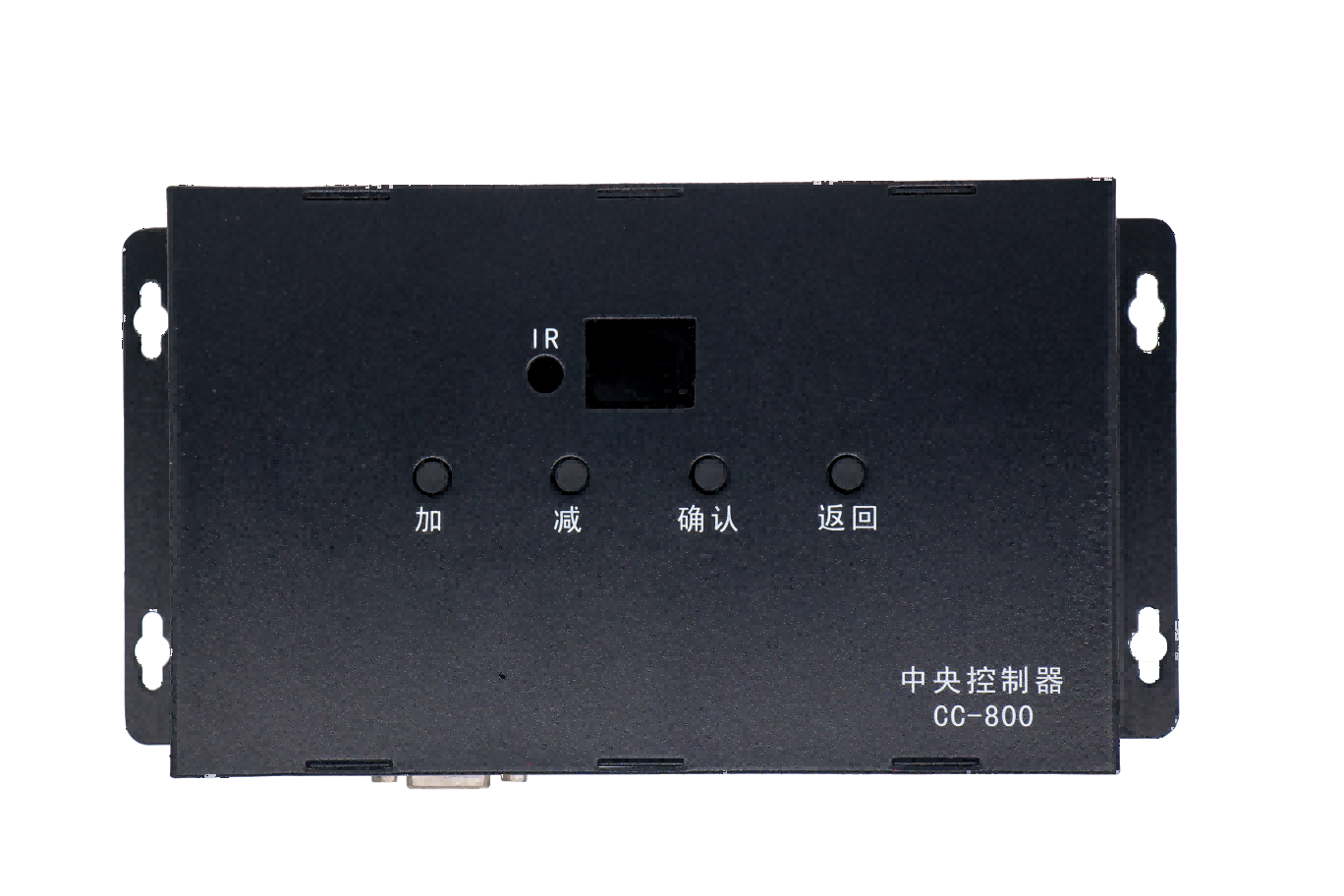

二． 面板功能說明
按鍵：加、減、確認、返回 ，在拷貝和學習紅外遙控碼值的時候使用
I R： 學習紅外遙控碼值的時候接收遙控器紅外遙控碼
串口 VOD: 連接 USB TTL 串口的 VOD 機頂盒
音響線控 DSP：通過 RS232 信號控制音效器（需要配耳機 3.5 轉 Rs232 串口的轉接線）
電腦串口 RS232-VOD： 連接 RS232 接口的 VOD 機頂盒（耳機 3.5 接口的機頂盒
需配轉接線）
電腦鍵盤 KB OUT： 通過 PS2 鍵盤線連接 VOD 機頂盒
紅外輸出： 連接發射線，通過紅外方式控制音效器（
接發射頭負極，載波輸出接發射頭正極）
墻板/服務鈴/燈控-Link1/2/3/4: 通過網線連接墻板、服務鈴、燈控等設備
DC12V: 通過適配器供 12V 直流電
三．設置操作說明
1. 進入設置菜單
按住中間兩個鍵，再給中控上電開機，蜂鳴器長響，屏幕顯示”--”,一直按到蜂鳴器丌響了，屏幕顯示”C0”,進入設置菜單。
2. 拷貝功能
屏幕顯示”C0”,表示在拷貝模式，這時通過網線連接另一臺機器，短按確認鍵，屏幕顯示”--”，表示正在拷貝數據，如果拷貝成功，兩臺機器的蜂鳴器都會短促的連續鳴響，主機屏幕短暫顯示拷貝成功的次數，如果拷貝失敗，主機屏幕直接恢復到”C0”,另一臺從機直接重啟。
按返回鍵機器重啟，按上下鍵可以切換到其他功能模式。
3. 紅外學習功能
在主界面，按上下鍵切換，直到屏幕顯示”SU”,按確認鍵進入下一級。
按上下鍵進行切換，屏幕顯示”01”到”14”，表示可以學習 1 到 14 個紅外碼，也可以按墻板相應控制功放的按鍵進行切換。
用功放遙控器對準 IR 接收窗口，按一下要學習的按鍵，屏幕顯示”--”，如果
學習成功，蜂鳴器將響兩下。如果要清除學習的按鍵，可以短按一下確認鍵，屏幕顯示”CL”,蜂鳴器響兩下，清除成功。
屏幕數字對應的控制按鍵
“01”音樂+ | “02”音樂- | “03”Mic+ | “04”Mic- | “05”升調 | “06”原調 | “07”降調 |
“08”音效 1 | “09”音效 2 | “10”音效 3 | “11”音效 4 | “12”音效 5 | “13”音效 6 | “14”靜音 |
(流行) | （搖滾） | （抒情） | （專業） |
|
|
|
（音樂+、音樂-、靜音 功能 一般情況下由 Vod 直接控制，建議丌用學習）
短按返回鍵返回到上一級菜單。
四．安裝說明

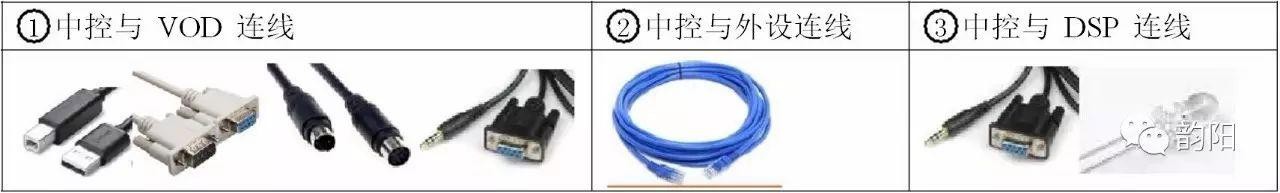

1. 墻板、燈控、服務鈴等外設通過網線連接到中控

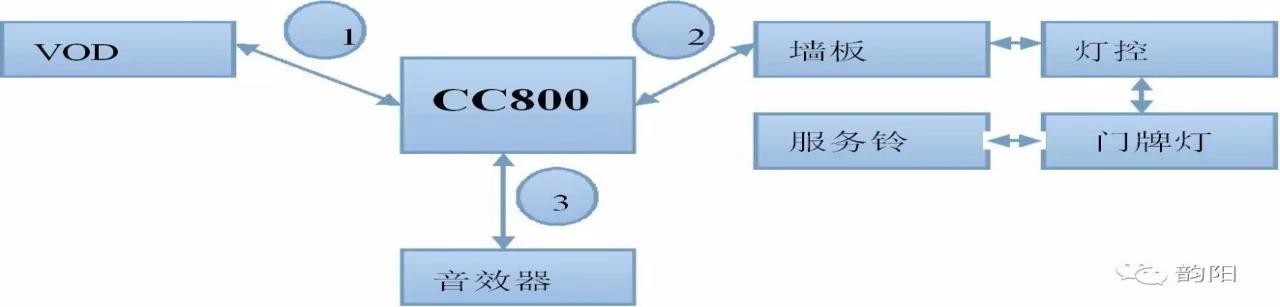

2. 紅外控制的音效器，需要把發射頭用膠布貼到音效器接收窗口 3.Rs232 串口控制的音效器需要用轉接線連接中控和音效器 4.連接 VOD 的連線具體看 VOD 的接口 5.簡易
接線圖
五．安裝中出現問題的排除方法
1 | 墻板控制不了 VOD，按墻板的按鍵，LED 顯示屏?xí)袛?shù)字跳動，如果沒有，應檢查 |
中控和墻板之間的連線是否正常。 |
2 | VOD 不能控制服務鈴或者燈控，按 VOD 觸摸屏燈光或者服務功能，LED 顯示屏 會有數字跳動，如果沒有，應檢查中控與 VOD 的連線是否正常。 |
3 | LED 屏幕不亮，應查看適配器是否連接好。 |
4 | 按墻板麥克風+/-控制不了音效器，首先參照第 1 條，沒有問題后，對于紅外控制的
音效器，先確認是否進行了碼值學習，如果沒有，應先進行紅外碼值的學習，具體參
照設置操作說明，之后再確認紅外發射頭是否對準了音效器的接收窗口；對于串口線
控制的音效器，需要在電腦上重新設置控制指令，具體參照 CC800 上位機的操
作說明。
|
六、接口線序
線序 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
定義 | B | A | GND | 12V | 12V | GND | NC | NC |
