S-08 燈光控制器使用說明書
警告：
l 本產品內有高壓，必須由具備電工資格的專業人員詳細閱讀說明書后接線，接錯線可能會導致線路燒毀或設備損毀以及觸電傷害。
l 根據說明中的功率范圍使用，禁止過載使用。嚴禁帶電接線。

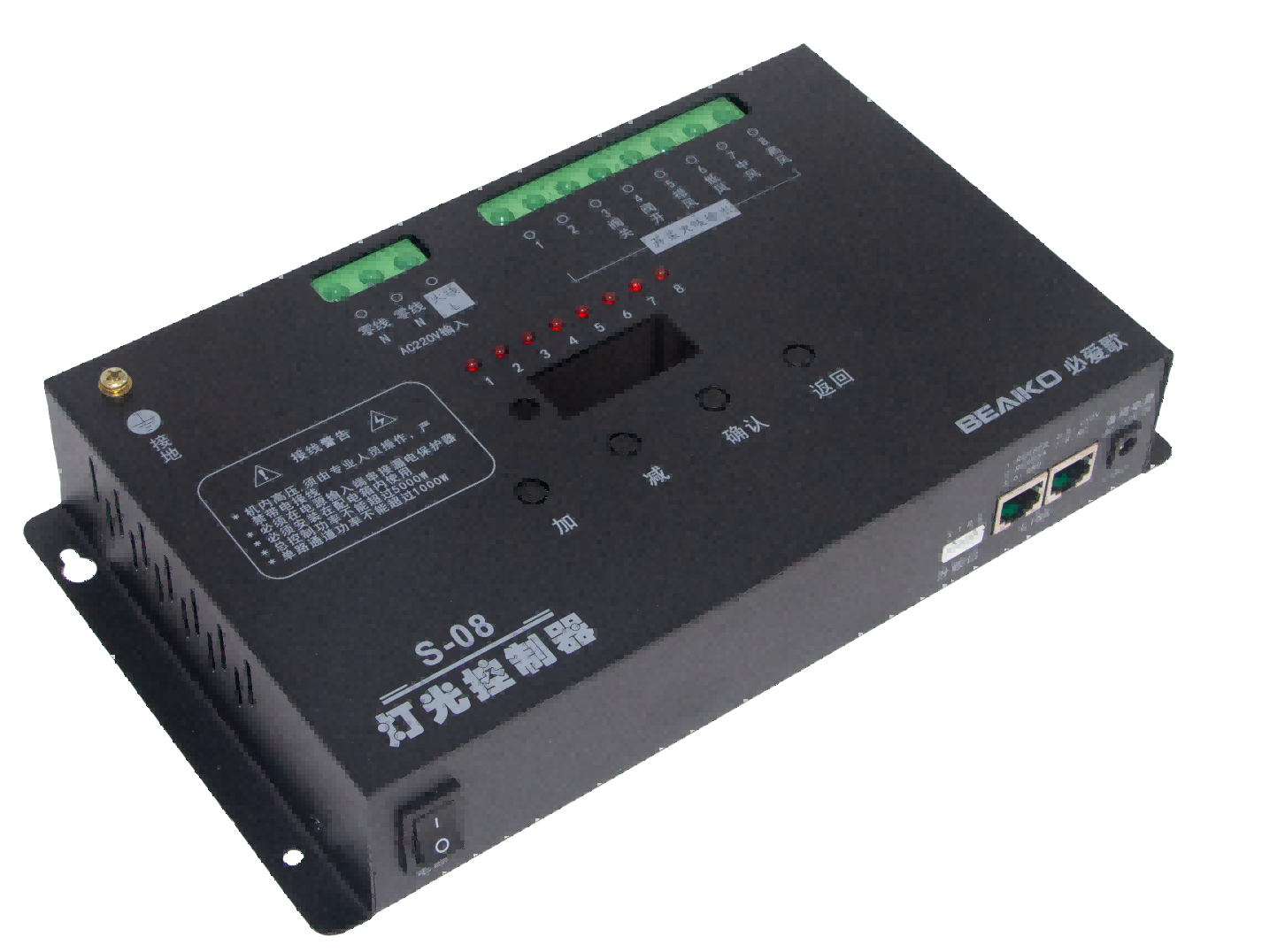

一、產品概述
S-08 燈光控制器是為 KTV 包房等場所應用設計的一款可編程的燈光控制器，可以實現燈光場景一鍵切換。可直接連接燈光墻板脫離點歌系統及中控盒單獨使用。
二、產品特性
集中管理：8路開關通道，控制負載電源的火線通斷
空調控制：可選擇3-5個通道控制風機盤管空調
工作模式：場景切換模式，場景疊加模式
場景數量：預設13個燈光場景+1個開機場景設置

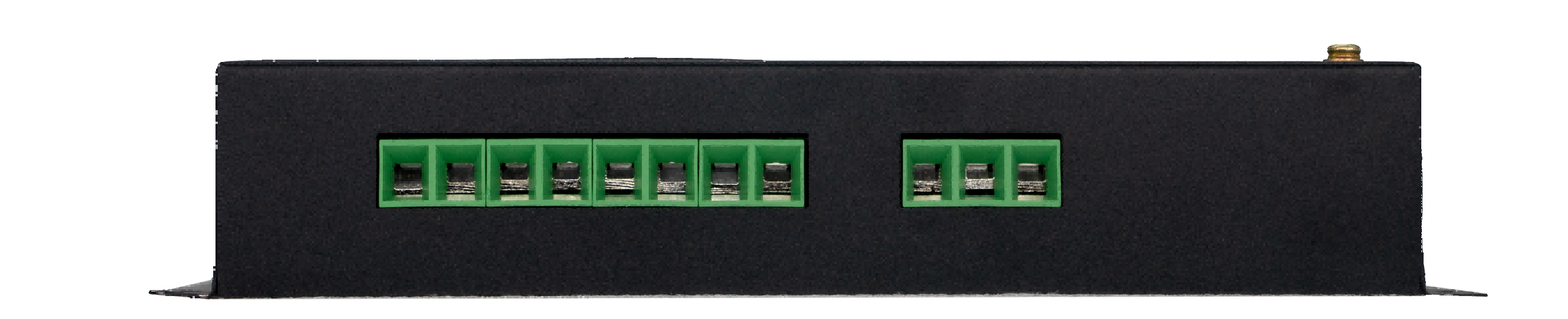

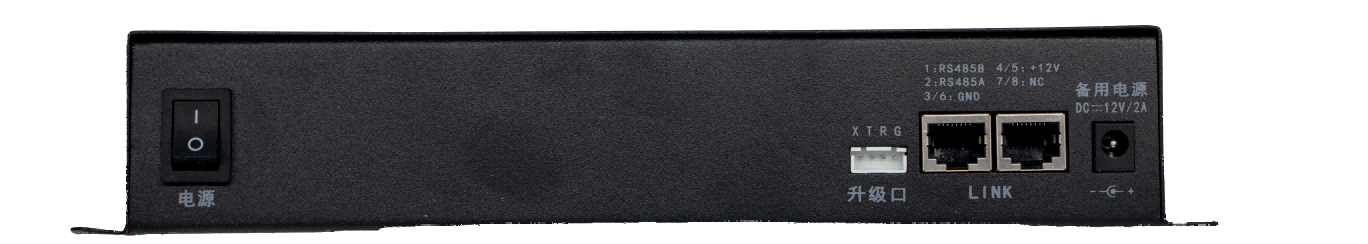

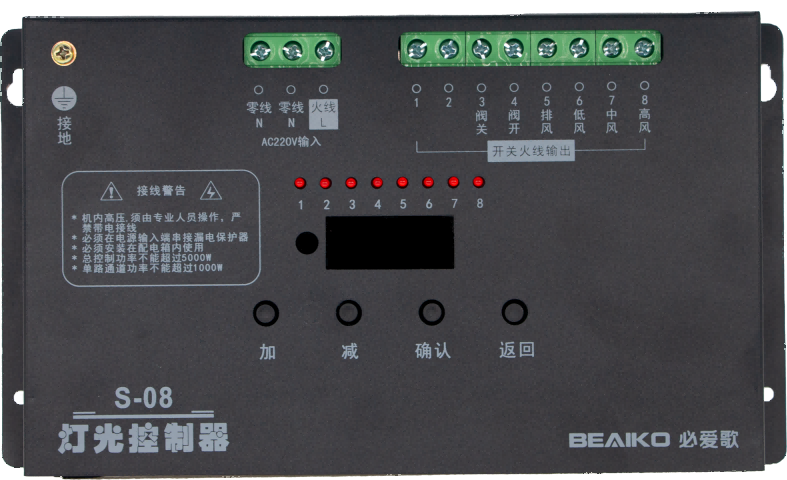

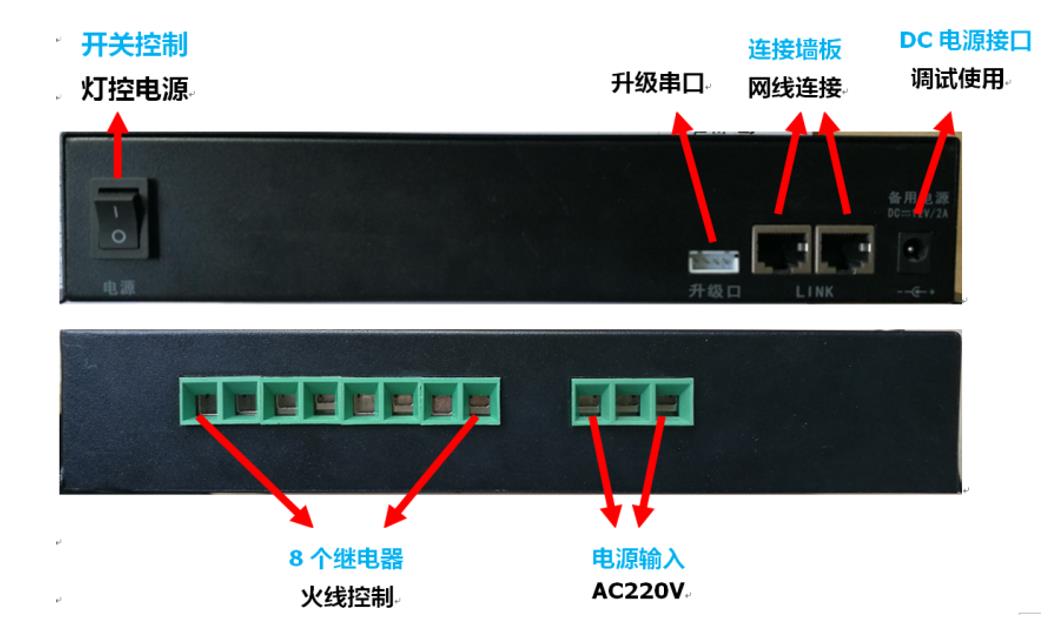

三、產品接口

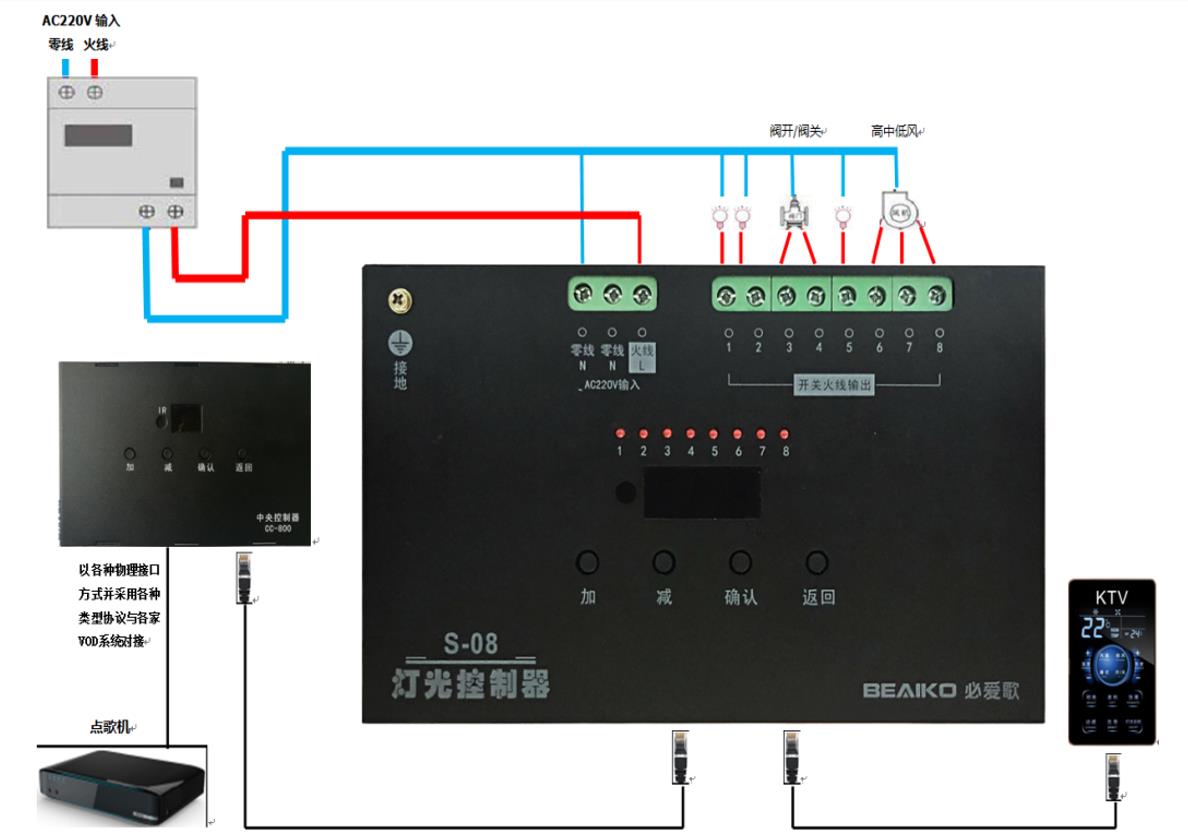

四、應用框圖
五、功能設置
(一)燈光場景設置（分為開機場景和控制場景）《出廠為開機場景明亮C-03》
1、控制場景設置(F1)（共有13 種場景）
1) 長按確認鍵，屏幕顯示“- - - - ”，松開確認鍵，并再次按下確認鍵，屏幕顯示“F1”再次按確認鍵屏幕顯示“CH”（表示此功能關閉）；再按下確認鍵，屏幕顯示“OFF”或者“ON”，通過加減鍵可以選擇開啟“ON”此功能。
2) 按返回鍵，屏幕顯示“-CH-”（表示此功能開啟）這時按加減鍵選擇要設置的場景，如場景1，屏幕顯示“C-01”，按一下確認鍵進入設置，屏幕顯示“L01”，后面有“-”表示通道打開，通道指示燈也會相應的亮起來，按確認鍵可以設置開啟或者關閉通道，按加減鍵可以選擇設置的通道。（共有13個燈光場景可以設置）當設置完畢后，按返回鍵返回上一級，再按返回鍵，直到機器重啟，設置完成。
其中“C-41”對應全關場景；“C-42”對全開場景；“C-43”對應暫停場景；“C-44”對應靜音場景。
墻板和機器場景號對應說明
（1）（如場景1，對應我們墻動感）（場景2，對應柔和）（場景3，對應明亮）（場景4，對應抒情）（場景6，對應浪漫）（全開和全關對應燈光總控）
（2）如果墻板還有其它按鍵，可以把墻板接到控制器上，如商務按鍵，此時我們可以觀察 EK機器上數碼管顯示C-08，那么對應場景號為場景8
2、 開機場景設置（F2）
長按確認鍵，屏幕顯示“- - - - ”，松開確認鍵，并再次按下確認鍵，屏幕顯示“F1”，按加減鍵直到屏幕顯示“F2”再次按確認鍵屏幕顯示“C-01”（場景1），按加減鍵可選擇所要設置的開機場景號；如需要開機場景為場景1，則需選擇“C-01”再按一下確認鍵，“C-01”閃爍3下，再按返回鍵返回即可。（默認為場景3）
（二）空調設置（F3）
長按”確認”鍵，屏幕顯示“- - - - ”，松開確認鍵，并再次按下確認鍵，屏幕顯示“F1”，按加減鍵直到屏幕顯示“F3”再次按確認鍵屏幕顯示“AC”（表示空調關閉），再次按確認鍵屏幕顯示“OFF”，按加減鍵選擇“ON”，再按返回鍵，顯示“-AC-”（表示空調功能開啟）此時通道6、7、8為低中高風。
（三）閥門設置（F4）
長按“確認”鍵，屏幕顯示“- - - - ”，松開確認鍵，并再次按下確認鍵，屏幕顯示“F1”，按加減鍵直到屏幕顯示“F4”再次按確認鍵屏幕顯示“FN”
（表示閥門功能關閉），再次按確認鍵屏幕顯示“OFF”，按加減鍵可以選擇
“F-01”(三線二通閥)和“F-02“三線三通閥”，再按返回鍵，顯示“-FN-”
（表示閥門功能開啟）。
（四）排風功能設置（F5）
長按“確認”鍵，屏幕顯示“- - - - ”，松開確認鍵，并再次按下確認鍵，屏幕顯示“F1”，按加減鍵直到屏幕顯示“F5”再次按確認鍵屏幕顯示“PF”（表示排風功能關閉）再按下確認鍵，屏幕顯示“OFF”或者“ON”，通過加減鍵可以選擇開啟“ON”此功能。按返回鍵，屏幕 顯示“-PF-”（表示此功能開啟）
（五）疊加功能設置（F6）
長按“確認”鍵，屏幕顯示“- - - - ”，松開確認鍵，并再次按下確認鍵，屏幕顯示“F1”，按加減鍵直到屏幕顯示“F6”再次按確認鍵屏幕顯示“DJ”（表示疊加功能關閉）再按下確認鍵，屏幕顯示“OFF”或者“ON”，通過加減鍵可以選擇開啟“ON”此功能。按返回鍵，屏幕顯示“-DJ-”（表示疊加功能開啟）
（六）對拷設置(F7)
長按“確認”鍵，屏幕顯示“- - - - ”，松開確認鍵，并再次按下確認鍵，屏幕顯示“F1”，按加減鍵直到屏幕顯示“F7”再次按確認鍵屏幕顯示“copy”，此時將此機的墻板口與新機器的墻板口用網線連接起來，確認無誤后按下確認鍵，主機屏幕顯示“copy”（并且快速閃爍），副機顯示ouer對拷完畢。當有多臺機器需要對拷時，可以接上下一臺機器即可自動拷貝,對拷結束后顯示ouer。（如果要退出‘拷貝’模式只需要按‘返回’鍵即可）
注：以上功能在設置完畢后，一定要按幾次返回鍵，直到機器重啟，否則不會保存設置。
六、規格參數
項目 | 參數 |
使用環境溫度： | -10℃－40℃ |
使用環境濕度： | 使用環境濕度： |
存儲環境溫度： | -20 ℃－60℃ |
輸入/工作電壓： | AC100~240V/50-60Hz |
整機自身功耗： | ≤ 12W |
總功率容量： | 5000W,阻性負載 |
開關控制： | 8路 |
單路功率： | 800W，阻性負載 |
單路控制功率： | 1000W，阻性負載 |
LINK/N-LINK口最大帶載： | ≤12V/1A |
整機外形尺寸： | 260(L)*145(W)*50(H)mm |
七、接口線序
1、 墻板門牌燈口（RJ45線序）
線序 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
定義 | B | A | GND | 12V | 12V | GND | NC | NC |
八、故障排除
故障現象 | 排除方法 |
|
|
無法開機 | 檢查 220V 火線零線是否連接正常（接線端螺絲是否擰緊） |
不受控制 | 檢查燈控到墻板、中控之間的網線是否存在斷路或網線水晶頭兩端線序不一致；是否連接正常 |
個別通道燈不亮 | 檢查通道線是否連接正常，進入場景設置查看是否打開此通道 |
通道接燈具不受控 | 檢查是否啟用了空調、閥門、排風功能，如這些功能已開啟，請將其關閉即可 |
不能控制空調 | 進入設置，查看空調功能是否啟用 |
注：有任何疑問請聯系代理商或廠家
九、燈控外圍接線圖

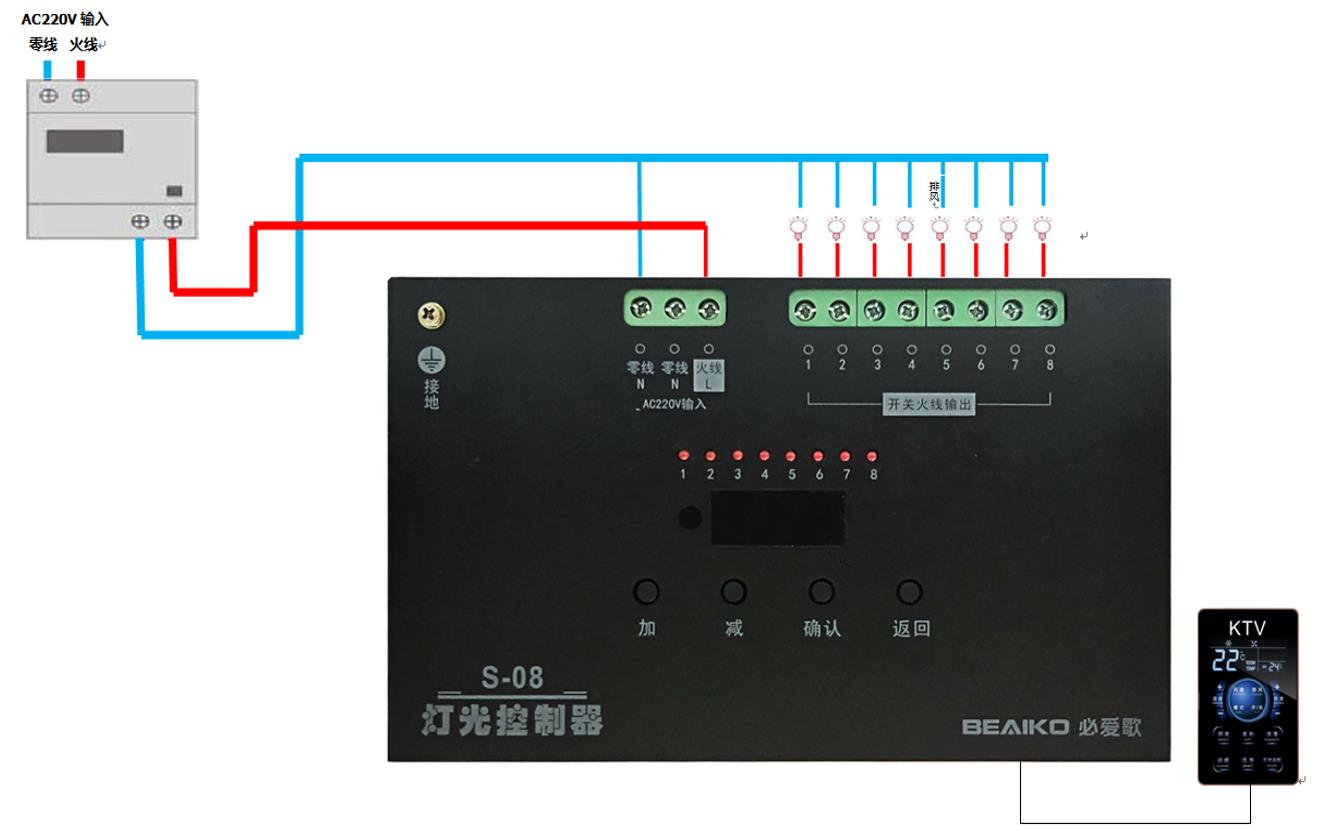

應用一：八路燈光控制（當排風功能打開后第五路作為排風通道使用）

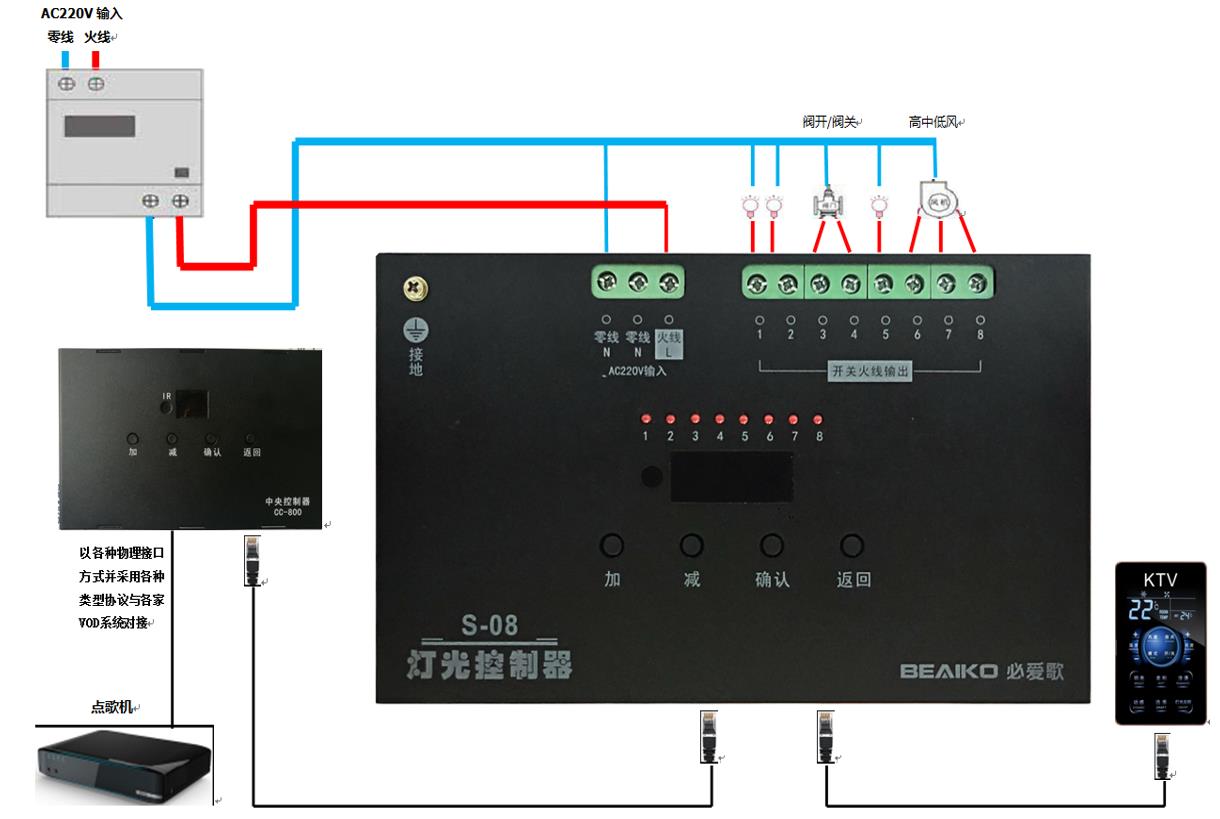

應用二：三路燈光+空調控制（當排風功能打開后第五路作為排風通道使用）
