MH08說明
一、概述
本產品廣泛應用于國內外各種文旅、宴會廳、KTV包房、門頭和大廳、中小酒吧等需要控制幻彩燈帶或點光源的場所。通過連接E系列聲光感應控制系統，可實現燈光與聲音的實時效果聯動。
二、通道說明
通道號 | DMX數值 | 功能 | 功能說明 |
第1通道 | 0—255 | 效果選擇 | SD卡效果文件選擇 |
第2通道 | 0—255 | 速度調節 | 效果播速度調節，由慢到快 |
第3通道 | 0—255 | R | 紅色調光，由暗到亮 |
第4通道 | 0—255 | G | 綠色調光，由暗到亮 |
第5通道 | 0—255 | B | 藍色調光，由暗到亮 |
第6通道 | 0—255 | W | 白色調光，由暗到亮（RGBW燈帶有效） |
第7通道 | 0—255 | 總調光 | 顏色總調光，由暗到亮 |
第8通道 | 0—255 | 反向 | 控制素材反向 |
第9通道 | 0—255 | 頻閃 | 頻閃，由慢到快。 |
注：當控制燈帶為RGB燈帶時，第6通道為空。

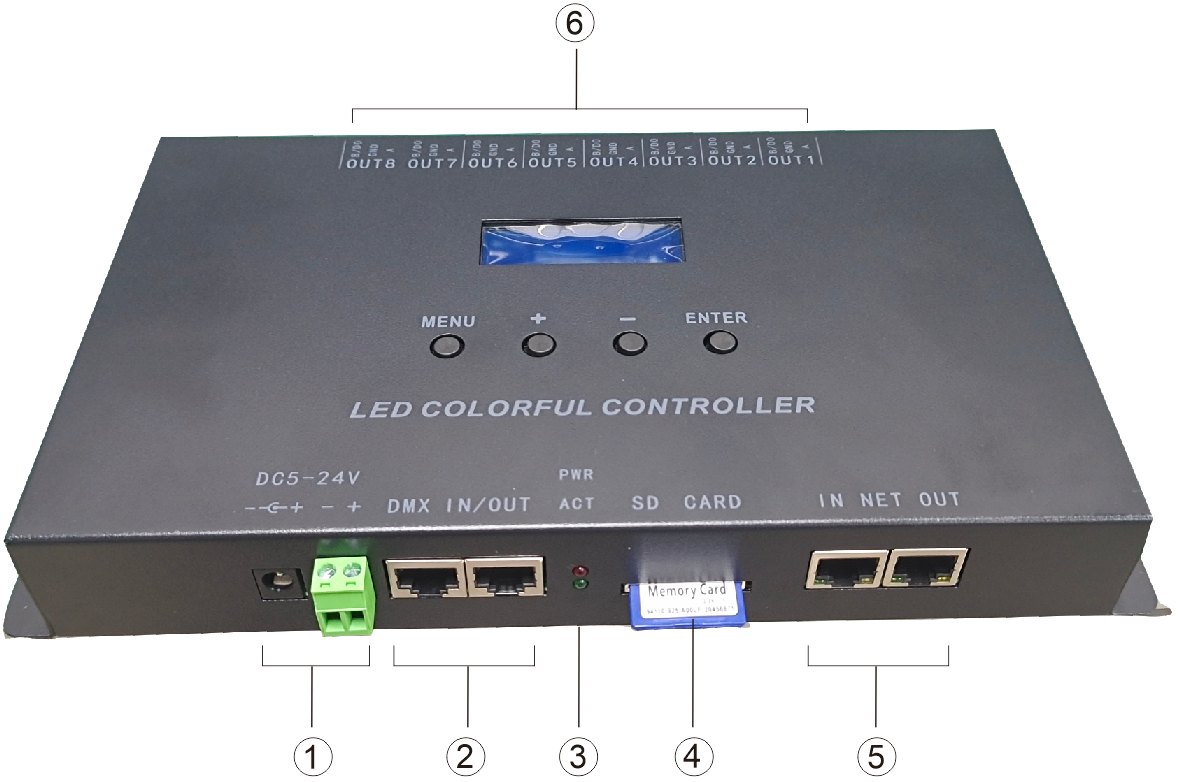

三、接口說明
1、 供電接口：DC座和鳳凰端子接口兩種接口，支持輸入5-24V電壓；
2、 DMX512接口：接DMX512信號；
3、 電源指示燈：紅色電源指示燈（亮起），指示供電狀態；綠色為DMX信號指示燈（閃爍）；
4、 SD卡座：可插入SD卡存儲燈帶效果；
5、 網絡接口：用來調試或連接主從機使用，標準網絡通訊協議。

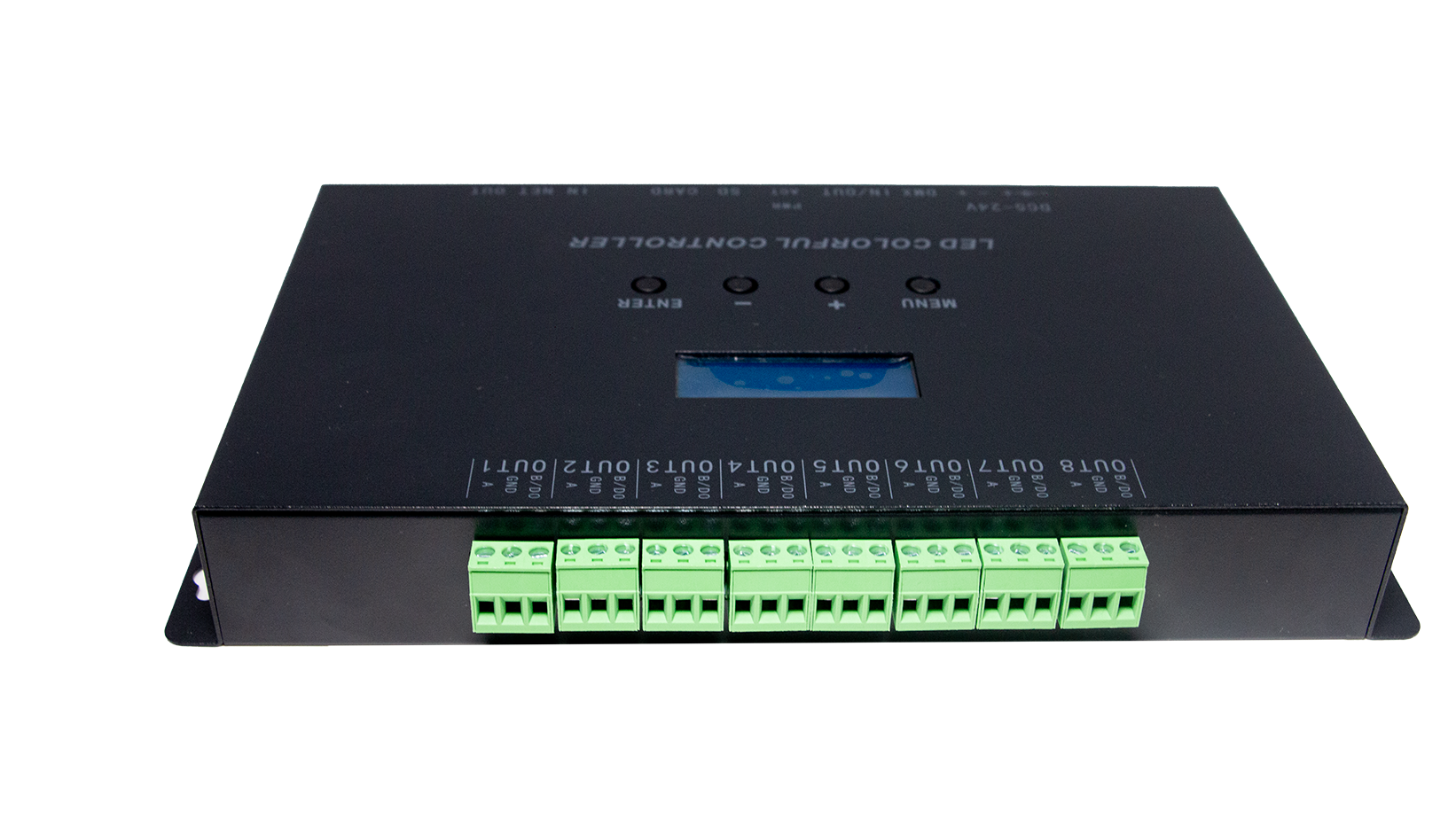

6、 燈帶信號端口：8路端口，用來接RGB或RGBW幻彩燈帶；
四、接線說明

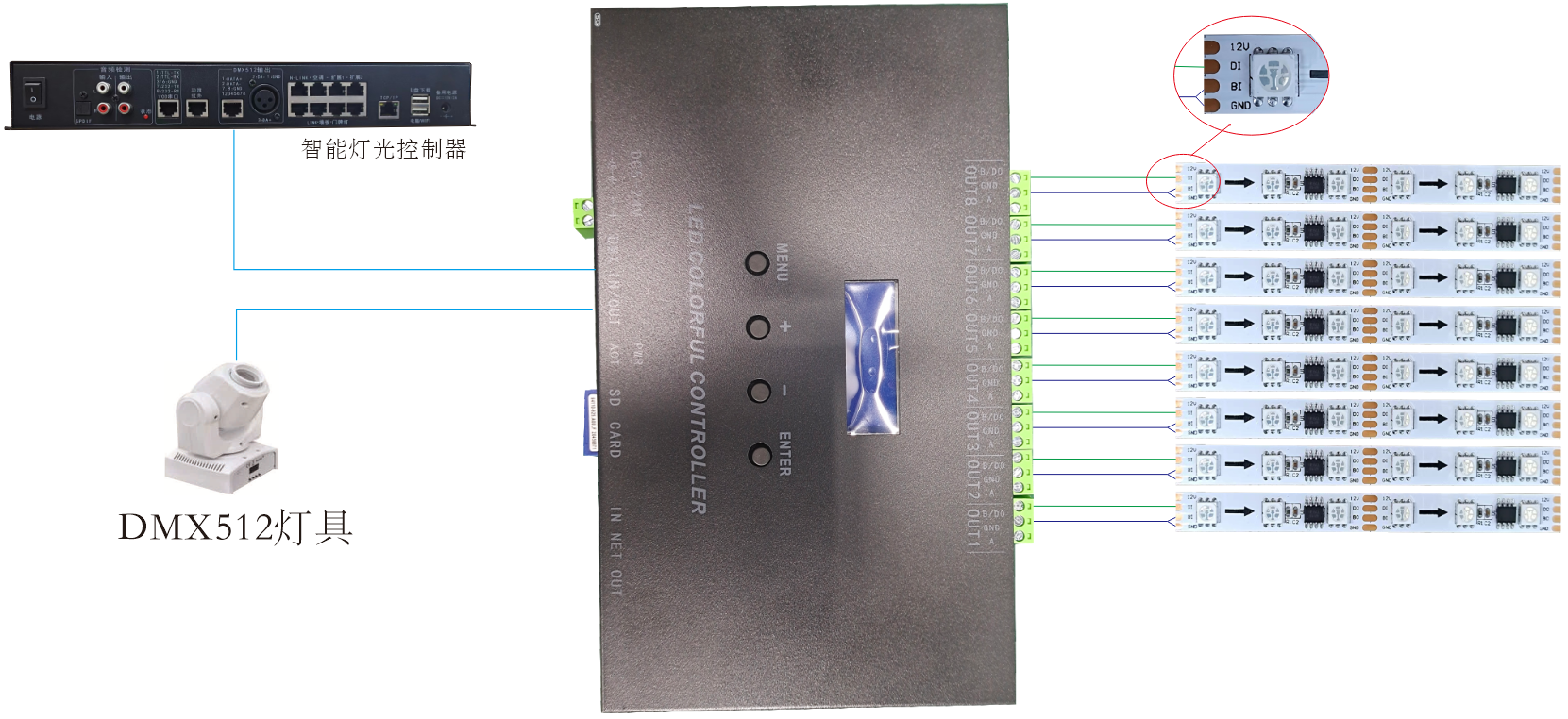

1、 MH08接燈帶線說明：

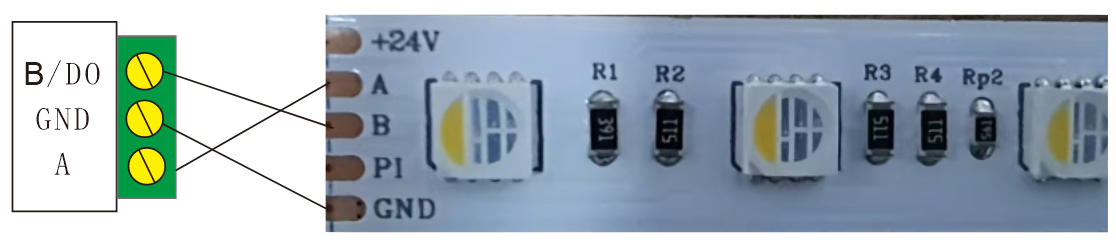

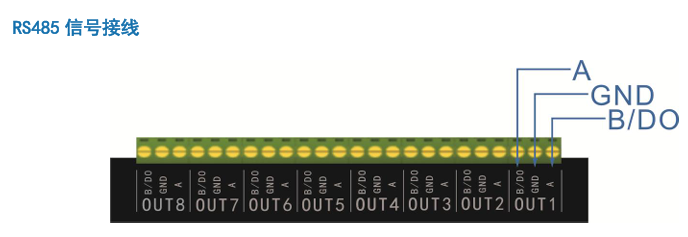

如：485信號接線圖，此燈帶在接線時需要先用編碼器寫碼方可控制燈帶。

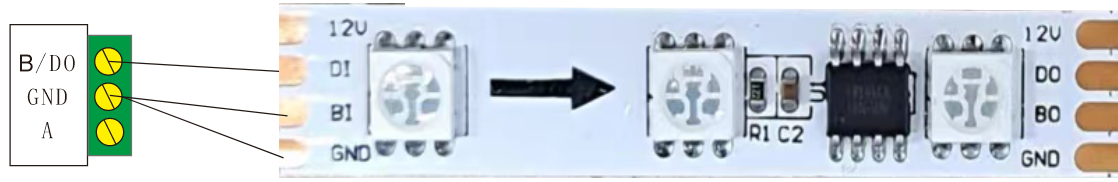

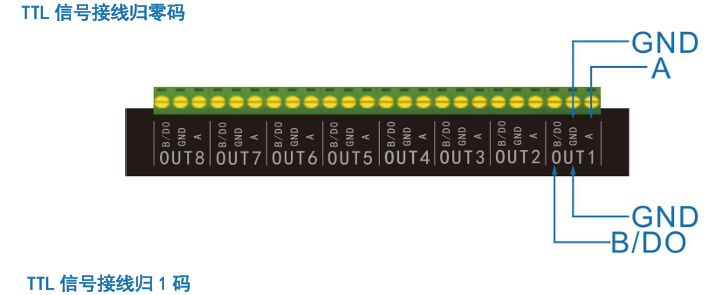

TTL串行信號接線圖
2、 單臺機器的接線說明

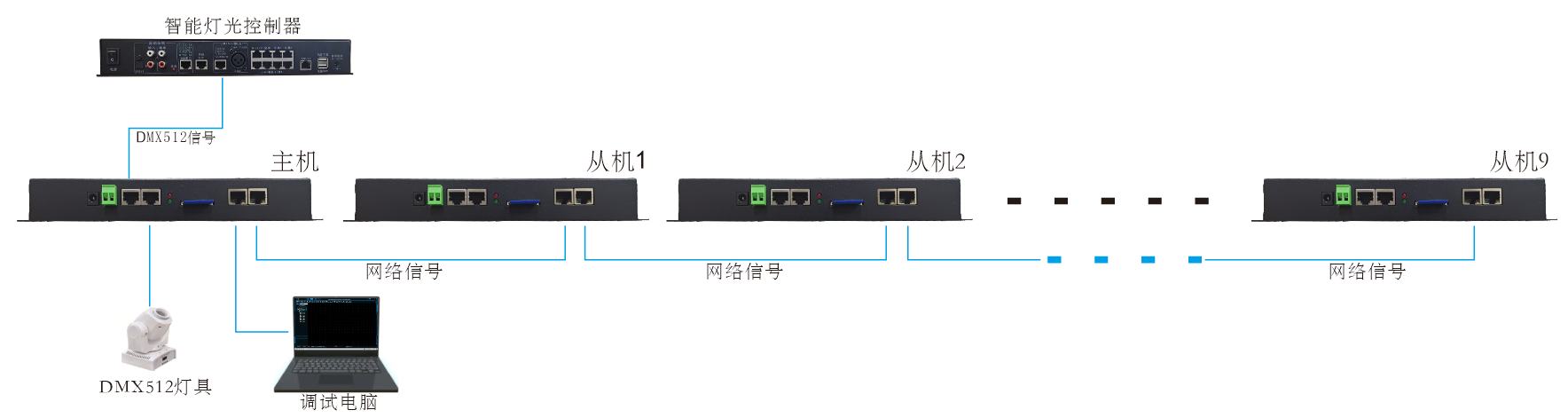

3、 單主機多從機接線說明
說明：多路級聯作時，每路只需設置第一臺控制器的網絡參數、芯片協議、控制器輸出參數；對應像素地圖上的控制器像素點。
使用“MH08”軟件搜索搜索控制器的時候只會搜索到第一臺控制器

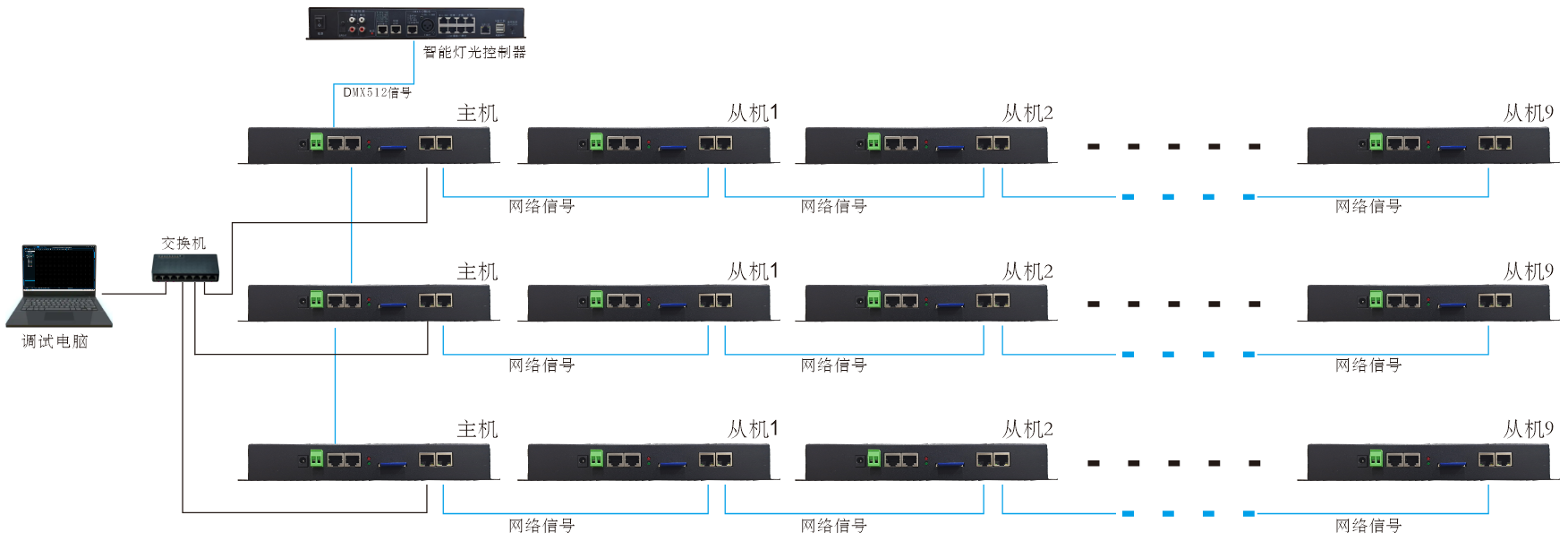

4、 多臺主機多從機接線說明
五、產品功能
n 控制器之間采用局域網布局，設備間最大傳輸距離100米，可使用交換機、網絡中 繼器、光電轉換作為中繼使用；
n 可實現單路或多路協同控制；
n 可讀取SD卡效果文件脫機播放，支持32G內存卡，FAT32/FAT16格式，最多能存放250個DAT文件，可指定播放或循環播放；
n DMXA、DMXB口接收DMX512信號，9個通道控制SD燈帶的效果、速度、顏色、方向、頻閃等；
n NET-IN口可接收UDP信號，通過UDP代碼控制SD卡上的燈帶效果；
n 支持自主開發專用軟件“MH08”可實現現場描點，遠程設置、效果錄制、程序固件升級等功能；
n 支持ART-NET協議，可聯MADRIX、RESOLUME等軟件，實現效果錄制；
n 支持上電次數加密功能；
n LCD中英文操作界面，可滿足中外客戶使用；。
n 支持DMX512芯片燈具寫碼；
n 8路增強TTL電平信號或485差分信號輸出，RGB燈帶每個端口最大控制1020個像素點；RGBW燈帶每個端口最大接768個點；
n 支持CAD建模，DXF文件導入模型；
六、手動設置說明：
1、 播放界面：
控制器上電后進入播放界面；
■ “文件：000”：“000”表示為SD卡里的第一個效果文件；
■ “速度：9”：速度后的數值越大表示燈光效果變化越快，最大值為“9”，最小值為“0”燈光效靜止不動；
■ “亮度：16”：亮度后的數值越大表示燈光越亮，最大值為“016”，最小值為“000”；
■ 控制器在脫機應用時有“手動播放”和“自動播放”兩種播放模式：
①．手動播放：控制器對單一效果循環播放，文件后的數字即對應SD卡里同文件名的效果；
②．自動播放：控制器對SD卡上的全部效果循環播放，文件后的數字會自動變換，
在脫機播放界面下按一次“ENTER”按鍵，文件的參數被激活（閃爍），
按“+”或“-”更改數值來選擇要播放的效果文件，設好參數后再按一次“ENTER”按鍵保存參數；
注： ①．參數只有處于激活（閃爍）狀態時，才能通過“+”或“-”按鍵進行設置；
②．在保存前一項參數的同時也會把下一項的參數激活（閃爍），如在保存上面的文件時也會把速度參數激活（閃爍），
如不需更改當前參數則可以繼續按“ENTER”按鍵，直到激活需更改的參數項時再通過按“+”或“-”進行參數設置；
③．在“手動播放”或“自動播放”處于激活（閃爍）狀態時，
再按一次“ENTER”按鍵表示完成對脫機應用的設置并保存到控制器；
2、 手動寫碼界面
■ 長按確“MENU”鍵5秒，然后單按1次“MENU”鍵切換到手動寫碼界面
■ “寫碼芯片:”為寫碼燈具芯片的協議類型，按“+”或“-”選擇與燈具帶載DMX512 IC對應芯片型號；
■ “通道間隔:”為寫碼的通道間隔，按“+”或“-”設置每個燈具或者每個IC的通道間隔；
■ “起始通道:”為寫碼的起始通道，按“+”或“-”設置從第幾個通道開始寫碼，
當設置好燈具通信協議，起始通道，通道間隔的后，長按“ENTER”鍵即可對燈具進行寫址。
3、 網絡參數、芯片協議設置界面
■ 長按確“MENU”鍵5秒，然后單按1次“MENU”鍵切換到控制器網絡參數、芯片協議設置界面。
■ “IP地址：”為控制器IP地址，在同一個局域網里的每個設備的IP地址均不一樣；
■ “子網掩碼：”為控制器子網掩碼，一般為“255.255.255.000”；
■ “MAC：”為控制器MAC地址，在同一個局域網里的每個設備的MAC地址均不一樣；
■ “芯片型號：”設置控制器輸出的燈具芯片型號。
4、 控制器輸出設置界面
■ 長按確“MENU”鍵5秒，然后單按2次“MENU”鍵切換到控制器輸出設置界面。
■ “級聯數量：”設置該路所使用的控制器數量；
■ “起始空間：”設置該路控制器從那個空間開始獲取燈光數據；
■ “端口像素：”設置控制器每個端口的最大帶載像素；(RGB：1020pixel) / (RGBW：768pixel)；
■ “端口模式：”設置控制器輸出端口模式。4P：前四個端口有輸出；8P：全部端口有輸出。
5、 DMX512地址碼設置
■ 當控制器DMX A或DMX B口連接DMX512控臺時，
并且DMX512信號正常的情況下控制器自動切換到UDP、DMX512界面，并且綠色指示燈持續閃爍。
■ 長按確“MENU”鍵5秒，然后單按3次“MENU”鍵切換到DMX512地址設置界面；
按“ENTER”鍵后“ 地址：001 ”三位數同時閃爍，
按“+”或“-”進行DMX起始地址設置(數值為1 - 512)，按“OK”鍵保存設置，
按2次“MENU”鍵返回控臺鏈接界面完成設置。
6、 ART-NET界面
■ “ID號：”當前控制器序號。使用“MH08”軟件發送信號時，控制器安照級聯次序自動排序號，“ID號：001”為第一臺，“ID號：002”為第二臺...；
■ “IP地址：”顯示該控制器當前IP地址；
■ “網絡：”顯示該控制器之間的通信狀態?！罢！睘樵摽刂破髂芙邮盏叫盘?hào)，“異?！痹摽刂破鳑]接收到信號；
■ “SD：”SD卡數據狀態?！罢_”為SD卡效果數據正常，“異?！睘?/span>SD卡燈帶效果數據異常；
七、規格參數
工作電壓： | DC5V------24V | 工作溫度： | -20℃——55℃ |
輸入信號： | 標準ARTNET信號/標準DMX512信號 | 防護等級： | IP20 |
輸出信號： | 8CH*TTL電平信號/RS485差分信號 | 配套附件： | SD卡、3P端子、2P端子 |
端口帶載： | RGB燈帶1020個點/RGBW燈帶768個點 | 產品尺寸： | L255.8mm*W137mm*H35.1mm |
八、技術支持
有任何問題請聯系當?shù)亟?jīng)銷商。
