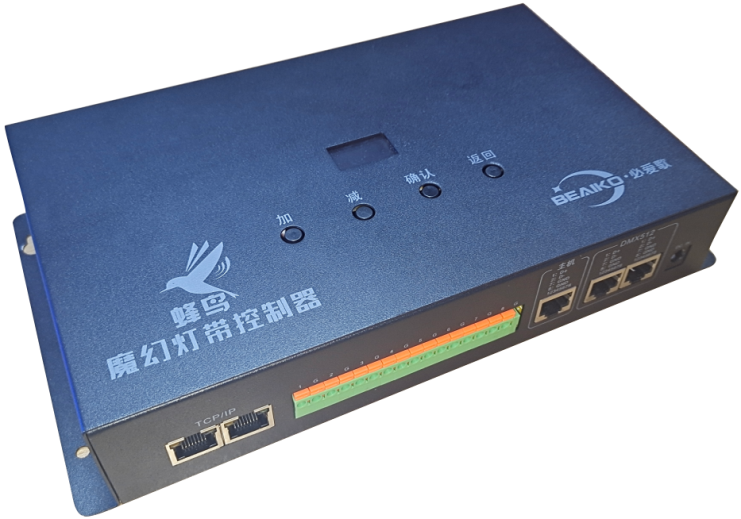

蜂鳥魔幻燈帶控制器產品說明書
一、蜂鳥魔幻燈帶應用場所
本產品主要就用于KTV包房、大廳走廊、中小酒吧以及多功能廳等場所，實現對魔幻燈帶或點光源的2D或3D控制，搭配E系列智能聲光感應控制器以實現燈光與聲音的實時效果聯動。
所謂2D或3D是批燈帶不是一條簡單的線從頭跑到尾，而是幾十或幾百條燈帶組成的顯示面或顯示立體面。

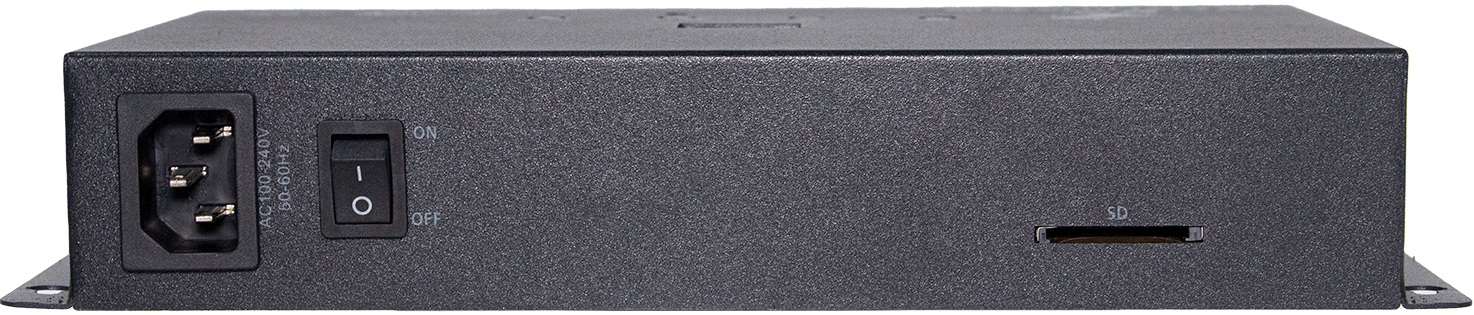

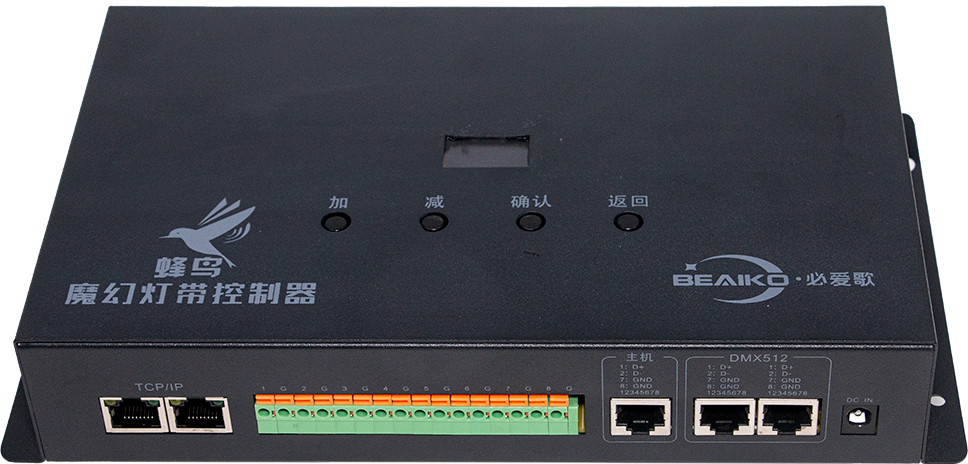

二、蜂鳥的面板接口說明

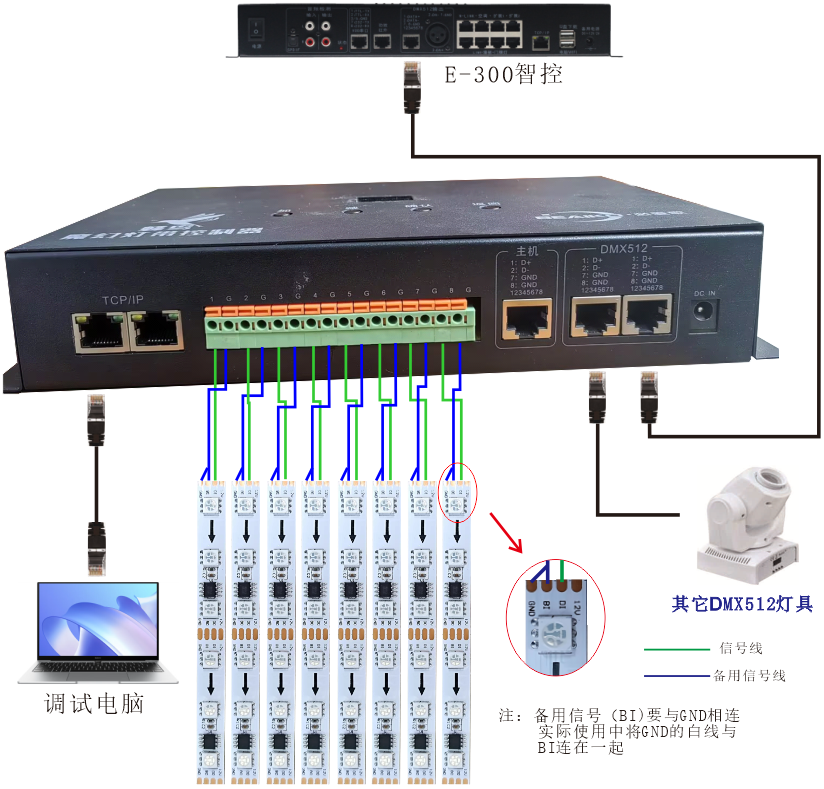

三、蜂鳥的單臺應用與接線
一臺蜂鳥魔幻燈帶控制器有8個端口連接燈帶，每端口可連接1024個點，這樣單臺蜂鳥最多支持8*1024=8192個點。當一個房間所用燈珠數量總和少于8192個點時，一般使用一臺蜂鳥即可。
特殊情況下，當房間的造型有多個而且完全沒有關聯時，效果則可能很難協調發揮，則需要多配置1臺蜂鳥以組合編制更多的效果素材，以達到更好的效果體現。
如果采用每米60燈珠的3點一控?zé)魩?，則每個端口最多可接1024/20=51米。 采用每盤5米的標準，則每端口最多可接50/5=10盤。
每臺8個端口，所以每臺最多可接408米燈帶。
為使魔幻燈帶達到聲光聯動的效果，需要蜂鳥與E-300系列智能燈控配套使用。
四、蜂鳥多臺聯機使用
一臺蜂鳥魔幻燈帶控制器最多支持8*1024=8192個點。當一個房間所用燈珠數量多于8192個點時，則需要配置多臺蜂鳥。一般情況下，為保證實現聲光聯動，一個復雜的造型最多可以有10臺蜂鳥，也即是說，系統最大支持81920個點。

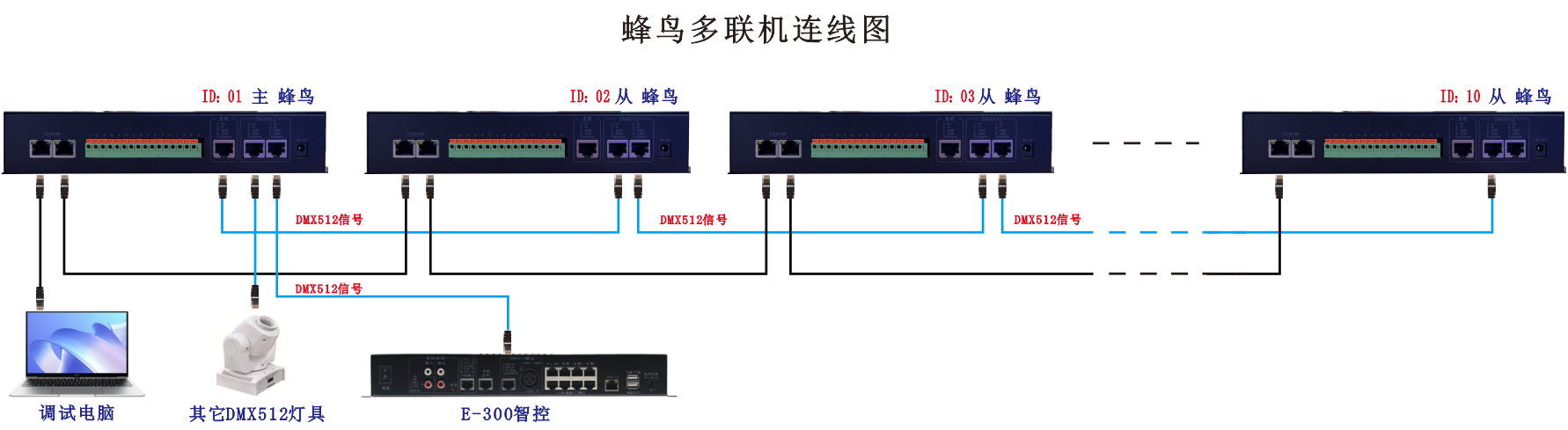

如下圖所示：當E-300與多個蜂鳥控制器連接時，E-300連接的第一個蜂鳥為主控制器，E-300的DMX512控制線必須連接到“主蜂鳥”的‘DMX512’網口上，然后從“主蜂鳥”的‘主機’網口上輸出DMX512信號到“從蜂鳥”的‘DMX512’網口上（當還有其它DMX512燈具與蜂鳥連接時，這些燈具可以接“主蜂鳥”的另一個‘DMX512’網口上），然后再從“從蜂鳥”的‘DMX512’網口到下一個“從蜂鳥”的‘DMX512’網口上，在設置512地址碼時，只有主機設置地址碼，其它從機地址碼全設置為1。在調試時各臺蜂鳥的TCP/IP口串聯起來接到調試電腦的網口上，通過調試電腦來調試效果。
五、蜂鳥DMX512通道說明
CH1 | 總調光 | CH13 | 總調光 |
CH2 | 素材 | CH14 | 素材 |
CH3 | 方向 | CH15 | 方向 |
CH4 | 速度 | CH16 | 速度 |
CH5 | 頻閃 | CH17 | 頻閃 |
CH6 | R | CH18 | R |
CH7 | G | CH19 | G |
CH8 | B | CH20 | B |
CH9 | W | CH21 | W |
CH10 | 幀頭 | CH22 | 幀頭 |
CH11 | 幀尾 | CH23 | 幀尾 |
CH12 | 預留 | CH24 | 預留 |
六、蜂鳥按鍵設置說明
1 | DMX512地址設置 |
2 | 自走模式設置、亮度設置、速度設置、播放時間設置 |
3 | 主從機狀態設置 |
4 | 芯片類型設置 |
5 | RGB順序設置 |
6 | 燈帶測試 |
7 | 軟件程序升級 |
8 | IP查詢和設置 |
七、蜂鳥產品功能及規格參數
1 | 內置圖形效果，實現了顏色滾動，擴散，星點，煙花等效果 |
2 | 可以導入視頻文件進行錄制 |
3 | 導入CAD的dxf文件功能即可自動建模 |
4 | 建模更方便，可以一比一建立模型，手動描繪整體造型即可 |
5 | 采用接線獨立端子，調換端口和排查問題更方便，安裝更牢固可靠 |
6 | 自走模式，機器獨立使用時，可以設置自走模式的效果 |
7 | DMX512模式，可以采用DMX512燈控，控制蜂鳥素材播放 |
八、技術支持
如需幫助請聯系當?shù)卮砩?/span>
