一.產品概述

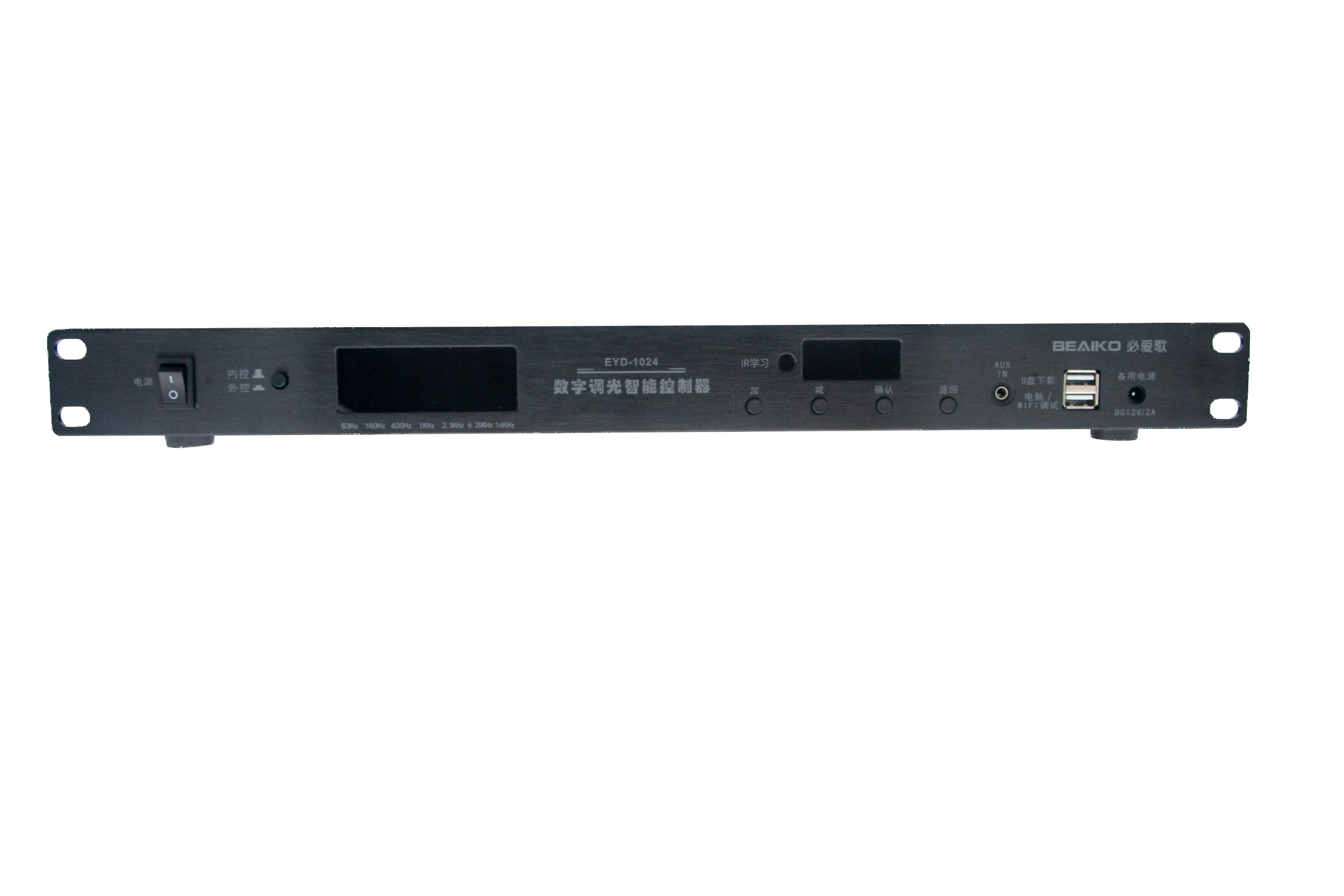

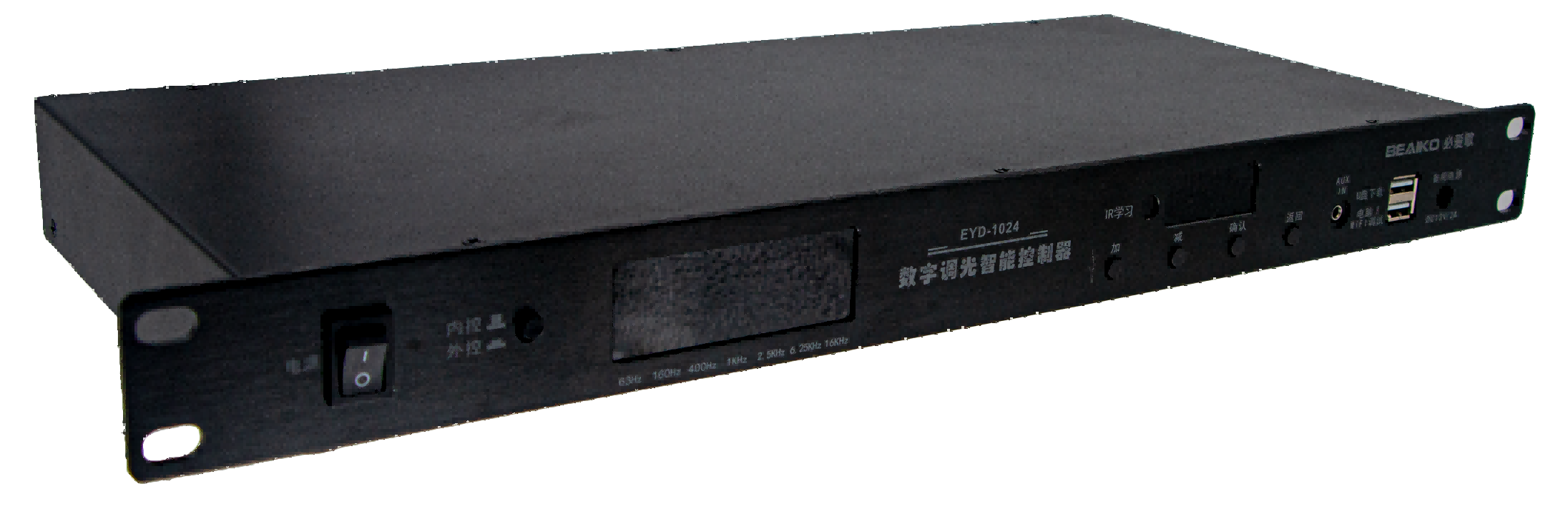

EYD1024是一款應用于多功能廳、宴會廳、清吧等的智能燈控可編程管理系統。有兩組DMX512信號輸出和兩組DMX512信號輸入功能，內置音頻檢測、效果器控制、內控外控切換、頻譜顯示，控臺連接等功能，通過配線盒與點歌機連接可實現聲光聯動的功能。

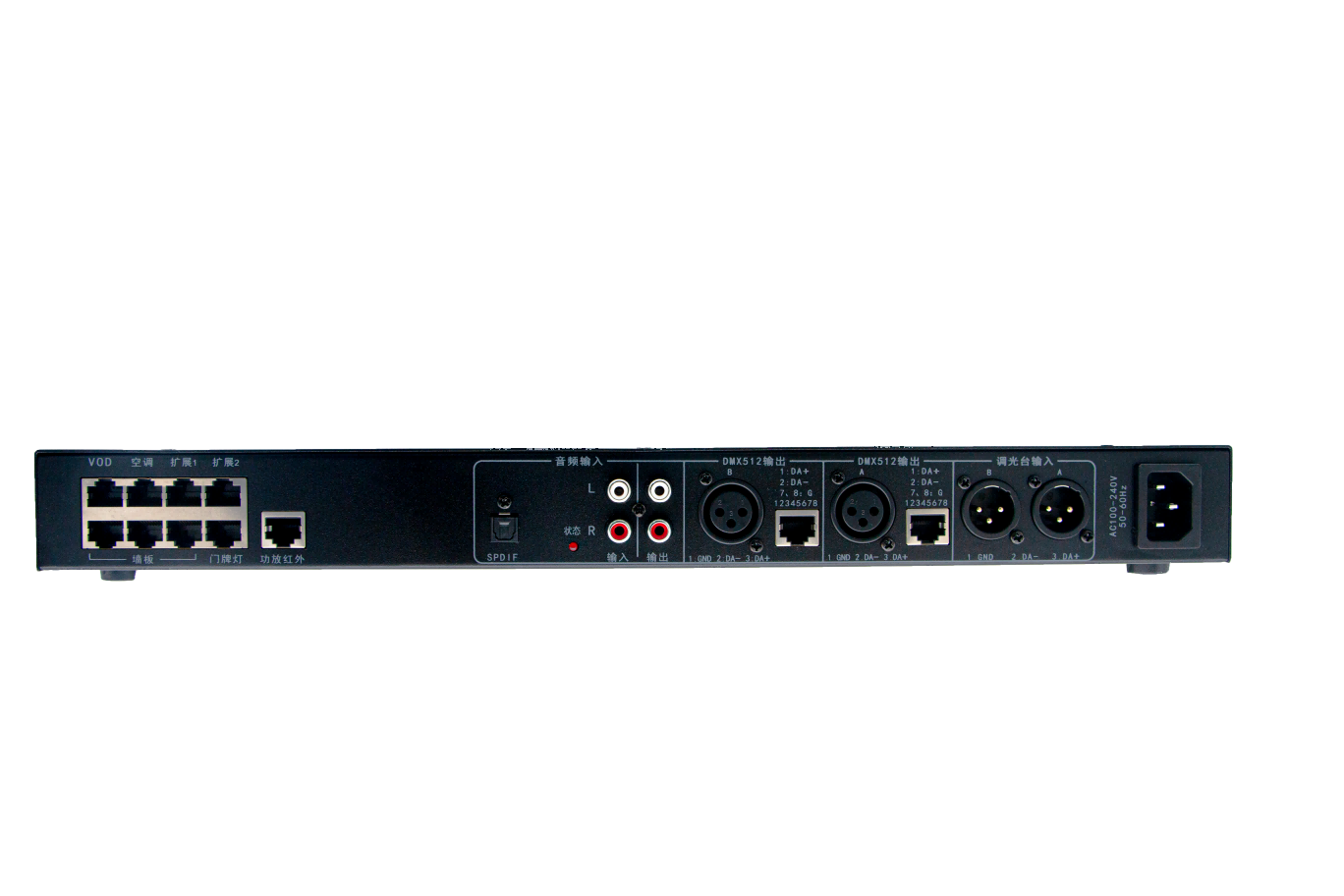

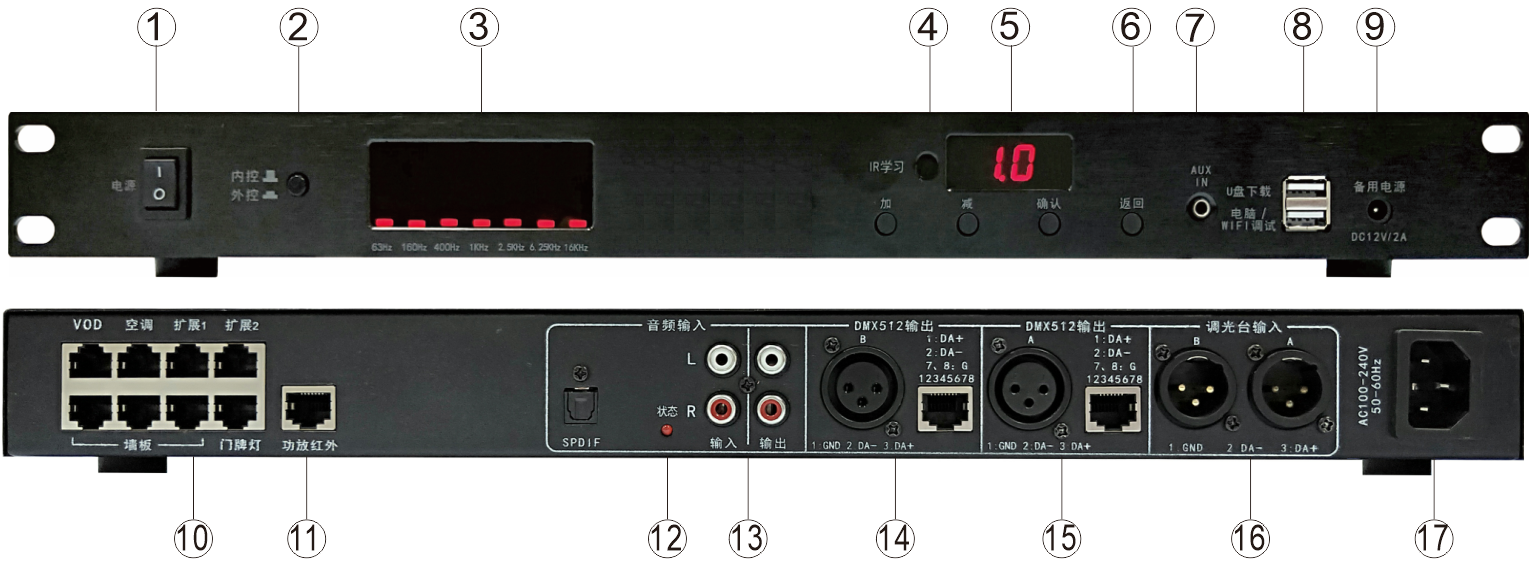

二.接口說明
1. 電源開關：用于開啟或關閉機器電源；
2. 內控外控開關：彈起狀態時為內控狀態，此時512輸出到燈具的是機器內部程序；按下狀態時為外控狀態，此時512輸出到燈具的是外部控臺的控制信號。
3. 頻譜顯示：此LED屏可根據音頻節奏時時顯示當前音頻頻譜。
4. IR學習窗：在學習效果器紅外信號時，此窗口可接收效果器紅外信號，配合軟件完成紅外學習。
5.數碼顯示屏：用于顯示機器版本號、場景號、透傳協議碼等功能。
6.4個按鍵：用于設置控制的各項功能；
7. 音頻輸入：可外接3.5音頻線，外接手機、電腦、等音源。
8. USB口：兩組USB口，分別接Ｕ盤下載和有線或無線調試線，要按絲印接不能接錯。
9. 備用電源：此接口用于外接12V適配器，可以臨時接適配器進行調試或下載程序等操作。
10.LINK和NLINK口：VOD、空調、擴展1、擴展2為NLINK口，主要接點歌機配線盒、空調控制盒、外設盒等設備；墻板、門牌燈口主要接我司墻板與門牌燈，或我司燈控。
11. 功放紅外口：此口外接紅外發射頭，可以控制效果器的音樂加減、麥克風加減、音效等功能。
12.音頻檢測指示燈：指示當前檢測到的節奏，閃一下代表檢測到一個節奏。
13. 音頻輸入/輸出：用來接點歌機音頻和效果器，從而采集音頻節奏。
14. DMX512輸出B口：有卡儂口和網口兩種輸出，輸出512信號控制B組燈具。
15. DMX512輸出A口：有卡儂口和網口兩種輸出，輸出512信號控制A組燈具。
16. 調光臺輸入：有AB兩個卡儂口，用于接控臺的AB兩組DMX512信號。
17.電源接口：外接220V交流電，用于給整機供電。

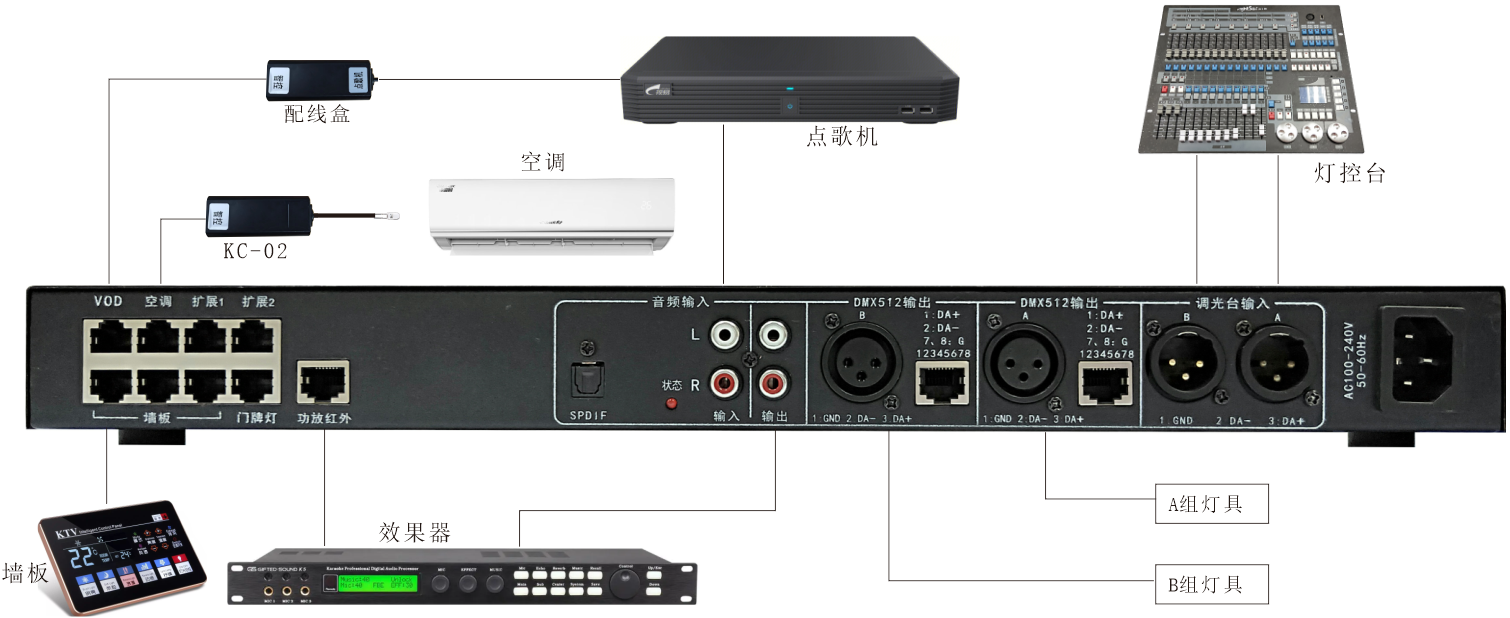

三.產品接線
四、產品特性
●Dmx512功能 | 支持1024個通道，內置2路網口和卡農輸出，2路獨立的調光臺接入卡農口，控臺學習無需手動拔插線路，實現智能切換。800個小程序，每個小程序可以編輯350步，小程序可以在場景中隨意調用，方便靈活，效果調試更加快捷簡單。 |
●U盤功能 | 通過U盤升級程序、下載參數、更新配線程序等，升級的麻煩一次解決，從此不用再背著電腦到處跑。 |
●無線調試 | 效果調試、下載都可通過無線方式完成，你可以坐在現場的任何一個角落進行調試 |
●音頻檢測 | 集成了輸入音樂音頻檢測功能，對信號進行全面分析，讓燈光和音樂配合得更加完美 。支持RCA音頻， 3.5耳機音頻（手機）三種信號輸入 |
●協議轉換 | 只需一個配線盒，就可以與任何一家點歌機或外設廠家對接 |
●電腦軟件 | 通過電腦來設置參數，調試效果，全新的軟件架構輕松兼容Win7/8/10系統，所有設置和效果均可保存到電腦進行備份，不易丟失。 |
●一鍵切換 | 外控按鍵按下可以實時切換到調光臺控制模式，無需拔插線路即可開啟控臺現場燈光秀模式 |
●紅外發射 | 可以學習各個效果器的紅外控制碼值，實現VOD或者墻板控制效果器 |
●場景切換 | 一個場景可以有4種不同的效果表現，可通過墻板或者VOD按一次切換一個效果，需要編輯相應的效果。 |
