一、產品概述

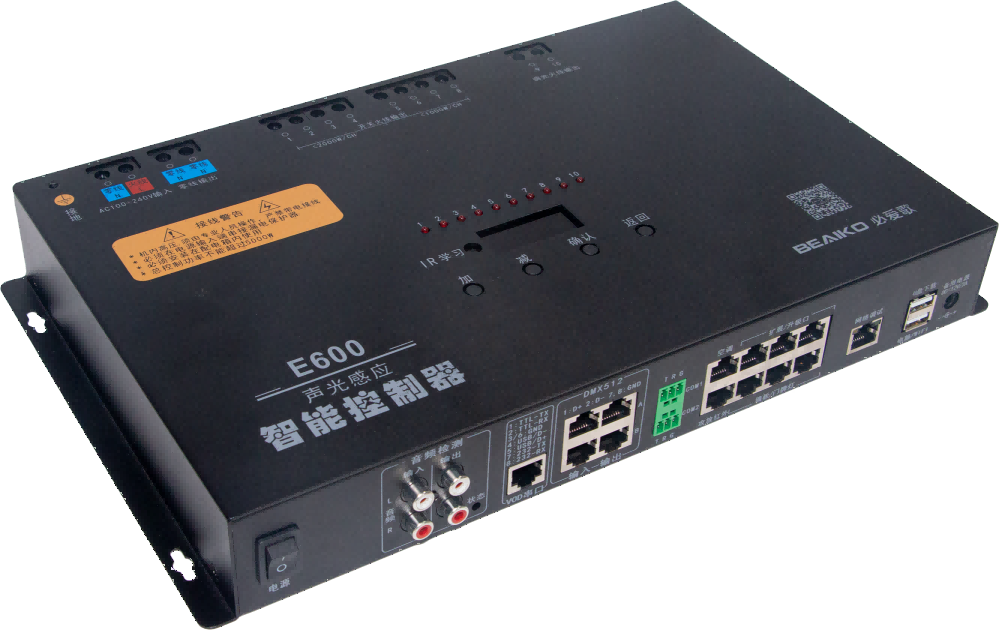

E600W是一款應用于KTV包房、多功能廳、宴會廳、電音房的智能燈控可編程管理系統，內置3路音頻信號切換、音頻檢測、8路強電控制通道（1-2路40A）、4路可控硅可控硅調光控制通道、2組DMX512輸出通道，2組DMX512輸入通道，通過內外控，可以實現外置控臺直接控制燈具。與點歌機聯接后可實現聲光電聯動。

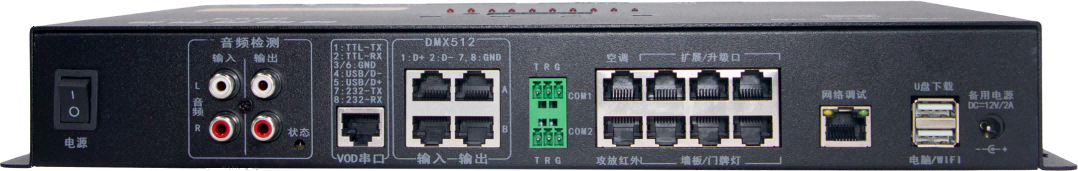

二、接口說明
1、 音頻檢測：接點歌機、打碟機和效果器，用于采集點歌機、打碟機音頻節奏，具有音頻信號切換功能；
2、 空調網口：接KC-02空調紅外發射盒，用來控制紅外型空調；
3、 擴展口：3組擴展口，可接KC-02、時序器、墻板、燈控等設備；
4、 U盤下載：通過U盤升級下載燈光程序、VOD協議、空調紅外碼等；
5、 VOD串口：通過此口外接指定串口線可以和各種點歌機對接，達到聲光聯動的目的；
6、 DMX512口：有2組512輸入和2組512輸出，共有1024個通道，可以外接1024控臺，進行效果錄制或者通過切換信號直接控制房間燈具；
7、 COM口：2組232端口，用來控制外部其它設備，如效果器、時序器、投影機等；
8、 功放紅外口：外接標配的紅外發射頭，通過學習效果器紅外碼來控制效果器各項功能；
9、 墻板門牌燈口：3個墻板/門牌燈口，用來接墻板、門牌燈、時序器、燈控等設備；
10、 網絡調試口：此口可以用來調試燈光效果或者連接局域網進行控制；
11、 電腦/WIFI口：可接WIFI調試線或有線調試線調試燈光場景、升級燈光程序等；
12、 備用電源口：可外接DC12V/2A電源進行臨時供電，不接強電也能夠正常工作；

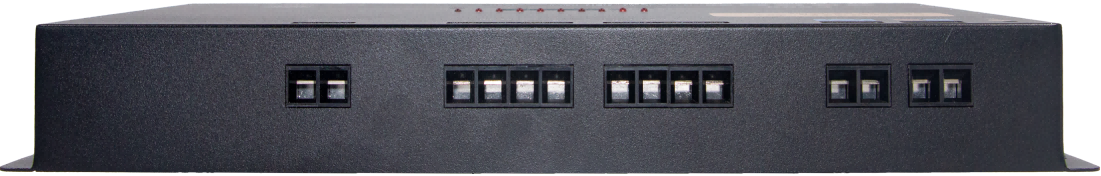

13、 調光輸出口：4路可控硅輸出，單路輸出阻性800W 。
14、 8路繼電器輸出： 1-4路繼電器單路輸出 2000W，5-8路繼電器單路輸出1000W。
15、 零線輸出口：2路零線輸出，方便接負載的零線。
16、 市電輸入口：接入100~220V交流電，給整機供電。
