一、功能簡介：
E-300黑豹 集合了繼電器開關、可控硅調光、中控、音頻檢測、SPDIF數字音頻檢測、空調制、Dmx512控制、U 盤下載、無線調試、功放控制、墻板及門牌燈控制，實現 了包房智控的高度集成化、一體化。
二、產品特性：
●開關/調光 10路開關控制，單路負載≤1000W，2路可控硅調光，單路負載≤800W,最大功率容量5000W。可以單獨控制，也可以通過Dmx512控制
●空調 內置5路風機空調控制，也可增加配線來實現紅外及RS485方式控制空調
●Dmx512 功能 支持 512 個通道，內置網口和卡儂輸出。最多支持 400 個燈具，800 個小程序，每個小程序可以編輯 350 步，小程序可以在場景中隨意調用，方便靈活，效果調試更加快捷簡單
●U 盤功能 通過 U 盤升級程序、下載參數、更新配線程序等，升級的麻煩一次解決，從此不用再背著電腦到處跑
●無線調試 效果調試、下載都可通過無線方式完成，你可以坐在房間的每一個角落進行調試
●音頻檢測 集成了音頻檢測功能，對音頻信號進行全面分析，讓燈光和音樂配合得更加完美
●SPDIF檢測 集成了音頻檢測功能，對音頻信號進行全面分析，讓燈光和音樂配合得更加完美。SPDIF數字音頻輸入，減少了對音響系統的干擾?？勺専艄夂鸵魳放浜系母油昝?/span>(兩種方式音頻檢測，①SPDIF光纖輸入②蓮花頭RCA，優先級別為光纖＞蓮花RCA)
●協議轉換 只需一根接線盒，就可以與任何一家點歌機或外設廠家對接
●電腦軟件 通過電腦來設置參數，調試效果，全新的軟件架構輕松兼容 Win7/8/10 系統，所有設置和效果均可保存到電腦進行備份，不易丟失。
三、產品硬件：

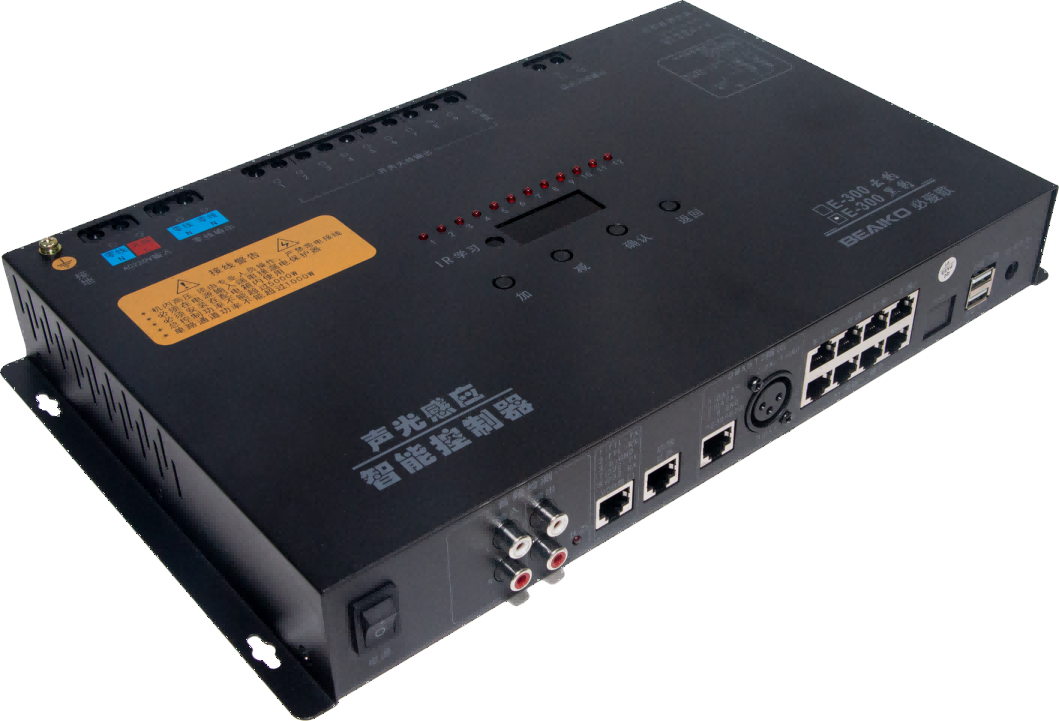

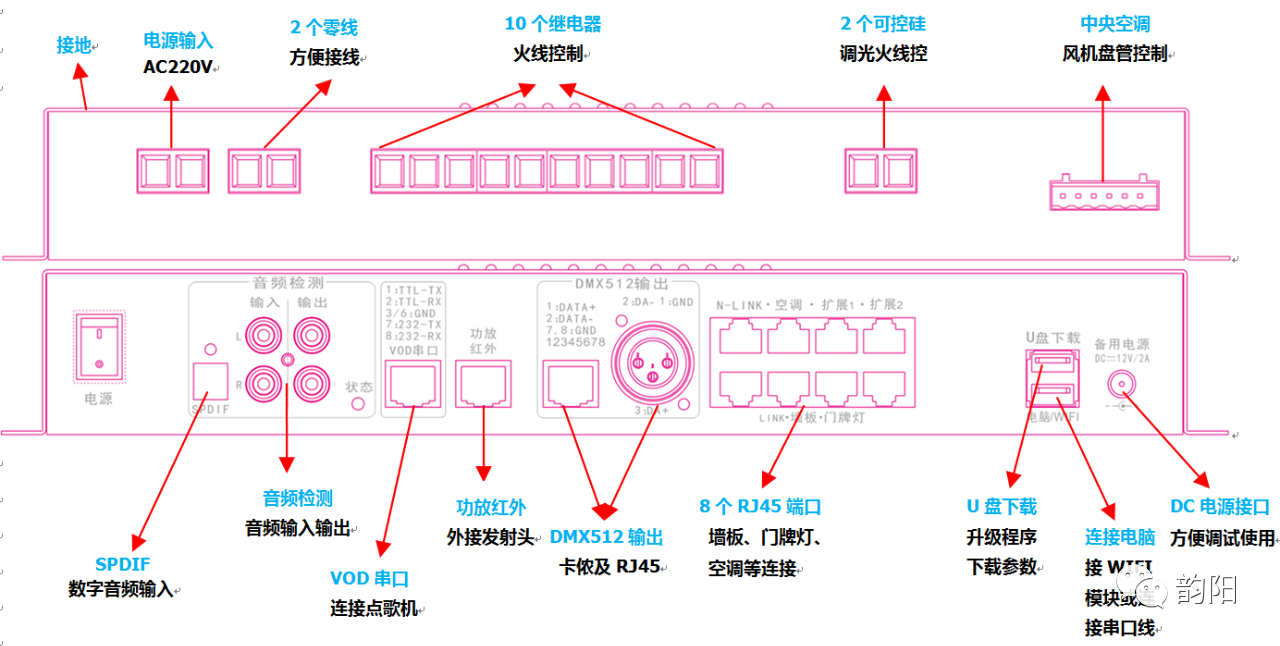

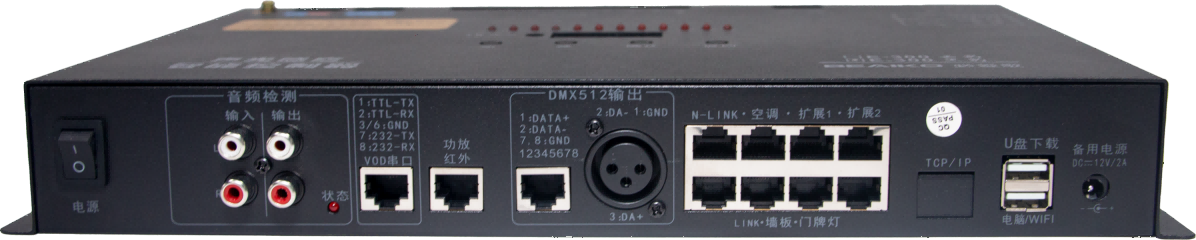

1、接口示意

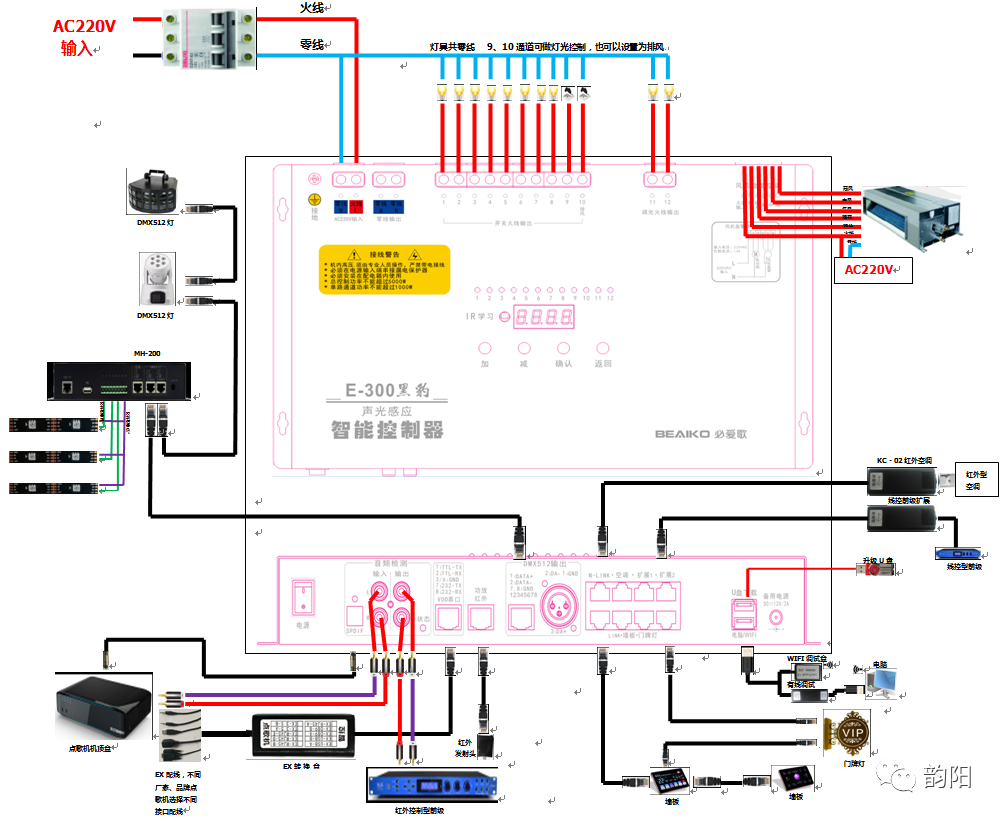

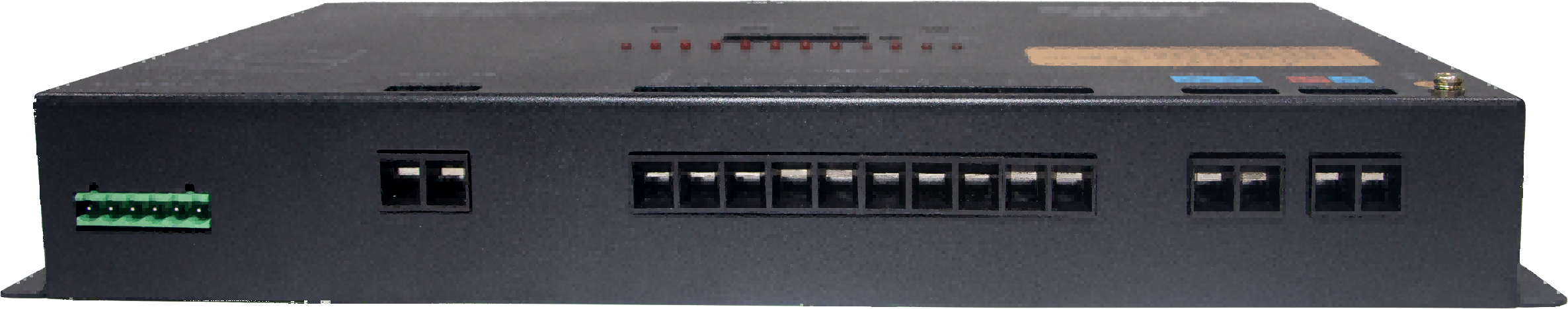

2、接線說明
四、接口線序
1、墻板門牌燈口（RJ45線序）
線序 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
定義 | B | A | GND | 12V | 12V | GND | NC | NC |
2、紅外功放（RJ45線序）
線序 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
定義 | NC | NC | GND | NC | NC | GND | 信號 | 信號 |
3、VOD串口（RJ45線序）
線序 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
定義 | TTL-TX | TTL-RX | GND | NC | NC | GND | 232-TX | 232-RX |
五、故障排除：
故障現像 | 排除方法 |
開機無顯示 | 檢查220V火線零線是否連接正常，是否有電輸入。 |
個別通道無輸出 | 檢查燈控器通道連接線是否正常，查看軟件場景是否調試正確。 |
墻板不能控制燈光場景 | 檢查墻板到燈控器之間的網線是否存在斷路、水晶頭是否壓好。 |
