1

前景文件

0為默認前景文件夾內效果；

1-255每個數值代表一個文件夾號

2

前景素材

0為文件夾內的素材隨機播放；

1-255每個數值代表一個視頻，播放對應前景文件夾內的視頻

需要配合通道1使用

3

前景調光

0－255階梯調光；當修改參數后，需要搭配8、9、10通道使用，否則屏幕不亮。

當所有通道為0時，此通道為0也是可以顯示自走視頻效果的。

需要配合8、9、10顏色通道使用。

4

背景文件

0為默認背景文件夾內效果；

1-255每個數值代表一個文件夾號

5

背景效果

0為文件夾內的素材隨機播放；

1-255每個數值代表一個視頻，播放對應背景文件夾內的視頻

需要配合通道4使用

6

背景調光

調節背景視頻的亮度，需要搭配8、9、10通道使用。

7

播放時間

一個數值為1秒，僅對素材隨機時生效

素材按順序隨機或打亂隨機生效

8

R

0-255紅色調光亮度，數值越大顏色越亮

需要配合素材調光使用，當R、G、B數值相同時即為素材原色

9

G

0-255綠色調光亮度，數值越大顏色越亮

10

B

0-255藍色調光亮度，數值越大顏色越亮

11

頻閃

1-127黑場閃爍，數值越大閃爍越快。

128-255白色閃爍，數值越大閃爍越快。

12

縮放

0為默認最大

1-50階梯式居中放大，50為最大

51-100為階梯縮小，100為最小

101-150為從小到滿屏再到小自動縮放，數值越大，速度越快

151-200為從滿屏到最大，數值越大縮放速度越快

201-255為從最小到最大自動縮放，數值越大，速度越快

僅對前景視頻有用

13

旋轉

1-127為固定旋轉角度一個數值一個角度；

128-191為順時針旋轉，128為最快速度，數值越大旋轉越慢；

192為暫停旋轉

193-255為逆時針旋轉，數值越大旋轉越快。

僅對前景視頻有用

14

分屏

0-39為單屏，此時主屏和副屏都會顯示前景素材；

40-79為雙屏；

80-119為三屏；

120-159為四屏

160-199為六屏

200-255為九屏

此通道數值不為0時，HMDI1和HDMI2輸出都是前景素材。

15

卡點

0-63無作用

64-127會定格在畫面當前幀；

128-255為卡點播放（反復暫停播放），數值越大速度越快；

僅對前景視頻有用

16

左右移動

1-64為從左到右移動畫面位置；

65-127從右到左移動畫面位置；

128-191從右向左移動畫面，128最快；

193-255從左向右移動畫面，255最快；

僅對前景視頻有用

17

上下移動

1-64為從下往上移動畫面，一個數值移動一個位置；

65-127為從上往下移動畫面，一個數值移動一個位置；

128-191自動從上往下移動畫面從快到慢，191為最慢；

193-255自動從下往上移動畫面從慢到快，255為最快；

僅對前景視頻有用

18

順序與隨機

0-127時播放視頻是順序播放；

128-255時播放視頻為隨機播放；

19

視頻源切換

0為不顯示點歌機畫面；

1-255為畫中畫居中放大，255為最大；

20

暫未開發

使用環境溫度

0℃－40℃

使用環境溫度

0%   -- 75%

存儲環境溫度

-20 ℃－60℃

輸入/工作電壓：

AC100-240V/50-60Hz

HDMI：

IN/OUT:HDMI   1.4、最高 2K/30Hz

DMX512：

RJ45   接口輸入，RJ45 接口輸出，采用 DMX512 控制協議

墻板：

RJ45   接口，RS485 通訊，采用 RS485 總線控制協議

LINK   最大帶載：

≤12V/1A

按鍵顯示：

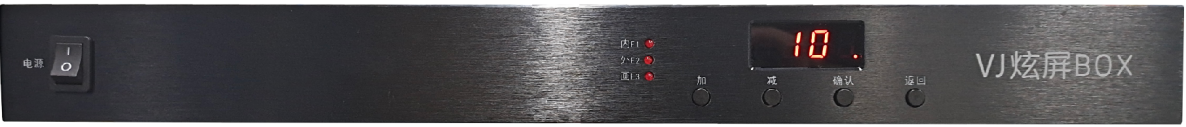

4 個按鍵和 4 位數碼管，作為功能設置和狀態顯示

數碼管顯示：

顯示版本號、地址碼

整機外形尺寸：

485(L)*225(W)*44(H)mm

不通電，HDMI輸出無信號

檢查輸入電壓是否正常。 如果通電正常檢查LED屏的HDMI線是否接好，LED屏供電是否正常。

DMX512 信號不受控

檢查VJ1950上數碼管的右下角的小圓點是否閃爍，不閃爍則 512 信號未進入到VJ1950，需檢查512信號線，更換一條網線測試。如果信號燈正常閃爍卻不受控，檢查DMX512 地址是否設置正確。

當推了“前景調光通道”后，視頻不顯示

當修改了“前景調光”通道后屏黑屏，需要看一下RGB通道是否為0，如果三個都為0則顯示黑屏。
