小鹿說明書
一、概述

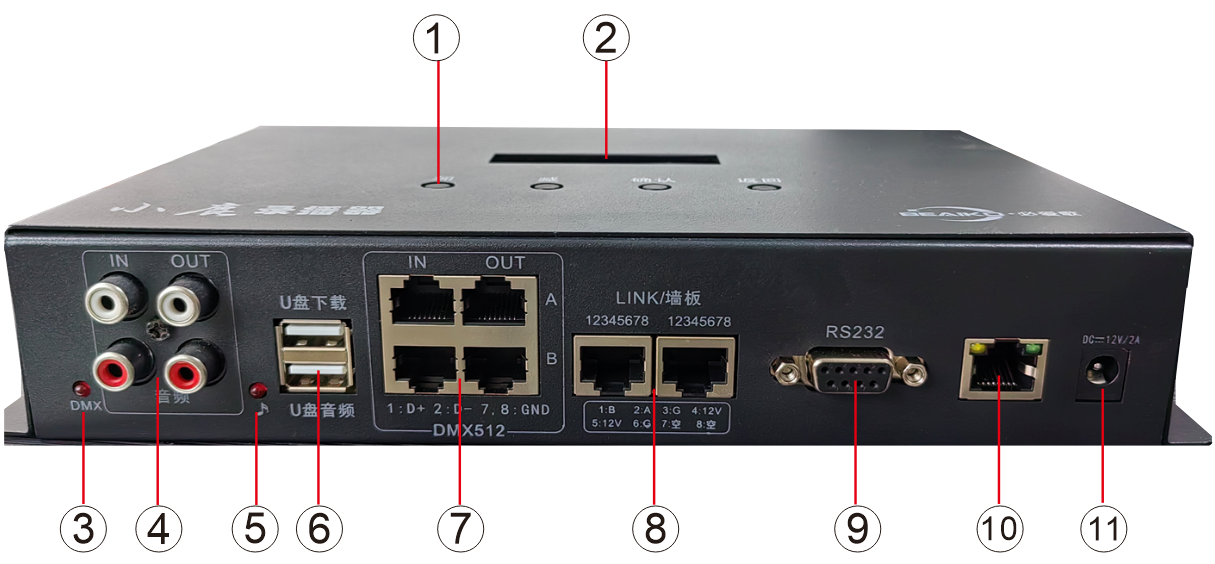

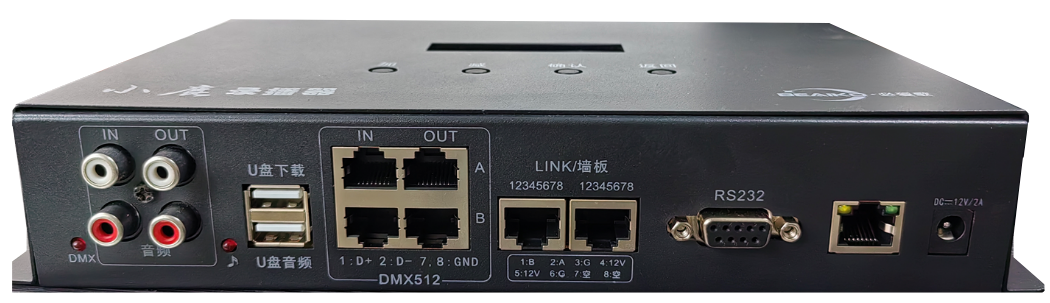

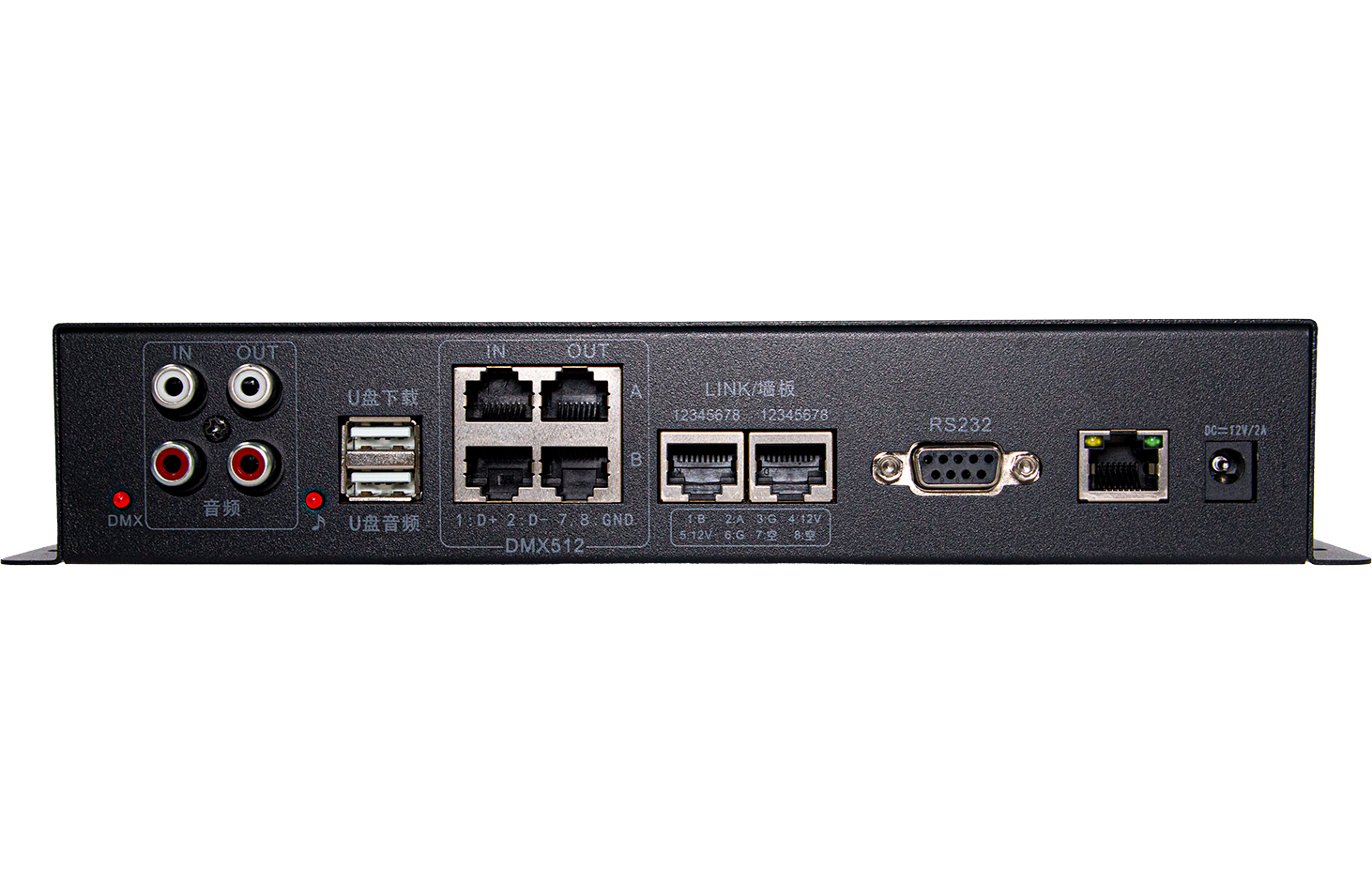

二、接口說明
1) 設置按鍵：4個按鍵，可設置DMX512地址、錄制、播放、復制數據操作。
2) 液晶顯示屏：顯示各種功能菜單和設備工作狀態。
3) DMX512指示燈：當此燈亮起進，DMX512口輸出的是內部錄制的DMX512數據；當滅掉時，輸出的是外部輸出DMX512數據。
4) 音頻切換：輸入音頻接口，接外部輸入音頻（接點歌機或其它外部音源）；輸出音頻接口，主要輸出外部音頻與內部音頻；輸入和輸出不能接反。
5) ?：MP3音樂指示燈，此燈亮起時音頻輸出U盤的MP3音樂聲音。當此亮滅掉時輸出的音頻為外部音頻（輸入的音頻）
6) USB接口：
U盤音頻：用來插帶MP3的U盤用來播放音樂；
U盤下載：用來軟件升級或其它參數保存；
7) DMX512接口：
DMX512 IN口：兩組DMX512輸入接口，用來接燈控的DMX512輸 出接口?；蛘呓涌嘏_(tái)的輸出口用來錄制控臺效果。
DMX512OUT口：用來輸出燈控的信號或者輸出錄制好的信號。
8) LINK墻板口：用來接墻板或其它外部設備，作為控制終端，可以控制節目播放和切換；
9) RS232串口：外部設備可通過232信號控制錄播器節目切換。
10) TCP/IP口：上位機調試或多臺錄播器級聯（目前沒有做功能）
11) DC接口：DC12V供電接口，用來給整機供電；
三、功能介紹
l 兩組DMX512信號通道，控制錄制和輸出
l 可控制音頻切換，切換外部輸入音頻或U盤內置音頻
l 設置輸出外部DMX512信號或內部保存的節目DMX512信號
l 可調節音樂和錄制燈光效果幀保持同步
l 錄制燈光效果節目最多可以錄20個節目
l 控制錄播器播放錄制節目和U盤音樂節目。
四、系統連線圖

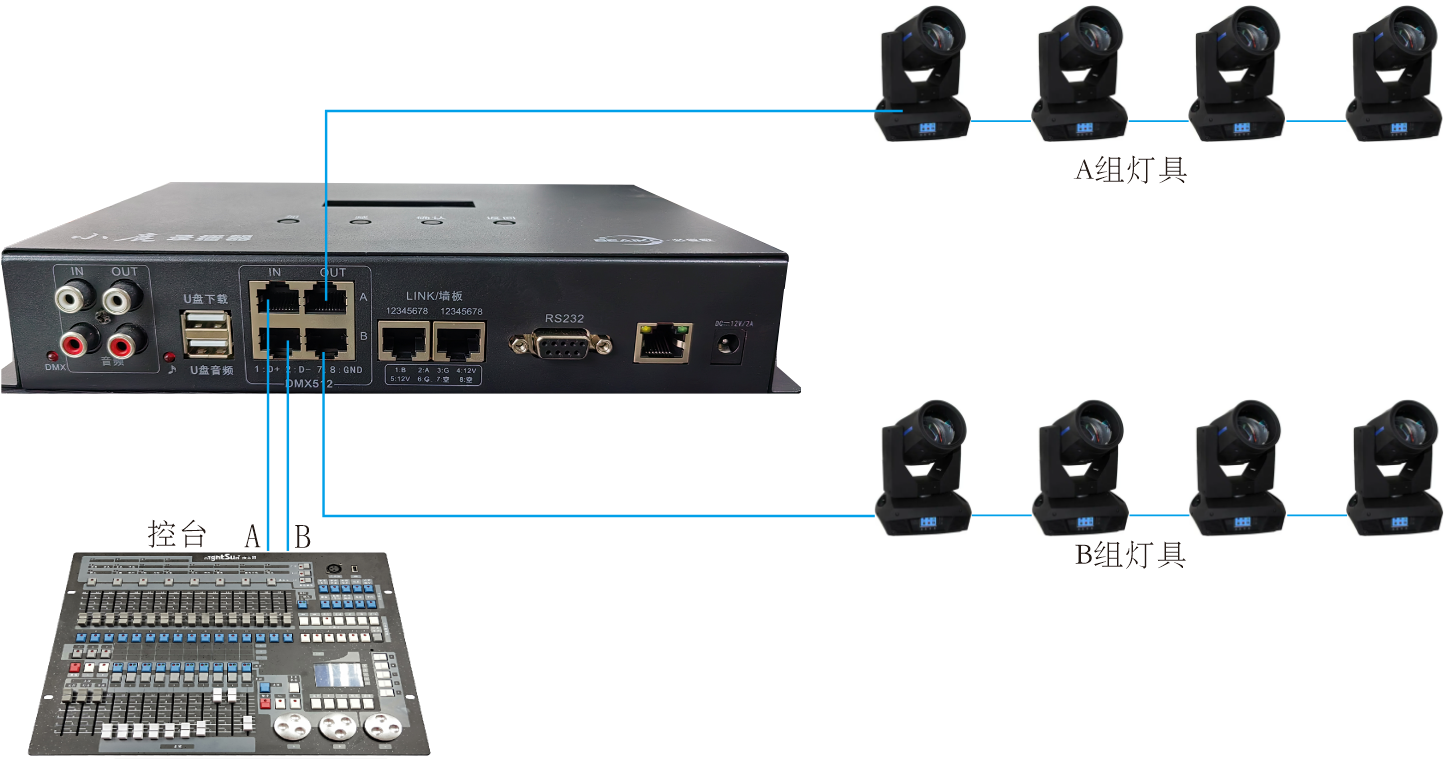

1、 錄制控臺燈光秀時接線（錄制時必須要插音樂U盤，且U盤內有歌曲）

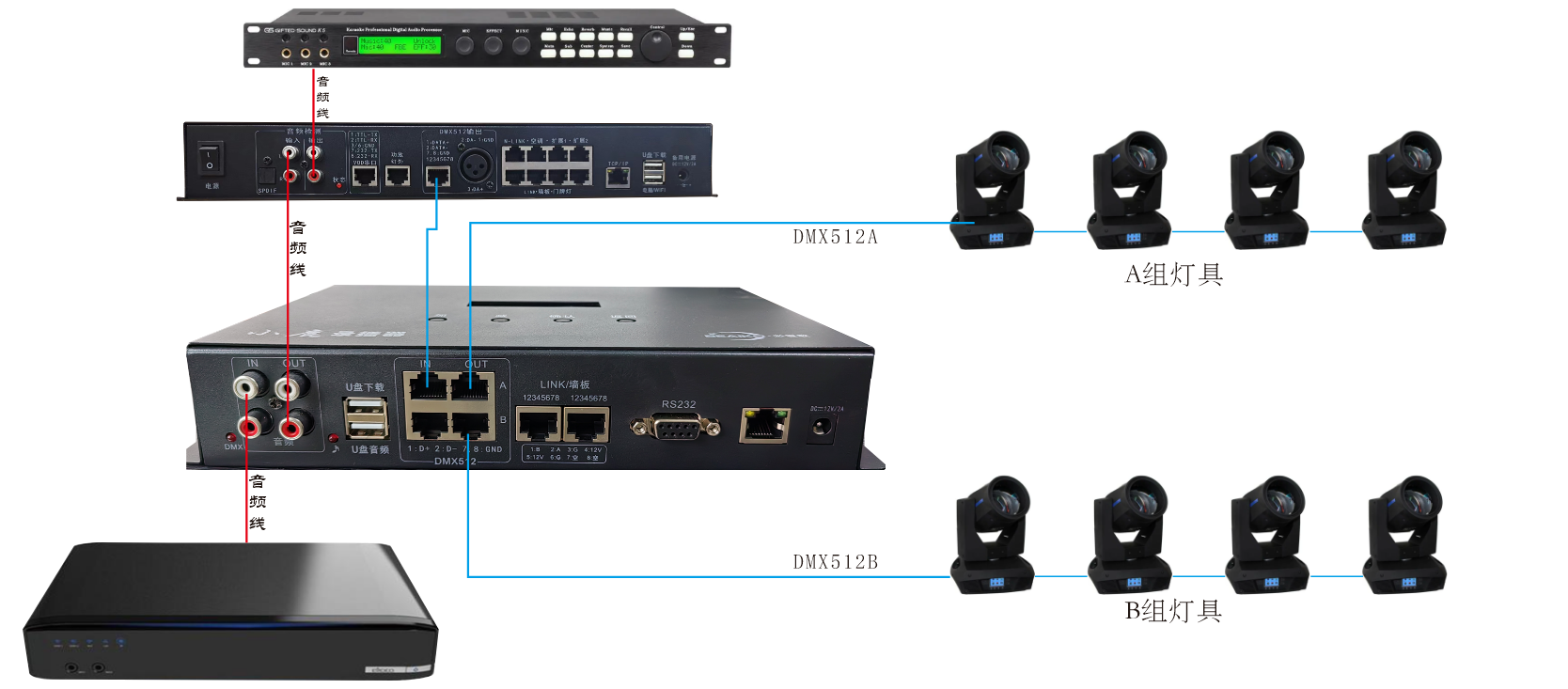

2、 燈控DMX512調用燈光秀時接線（調用時必須要插音樂U盤，且U盤內有歌曲）

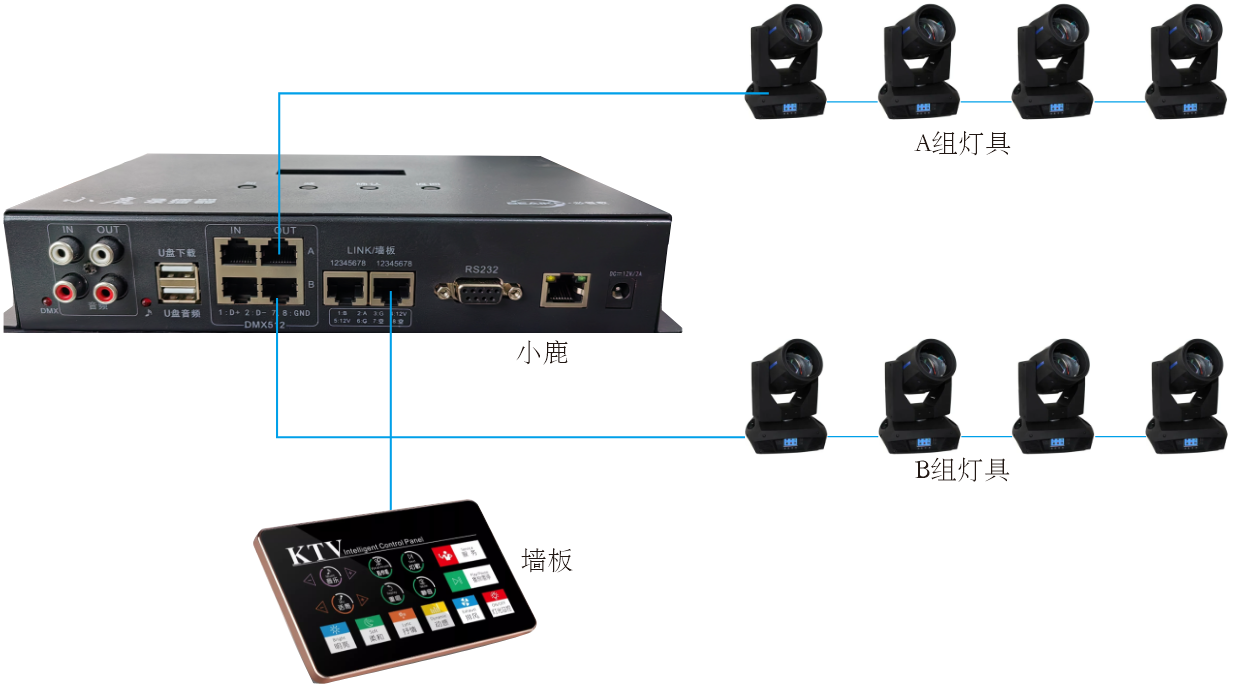

3、 通過墻板控制調用燈光秀時接線（調用時必須要插音樂U盤，且U盤內有歌曲）

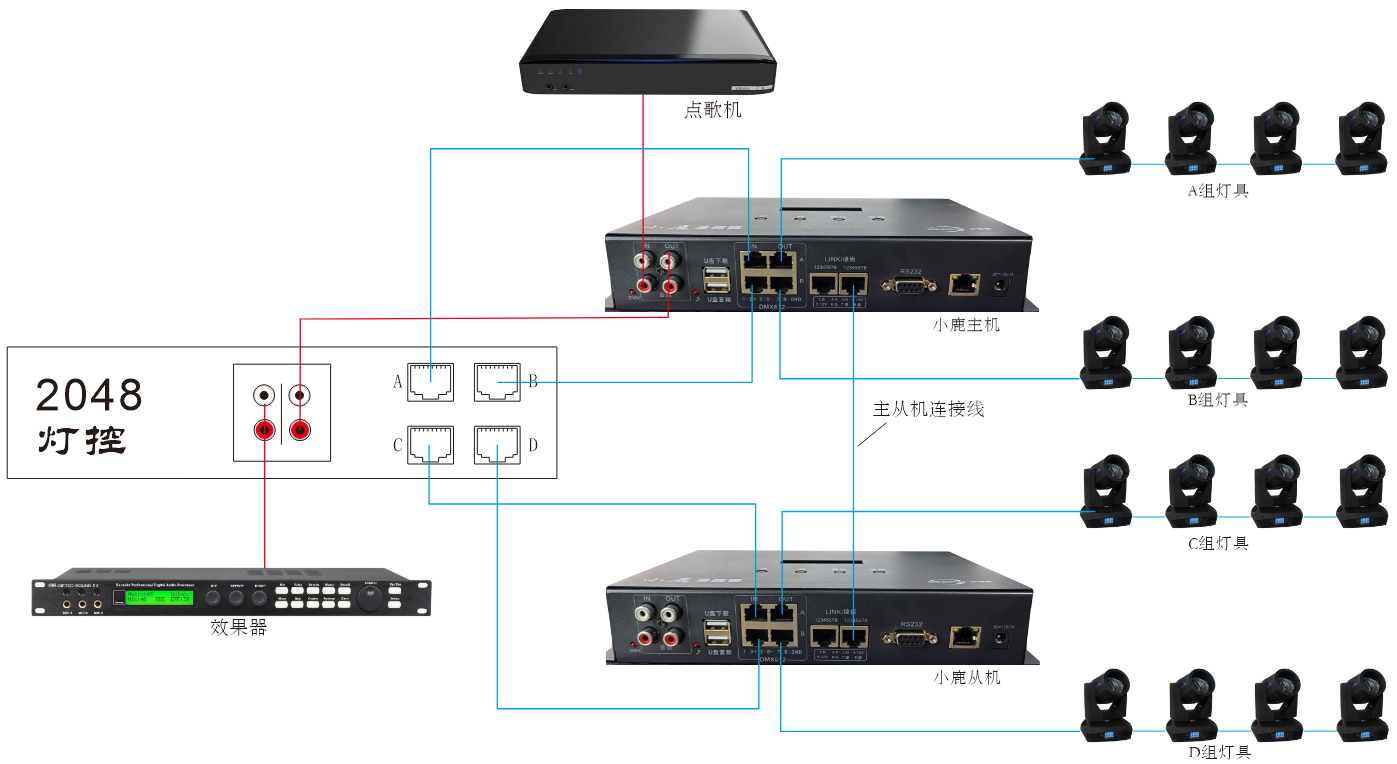

4、 小鹿主從機連線圖（調用效果時，主機要插音樂U盤，從機不用插音樂U盤）
注：主機需要設置一下主機模式，與從機之間用網線把兩個墻板口對接即可。
五、按鍵設置說明
長按“確認”進入一級菜單，按“加”“減”鍵切換菜單
1、 Record （錄制菜單）
按確認進入二級菜單：
Music 01:代表錄制第一首歌的燈光效果，0幾代表要錄制的第幾首歌效果，再按“確認”鍵，進入三級菜單：
選擇相應的功能按“確認”說明如下：
Play：按“確認”播放音樂同時播放錄制好的燈光效果；
frame：進入后按“加減”調節起始幀位置，使歌曲與燈光效果同步；
record：按“確認”開始錄制控臺效果，錄制完畢后按“返回”停止；
2、 DMX512 addr（DMX512地址設置）按“確認”進入設置界面：
按“加減”鍵設置需要的地址碼后按兩下“返回”即可；
3、 Audio switch （音頻通道切換）按“確認”進入設置界面：
Audio inside（輸出機器內部U盤音頻）
Audio out：（輸出機器外部輸入音頻）
4、 DMX512 switch（DMX512通道切換）按確認鍵進入設置界面：
DMX512 out（輸出DMX512外部輸入信號）
DMX512 inside（輸出內部DMX512信號）
5、 Copy data （復制存儲數據）點“確認”進入界面：
在U盤下載口插入帶有“XIAOLU”文件夾的U盤，點“確認”，開始復制數據，直到顯示OVER。數據會存儲在U盤XIAOLU文件夾下，文件名為DATA.TXT
注：U盤格式必須為FAT32格式，不能是系統盤。
6、 Order （設置音樂循環模式）按“確認”鍵進入設置界面：
Appoint :不循環（播完就停止）； cycle:循環播放所有曲目；
Random:隨機播放曲目； Single Cycle:單曲循環曲目；
7、 Volume （設置音量大?。?/span>按“確認”進入設置界面：
Volume 30:代表當前音量為30（最大），按加減鍵可設置音量大??；
8、 Serial port （墻板口接收透?jìng)鳎?/span>按確認鍵進入設置界面：
此時插上墻板，按墻板的按鍵可顯示當前按鍵所發出的碼值；
9、 Query memory （查詢剩余內存）按“確認”顯示剩余內存%：
10、 Format memory（格式化內存）按“確認”進入格式化界面：
，再按“確認”開始格式化，同時伴有“嘀嘀”聲，格式化完畢后自動重啟機器。
11、 Set host （主從機設置）按“確認”進入設置界面：
，按加減鍵設置主從機。 SLAVE：代表從機（出廠默認） HOST：代表主機
六、U盤說明（音樂U盤說明）
在U盤下建立“01”文件夾，音樂支持MP3，音樂文件命名為001、002、003……020，前面必須帶三位數字編號，后面可以帶上文字備注。如下圖：
音樂U盤必須插到“U盤音頻”口上，格式為FAT32，不能是系統盤。
七、U盤說明(U盤格式為FAT32格式，不能是系統盤，必須插到“U盤下載口)
1、 U盤升級說明
U盤下建立“XIAOLU”文件夾（必須英文大寫），升級文件名為“XIAOLU.bin”（文件名必須為英文大寫）；
2、 U盤數據下載說明：
U盤下建立“XIAOLU”文件夾（必須英文大寫），數據文件名為DATA.TXT
八、DMX512通道
通道 | 參數 | 說明 |
CH1 | 1-----20 | 播放曲目（可保存20個曲目） |
CH2 | 0------3 | 模式0為指定曲目；1為循環；2為隨機；3為單曲循環 |
CH3 | 0------30 | MP3音樂音量，當為0時不輸出聲音，30為最大聲音； |
CH4 | 音頻切換 | 0-127為外部音頻輸出；128-255為內部音頻輸出； |
CH5 | DMX512切換 | 0-127為外部DMX512輸出；128-255為內部DMX512輸出； |
九、墻板與串口控制協議：波特率 1200
協議 | 功能 | 協議 | 功能 |
BE 8C ED 4F | DMX512內部輸出 | BE 7F 63 4F | 音頻內部輸出 |
BE 8C EE 4F | DMX512外部輸出 | BE 7F E3 4F | 音頻外部輸出 |
BE 8D 62 4F | 音量+ | BE 8D 91 4F | 切歌 |
BE 8D 63 4F | 音量- | BE 8D 90 4F | 重唱 |
BE 8D 84 4F | 靜音 | BE 8D 8F 4F | 暫停 |
BE 8D 85 4F | 取消靜音 | BE 8D 8E 4F | 取消暫停 |
BE 8D C7 4F | 靜音/取消靜音 | BE 8D 94 4F | 暫停/取消暫停 |
BE 87 05 4F | 曲目1 | BE 87 01 4F | 曲目2 |
BE 87 02 4F | 曲目3 | BE 87 03 4F | 曲目4 |
BE 87 15 4F | 曲目5 | BE 87 06 4F | 曲目6 |
BE 87 07 4F | 曲目7 | BE 87 08 4F | 曲目8 |
BE 87 0A 4F | 曲目9 | BE 87 0B 4F | 曲目10 |
BE 87 0C 4F | 曲目11 | BE 87 0D 4F | 曲目12 |
BE 87 0E 4F | 曲目13 | BE 87 14 4F | 曲目14 |
BE 87 1D 4F | 曲目15 | BE 87 1E 4F | 曲目16 |
BE 87 1F 4F | 曲目17 | BE 87 60 4F | 曲目18 |
BE 87 61 4F | 曲目19 | BE 87 64 4F | 曲目20 |
十、產品規格參數
使用環境溫度： | 0℃－40℃ | 環境濕度： | 0% -- 75% |
存儲環境溫度： | -20℃－60℃ | 輸入/工作電壓： | DC12V/2A |
整機自身功耗： | ≤ 6W | 整機外形尺寸： | 256(L)*144(W)*45(H)mm |
凈重： | 0.87KG | 毛重： | 1.1KG |
十一、 售后與服務
如需技術支持請聯系當?shù)亟?jīng)銷商。
