松影PRO說明書

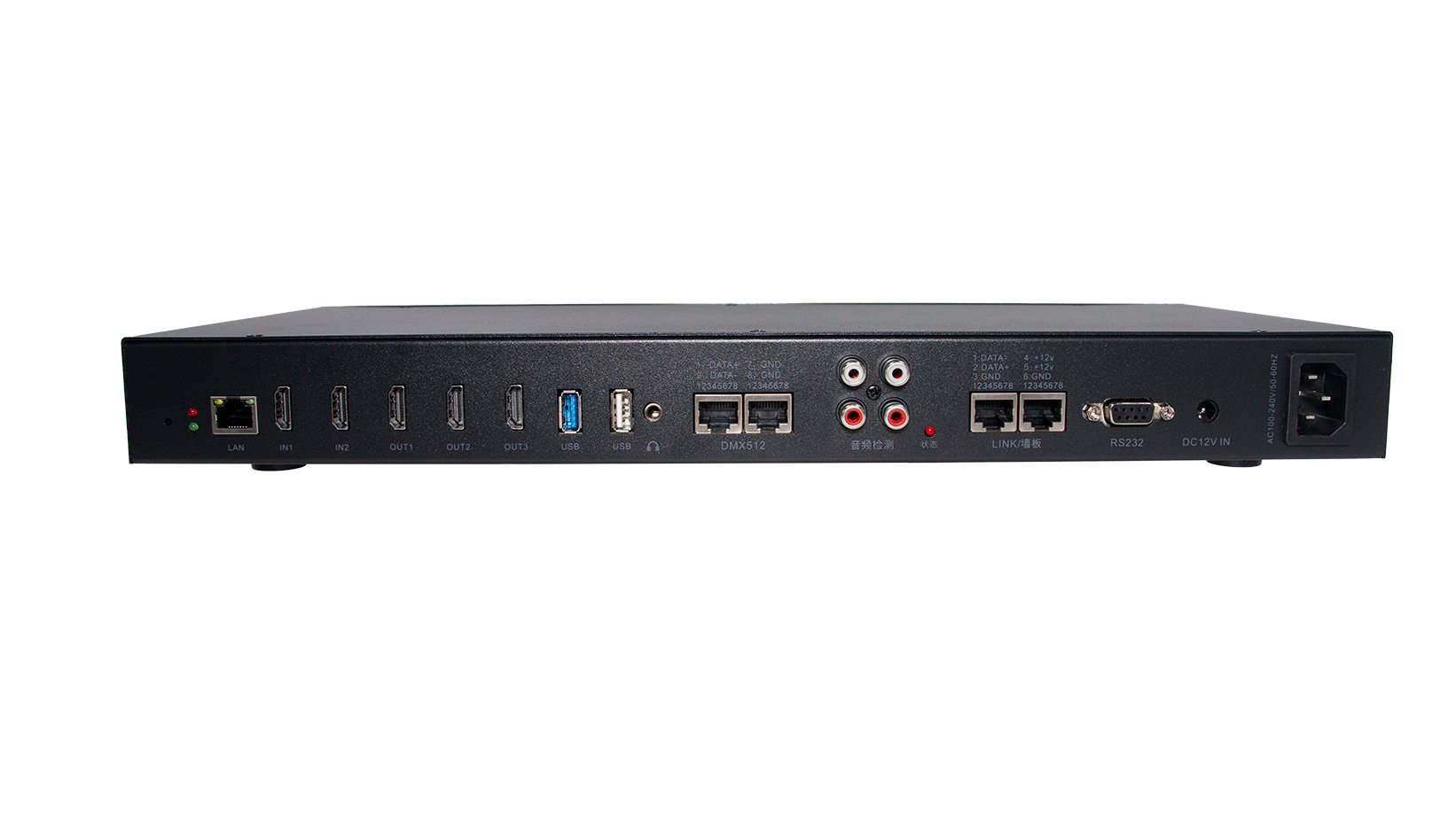

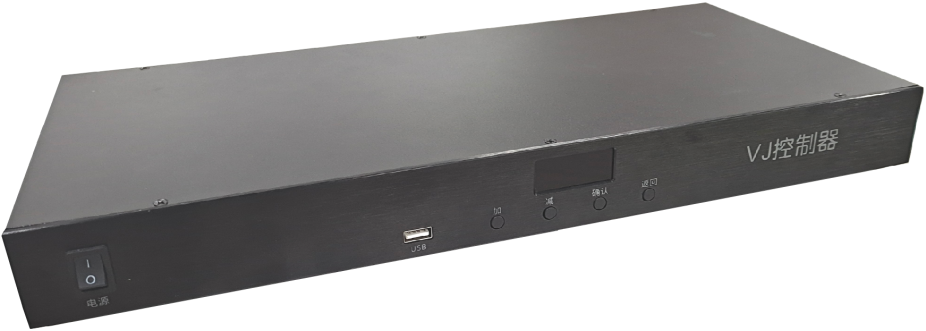

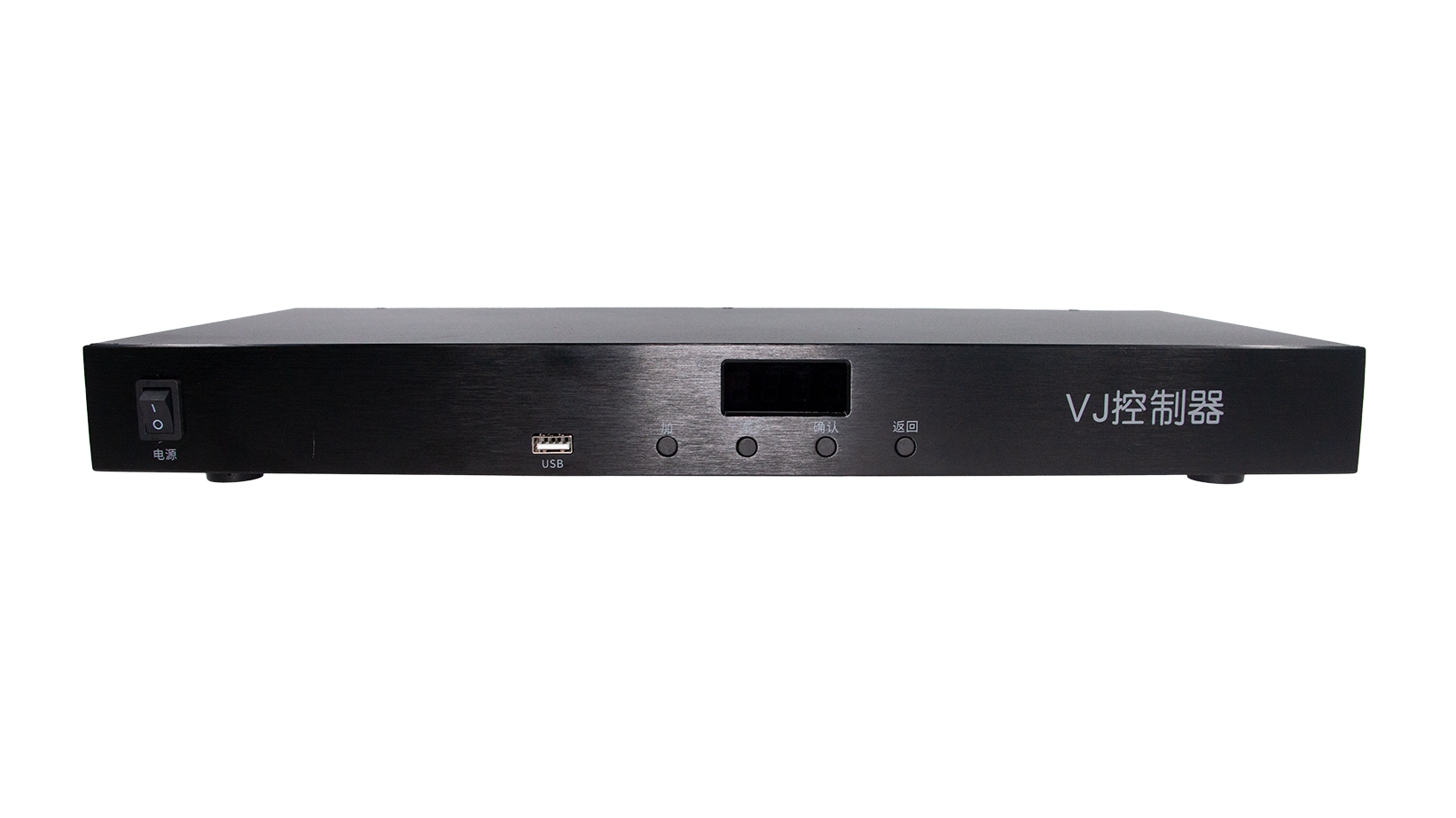

一、 產品外觀

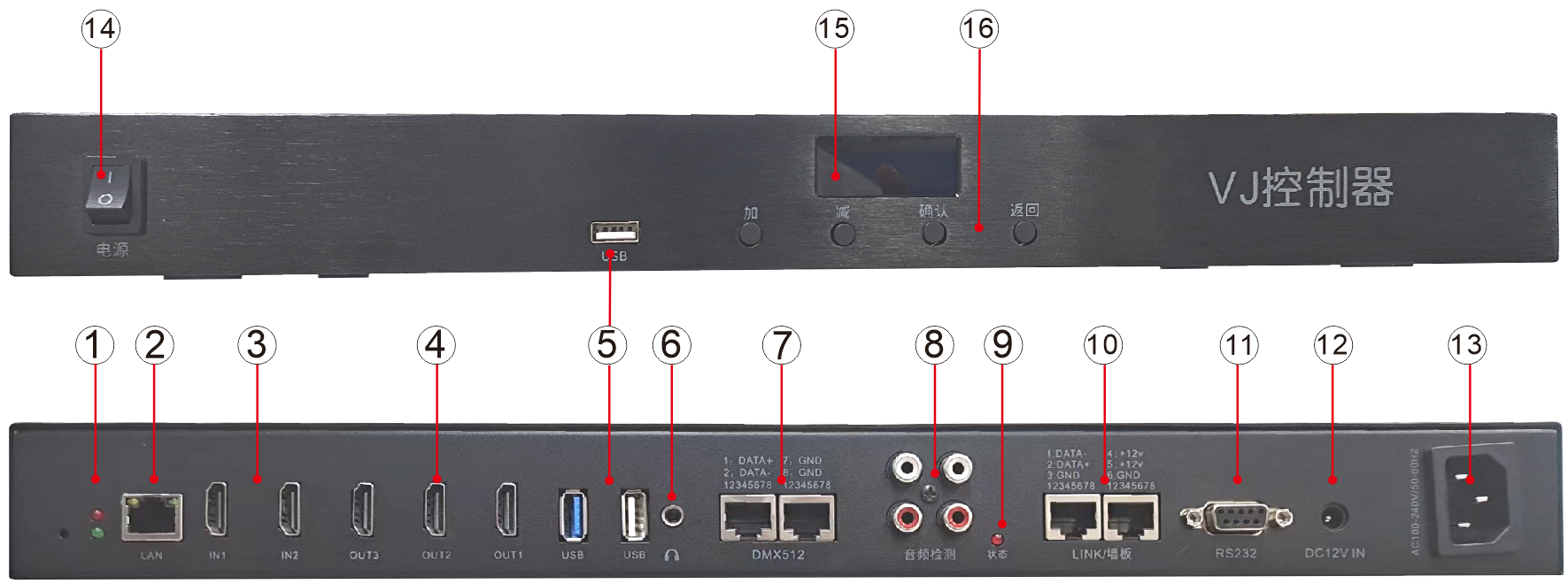

二、 接口說明
1. 指示燈：紅色為電源指示燈，綠色為工作狀態指示燈，綠燈閃爍則工作正常。
2. LAN網口：千兆網卡，用于訪問web網頁配置VJ機器參數。
3. HDMI輸入：2路HMDI輸入信號可連接點歌機或其它設備，自動檢測信號優先顯示HDMI IN2信號。
4. HDMI輸出 ：3路HDMI信號輸出到LED屏或其它顯示視備
5. USB接口：3路USB接口，用于連接鼠標或U盤等外部設備。
6. 3.5音頻口：內部素材音頻輸出口
7. DMX512口：2路DMX512網口連接DMX512控制設備或其它DMX512燈具
8. RCA音頻口：用于檢測音樂節奏。
9. 檢測指示燈：用于顯示當前節奏和狀態。
10. LINK/墻板：連接墻板或必愛歌燈控的LINK口，控制視頻切換。
11. RS232口：用于軟件程序升級。
12. DC12V口：直流電源輸入口，當AC220供電不正常時當做備用電源接口使用。
13. 電源輸入：交流電源輸入口。
14. 開關：整機供電開關，控制交流電供電開關。
15. 顯示屏：4位數碼管顯示，可顯示版本號、地址碼、透傳墻板碼等功能。
16. 按鍵：4個按鍵，可用來設置VJ的地址碼等參數。
三、 功能描述
1. 視頻輸出：3路視頻輸出，作為主屏或副屏使用，也可以拼成一個屏幕使用（需要通過Web網頁設置）；
2. 主副屏信號切換：主副屏都可以單獨顯示素材，也可以顯示不同的素材；
3. DMX512功能：可通過DMX512信號控制VJ切換各種素材和特效
4. 存儲空間：128G存儲空間，實際視頻可用空間為45G
5. 視頻格式：支持MP4、MOV、WMV格式，建議使用格式轉換工具先對視頻轉換成VIDEO文件（格式工具在web網頁上）
6. 網口調試：千兆網絡，訪問頁面。設置機器的各類參數，如主副窗口數量和位置，點歌機開窗時間等，VJ出廠時默認地址：192.168.1.200，電腦網段需要設置在192.168.1.*網段。
7. 系統版本：Android 11
8. 分辨率：支持1920*1080
9. 文件夾個數：支持255個文件夾，可通過web頁面管理和查看
10. 播放窗口設置：可以設置播放窗口的大小、圓角、顯示邊框和顏色等。
11. 融合功能：三種窗口類型（文本、視頻、點歌機）窗口可實現跨區域拼接開窗顯示 或任意區域完整開窗顯示；播放器1和播放器2可播放相同或不同視頻素材；點歌機窗口可以疊加到播放器1和播放器2窗口，實現畫中畫；文本窗口可定義文字滾動。
12. 特效：頻閃、縮放、旋轉、跑屏、矩陣分割、3D翻頁。
四、 按鍵說明
進入設置：長按“確認”鍵5秒，數碼管顯示“F1”，此時按“加”“減”鍵可以切換F1-F3。
F1：當顯示F1時，再按“確認”鍵，進入地址碼設置，按加減鍵設置DMX512地址碼，設置完畢后按兩下返回鍵退出。
F2：當顯示F2時，再按“確認”鍵，數碼管顯示“00”，此時數碼管可顯示墻板口收到的代碼，用來測試收到的碼值是否正常。
F3：當顯示F3時，再按“確認”鍵，數碼管顯示“1234”，再按“確認”鍵數碼管顯示：“0000”，通過按“加減”和“確認”改變參數，可進行工程設置。對設備進行加解密。
五、 通道說明
通道號 | 通道功能 | 通道值 | 通道定議 |
1 | 播放目錄1 | 0 1-255 | 無 指定1-255素材目錄 |
2 | 播放素材1 | 0 1-255 | 素材目錄下的素材隨機播放 指路定目錄下的1-255素材播放 |
3 | 素材1調光 | 0-255 | 0：最暗；255：最亮 |
4 | 播放目錄2 | 0 1-255 | 無 指定1-255素材目錄 |
5 | 播放素材2 | 0 1-255 | 素材目錄下的素材隨機播放 指路定目錄下的1-255素材播放 |
6 | 素材2調光 | 0-255 | 0：最暗；255：最亮 |
7 | 播放時間 | 0-255 | 隨機或順序播放時生效（當設定時間大于視頻時間時循環播放此視頻，當設定時間小于視頻時間時，到設定時間后跳下一個視頻） |
8 | R | 0-255 | 紅色調光亮度，數值越大顏色越亮 |
9 | G | 0-255 | 綠色調光亮度，數值越大顏色越亮 |
10 | B | 0-255 | 藍色調光亮度，數值越大顏色越亮 |
11 | 頻閃 | 0-255 | 0無閃爍；1-255數值越大頻閃越快 |
12 | 縮放 | 0 | 無 |
1-50 | 方大 |
51-100 | 縮小 |
101-150 | 最小到最大再最小循環縮放 |
151-200 | 最小到正常再最小循環縮放 |
201-255 | 正常到最大再正常循環縮放 |
13 | 旋轉 | 0 | 無 |
1-50 | 旋轉畫面 |
51-100 | 順時針旋轉畫面 |
101-150 | 逆時針旋轉畫面 |
151-255 | 順時針一圈，逆時針一圈循環旋轉 |
14 | 矩陣分隔 | 0 | 無 |
1-50 | 1*2 |
51-100 | 1*3 |
101-255 | 2*2 |
15 | 3D翻頁 | 0 | 無 |
1-30 | 中心點，從左到右翻頁 |
31-60 | 中心點，從左到右循環翻頁 |
61-90 | 中心點，從右到左翻頁 |
91-120 | 中心點，從右到左循環翻頁 |
| 121-150 | 中心點，從上到下翻頁 |
151-180 | 中心點，從上到下循環翻頁 |
181-210 | 中心點，從下到上翻頁 |
211-255 | 中心點，從下到上循環翻頁 |
16 | 跑屏 | 0 | 無 |
1-30 | 順序點亮跑屏 |
31-60 | 順序滅光跑屏 |
61-90 | 倒序點亮跑屏 |
91-120 | 倒序滅光跑屏 |
121-150 | 中間往兩邊點亮跑屏 |
151-180 | 中間往兩邊滅光跑屏 |
181-210 | 兩邊往中間點亮跑屏 |
211-255 | 兩邊往中間滅光跑屏 |
17 | 窗口純色 | 0 | 無 |
1-30 | 紅 |
31-60 | 綠 |
61-90 | 藍 |
91-120 | 黃 |
121-150 | 橙 |
151-180 | 紫 |
181-255 | 白 |
18 | 開窗 | 0 | 關窗 |
1-50 | HDMI IN1信號（滿屏） |
51-255 | HDMI IN1信號（開窗） |
|
|
|
|
|

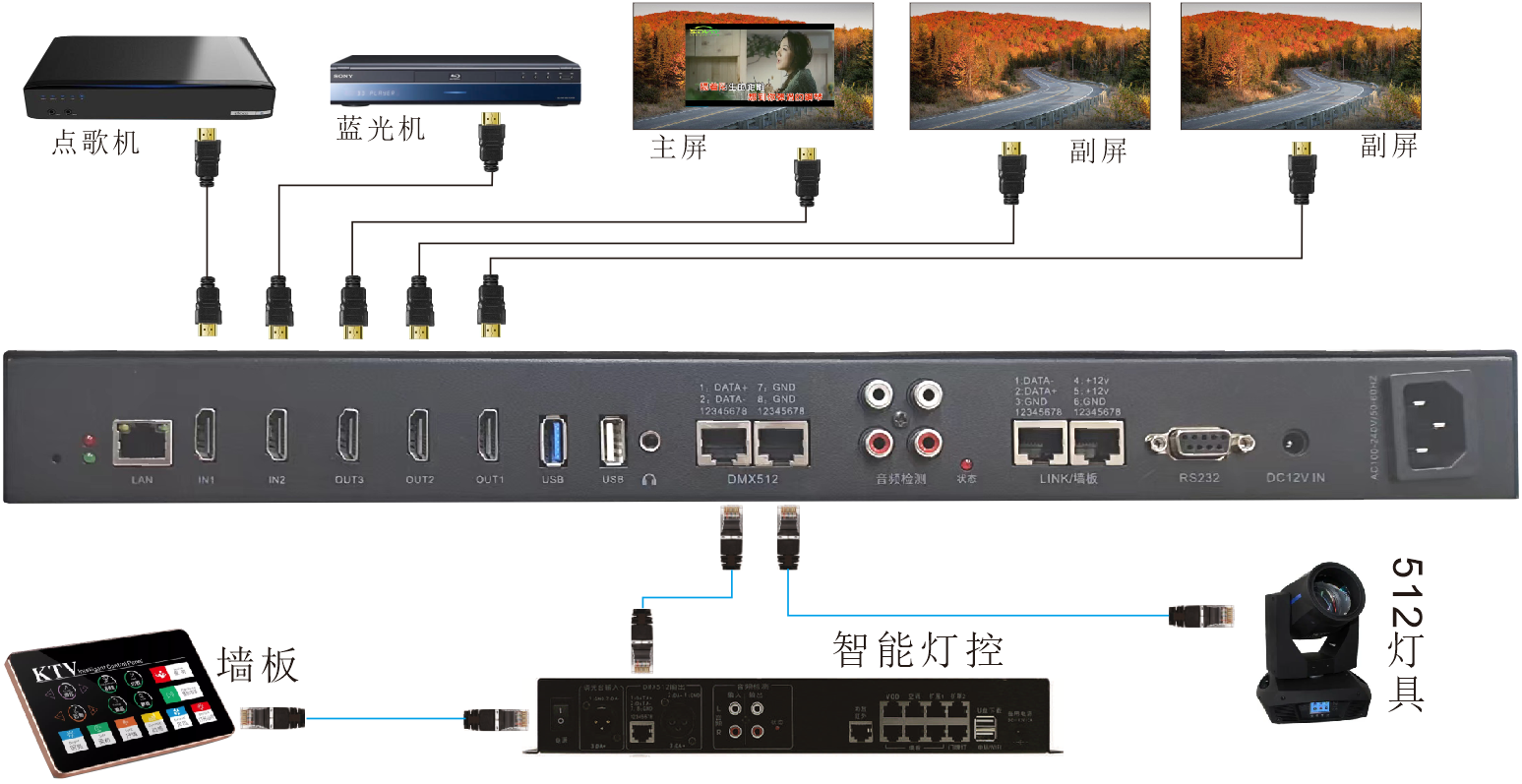

六、 設備連線
七、 規格參數
使用環境溫度： | 0℃—40℃ | 環境溫度： | 0%—75% |
存儲環境溫度： | -20℃—60℃ | LINK口最大負載： | ≤12V/1A |
輸入／工作電壓： | AC 100~240V/50—60Hz | 整機自身功耗： | ≤6W |
HDMI IN/OUT | HDMI 1.4、最高2K/30HZ （2進3出） |
重量： | 凈重：2.2KG 毛重：2.7KG | 整機外形尺寸： | 485(L)*225(W)*44(H)mm |
八、 售后服務
有任何問題請聯系當?shù)亟?jīng)銷商。
