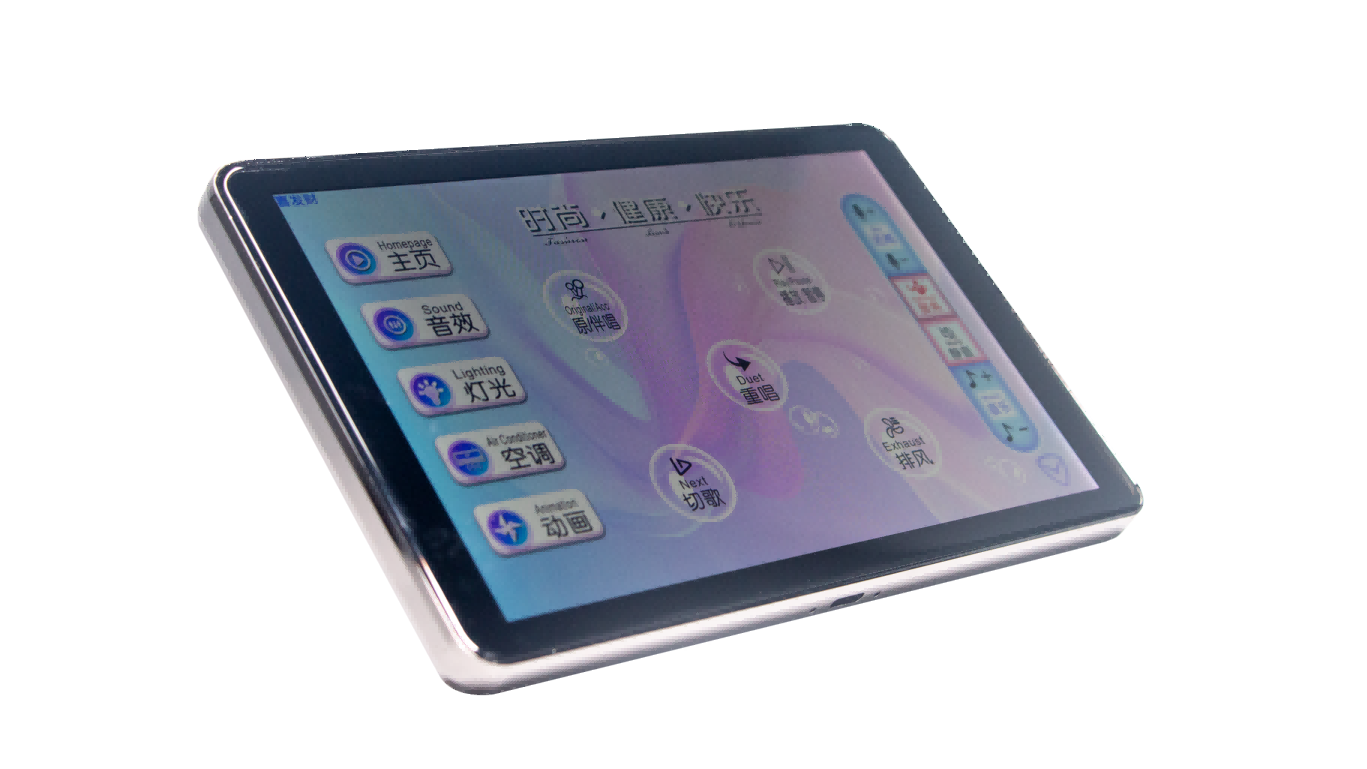

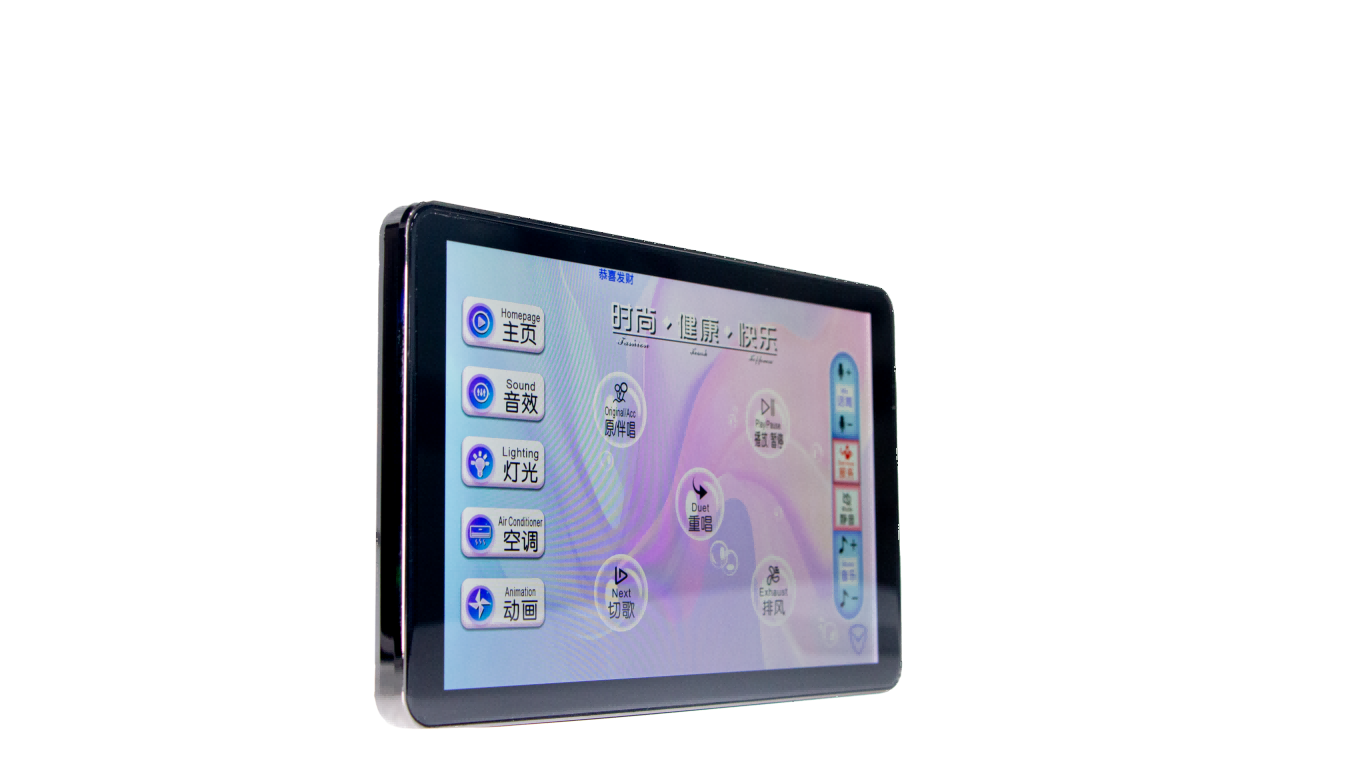

一、產品特點
- 采用TFT廣視角液晶顯示屏，動態按鍵效果更絢麗
- UI界面升級方便，用戶使用后的調整只需U盤
- 采用一根網線連接供電和信號傳輸可達30米，就近供電信號傳輸可達300米
- 支持橫屏豎屏顯示，滿足用戶各種裝修風格搭配
二、產品功能

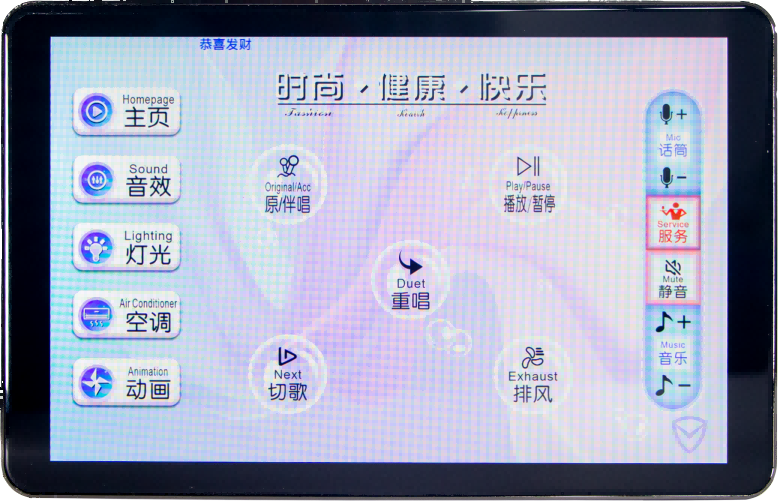

1、內置各種按鍵功能：如VOD播控、音效控制、燈光控制、信號切換、空調排風控制等，該按鍵命令發送給智控主機，由智控主機執行各個命令。
2、內置特殊按鍵功能：如服務、取消服務，本機背光進行閃爍，同時也由LINK總線發送給門牌燈做相應響應；再如管家按鍵，可以直接控制電源時序器的啟動和關閉。
3、動畫顯示功能：可以顯示內置的視頻及圖片，用戶可以通過U盤載入規定格式的相關視頻及圖片，也可以管理刪除。
4、彈幕顯示功能：用戶可以加載自己編輯好的文字，進行廣告宣傳和溫馨提示。

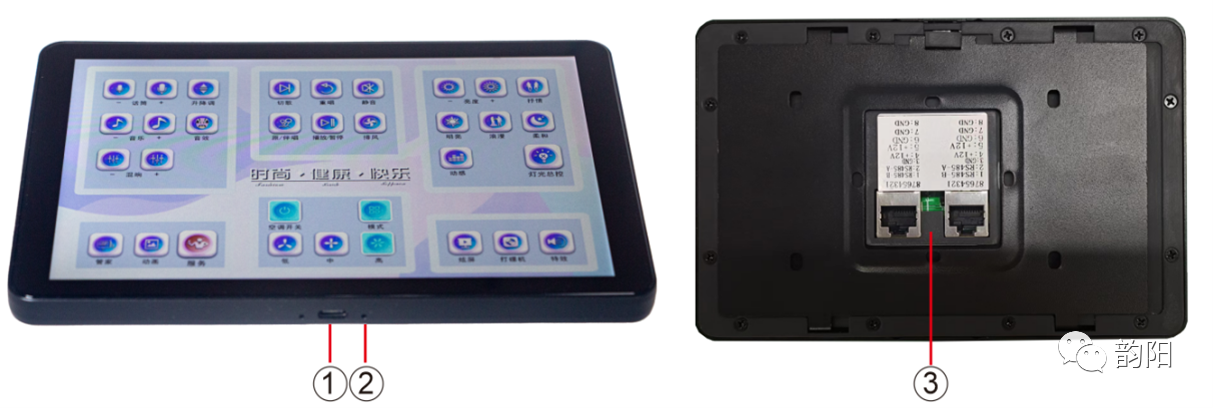

三.產品接口

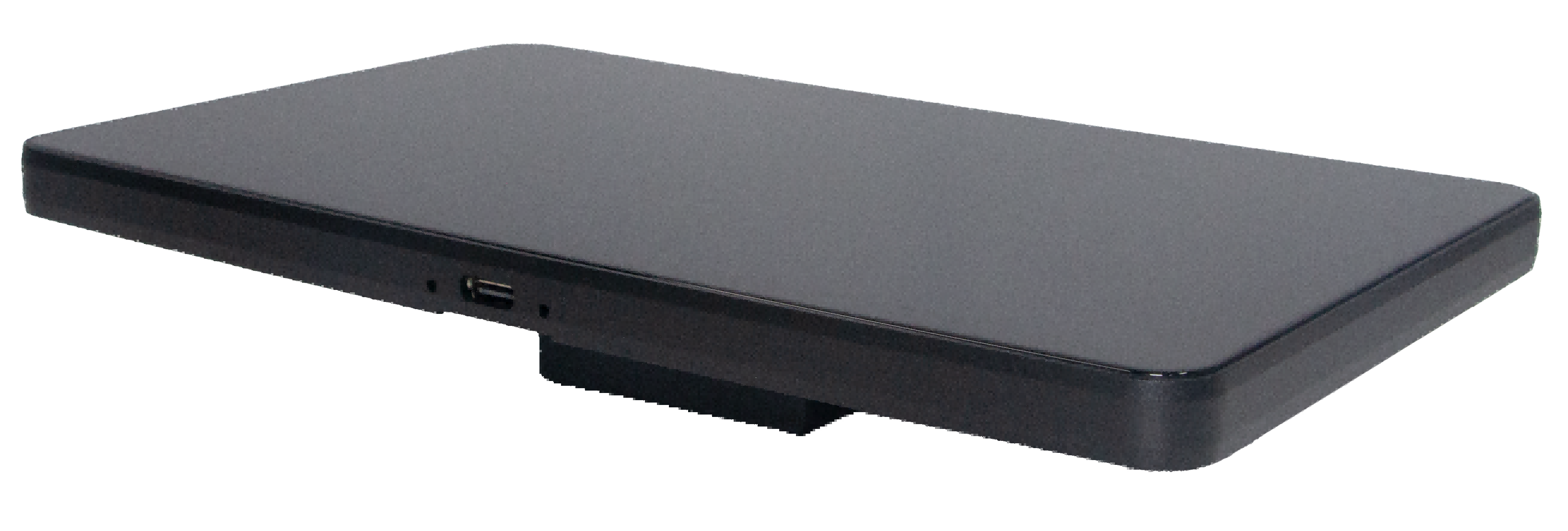

①Type-C接口：可以通過轉接線接U盤安裝APK軟件或者直接復制視頻圖片等；
②復位口：用于復位液晶墻板；

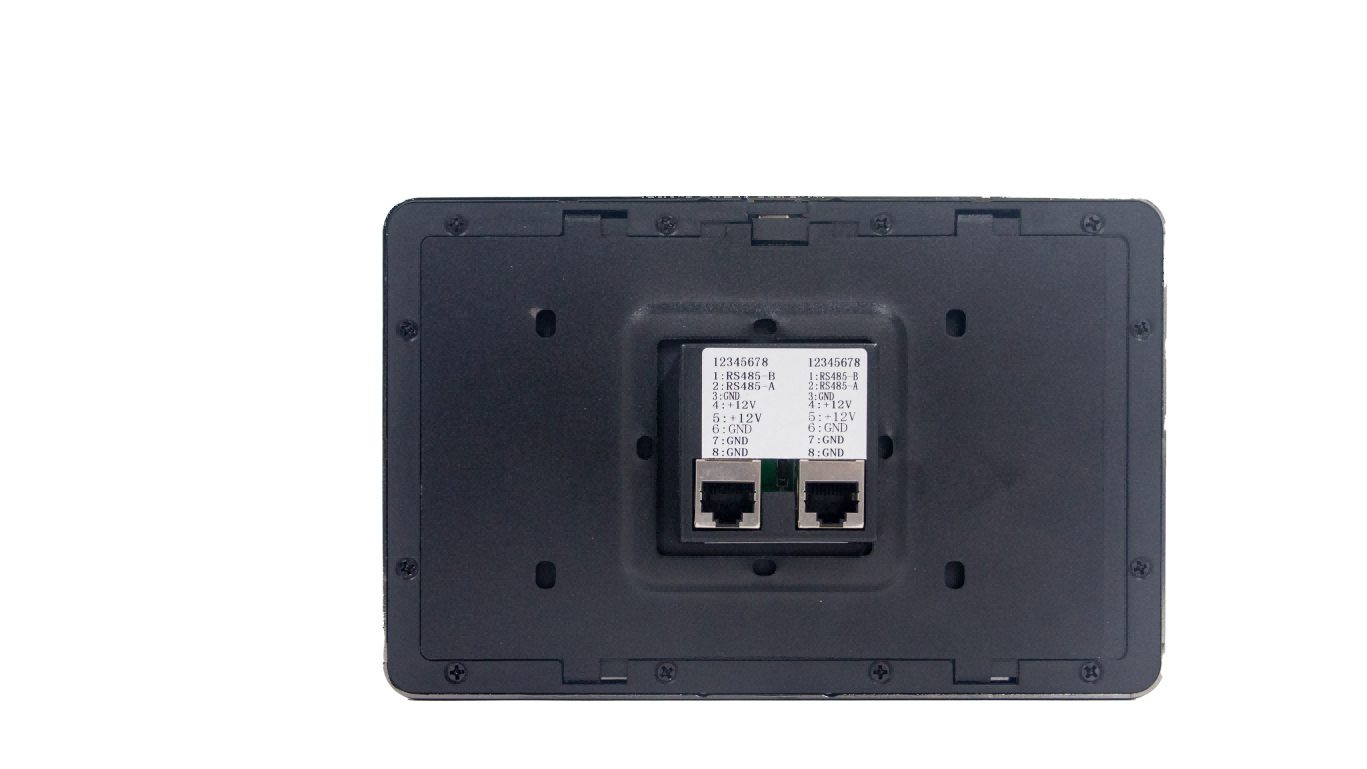

③通訊接口：兩個網口作為通訊供電口，與必愛歌智控的LINK口連接；
四.與智控主機連接
LT800與智控主機通過網線連接，按照LINK總線RS485協議通信，并由智控主機網線POE進行12V供電。如果距離超過30米，則需要另外選配12V適配器單獨進行供電。

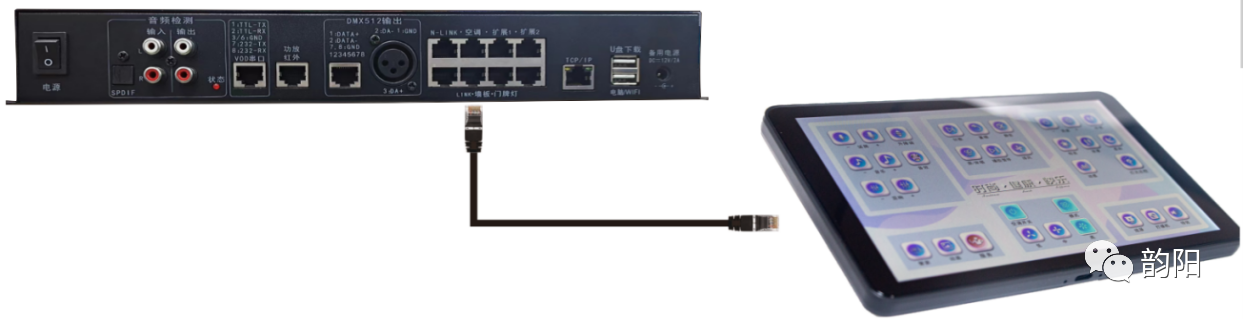

E-300與TL800接線圖

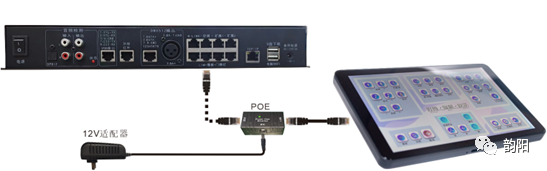

POE供電盒使用接線圖

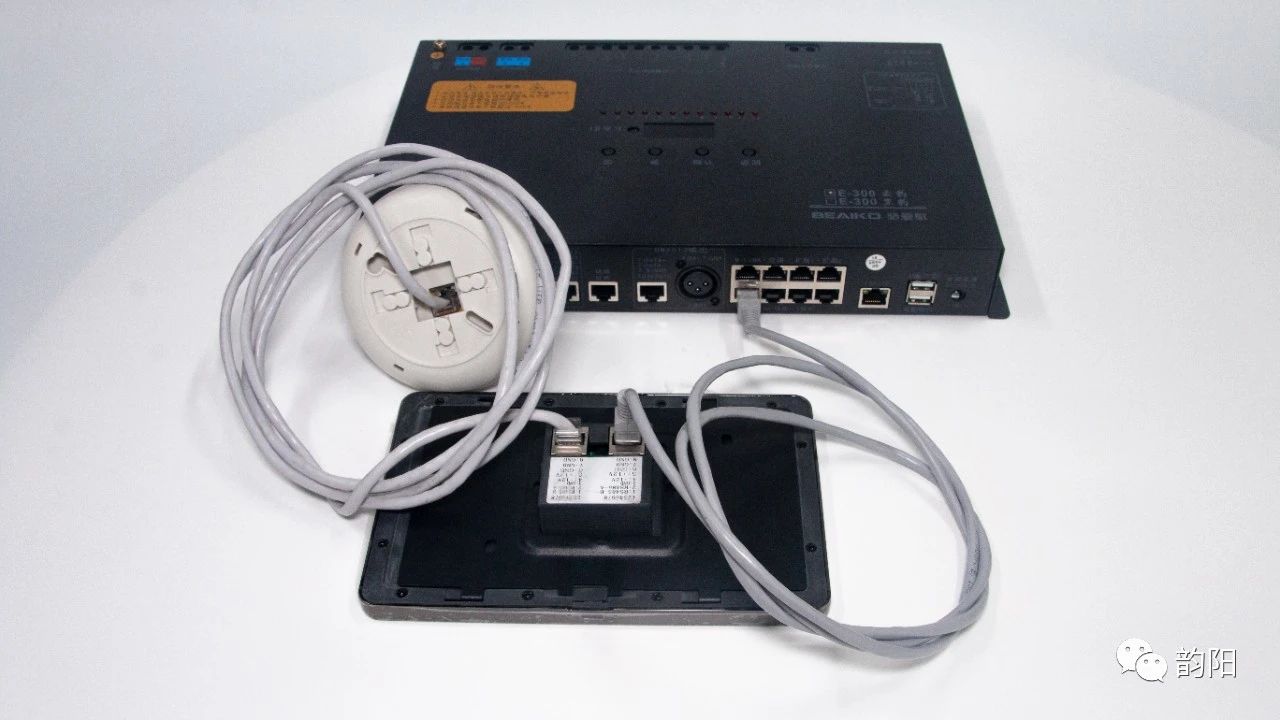

五.液晶墻板控制空調顯示溫度濕度時與KC05接線圖
六.隱藏功能

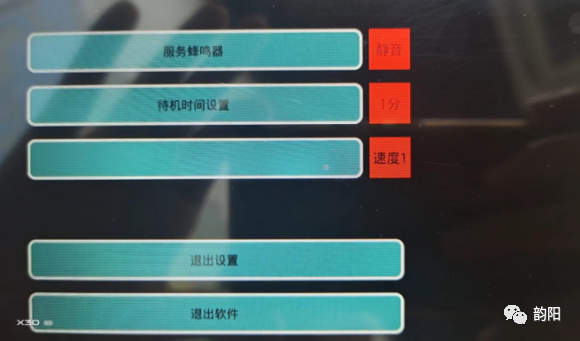

長按面板右上角5秒鐘進入設置界面
●服務蜂鳴器設置：可設置服務時蜂鳴器響或不響。
●待機時間設置：可設置無觸摸間隔時間進入待機畫面（顯示視頻或圖片）
●彈幕設置：可在空白處填寫需要顯示的文字，后面設置移動速度，設置好后即可在屏幕上面顯示彈幕。
●退出設置：退出設置模式，返回按鍵頁面。
●退出軟件：退出到安卓桌面，可以安裝APK軟件、拷貝視頻、圖片等。

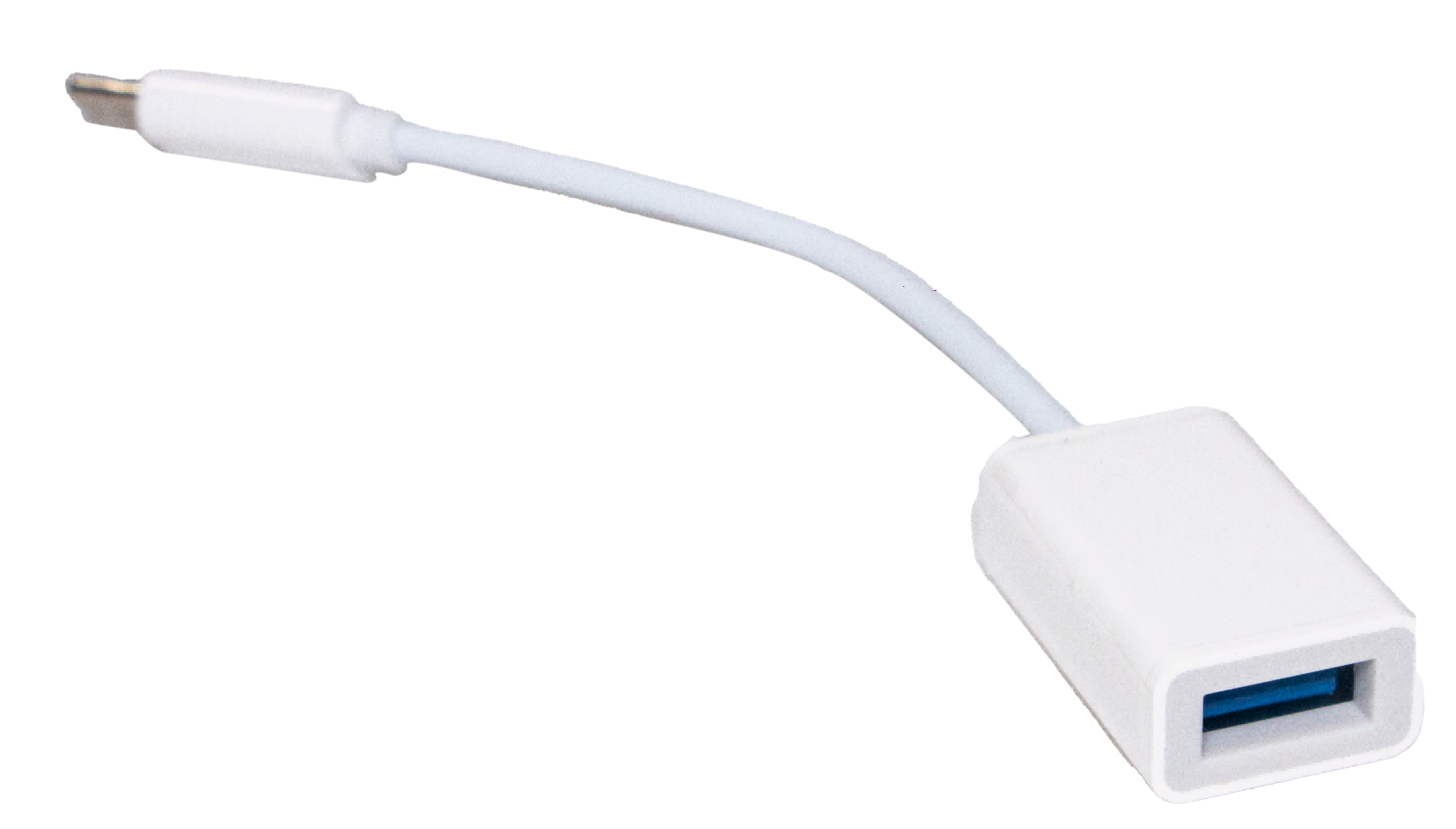

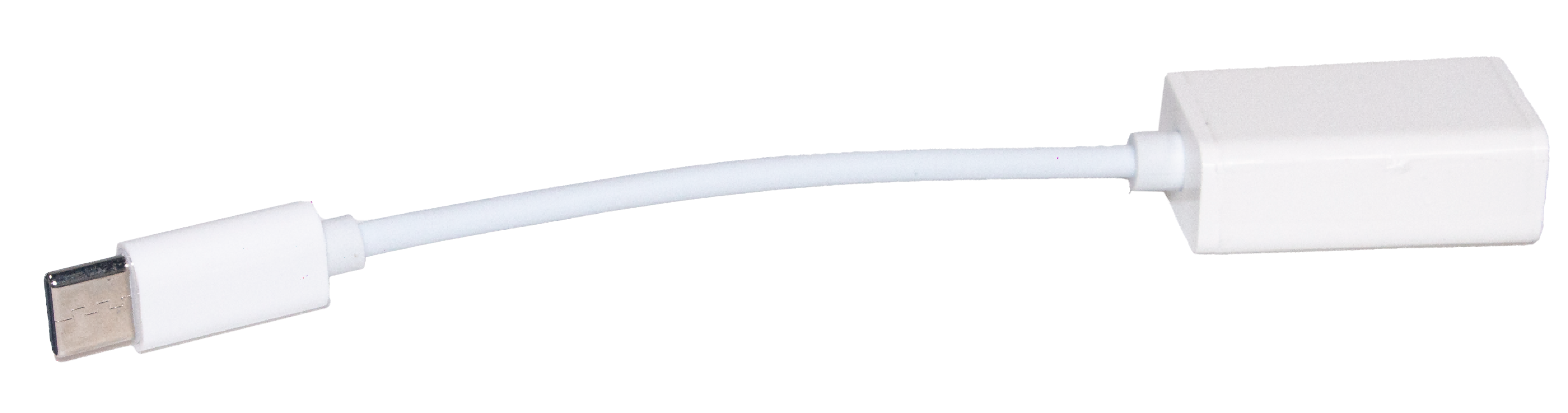

標配：1個觸控面板、1條USB轉接線、1個拆卸工具、1組安裝螺絲
選配：1個POE供電盒（連接網線超過30米時）、1個12V2A適配器
八、產品規格
邊框材質：鋅合金+ABS
邊框顏色：標準為槍色（可以定制黑色、玫瑰金色）
操作系統：android系統（開機50秒）
內存：存儲內存4G。
觸摸屏：電容觸摸
顯示屏：8”TFT-LCD液晶顯示，分辨率1280*800，16.7M色
內置視頻：支持MOV、MP4、AVI、RMVB等格式
內置圖片：支持JPG、BMP、PNG、JPEG等格式，分辨率1280*800，小于5M
輸入工作電壓：DC12
整機自身功耗：≤6W
安裝方式：標準86盒埋+墻面固定安裝板
整機外形尺寸：199mm*127mm*11mm(不含嵌入墻體部分)
KC05溫濕度檢測器
1、 檢測溫度：可檢測環境溫度，誤差范圍小于2℃；
2、 檢測濕度：可檢測環境濕度，誤差范圍±5％
3、 造型美觀：使用煙感器外觀，可安裝在天花、側面墻等位置與房間環境融為一體；
4、 連接方式：使用網線與燈控或墻板直接相連接，具有布線方便的特點；
5、 檢測時間：每隔1分鐘發送一次檢測數據，發送數據時有LED閃爍燈指示；
使用環境溫度 | 0℃-40℃ | 環境濕度 | 0%—75% |
存儲環境溫度 | -20℃-60℃ | 整機自身功耗 | ≤0.5W |
輸入工作電壓 | DC-12V | 整機外型尺寸 | ￠105mm*H50mm |
LINK口 | 必愛歌標準線序485通訊 1 B、2 A、 3 6 GND、 4 5 +12V |
