SX-108RS說明書

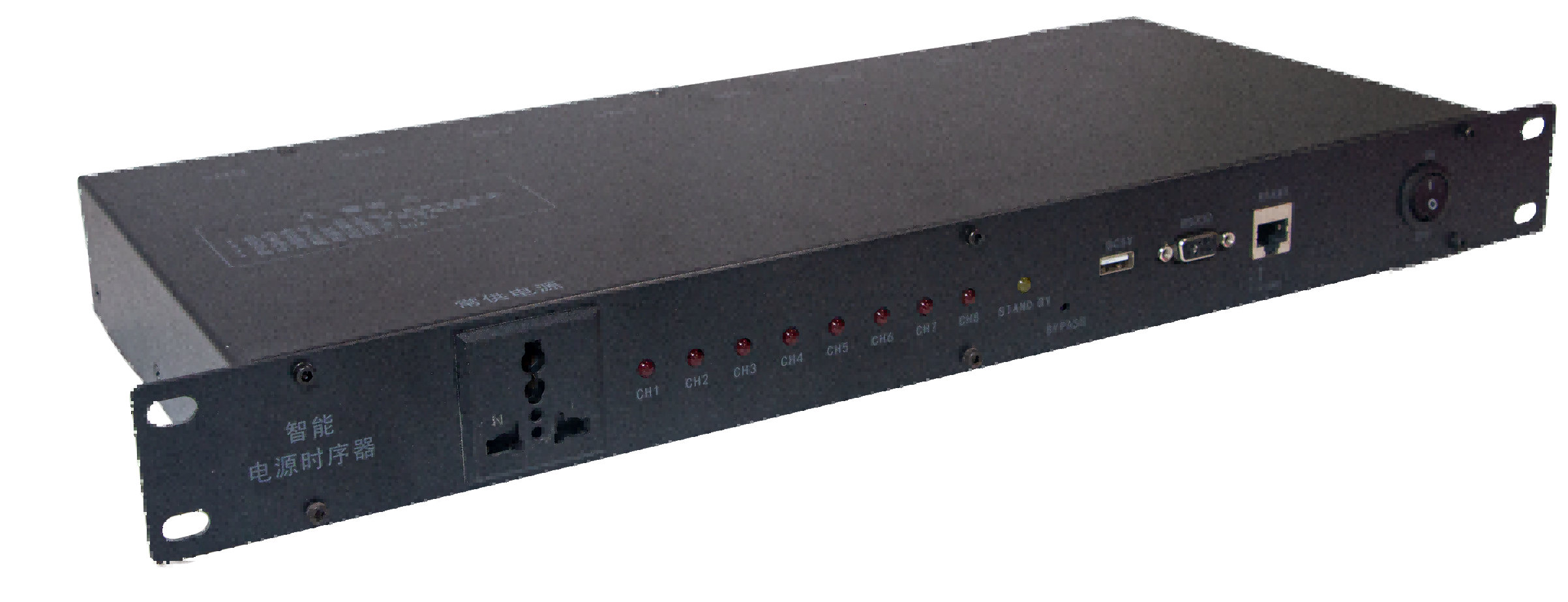

一、產品概述

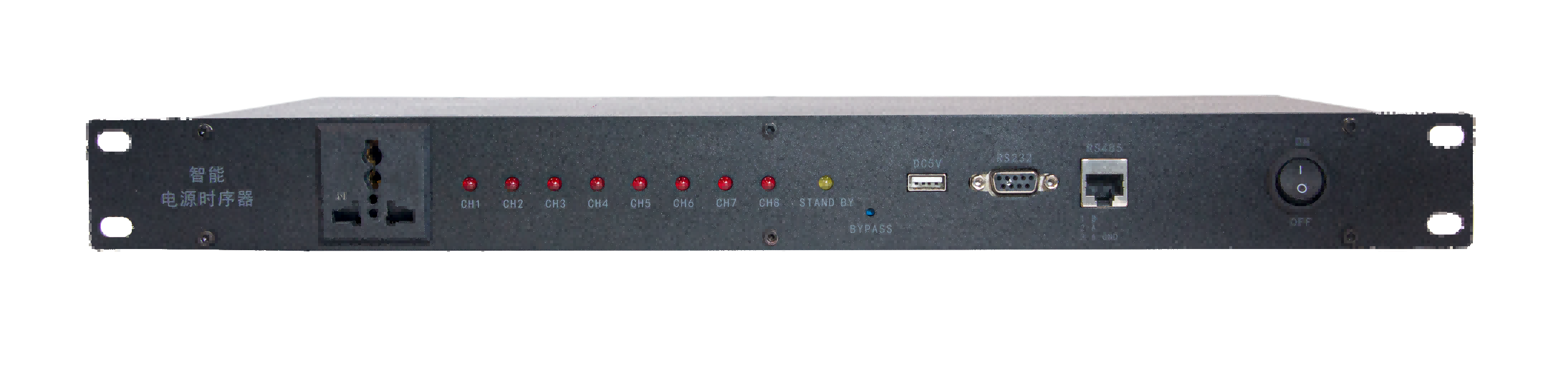

SX-108RS是一款用于控制用電設備開啟/關閉的時序器，能有效防止用電設備同一時間開啟產生的電流沖擊，保護用電設備，同時通過電源集中管理，達到節約用電的目的?？赏ㄟ^232信號控制時序器的開啟和閉合，有多種波特率可設置，主要應該用在各類音響工程、電視廣播系統、電腦網絡系統及其它電氣工程中。
二、產品特性
l 具有8路開關通道，1路常備電源輸出；
l 1路DC5V/500mA電源輸出（USB接口形式）可為手機或充電寶等小型用電設備供電。
l 1個標準DB9接口，用于接收外界控制信號。
l 1個RS485接口，可以通過墻板或RS485信號控制時序器的開和關。
l 8路LED通道指示燈，顯示當前通道開關狀態，當紅燈亮時說明這一路開關是閉合的。
l 1個船型開關控制，可手動控制時序器的開啟可關閉。
l 1路黃色電源指示燈，當通電時亮黃色，當開啟時序器時滅掉。
l 1個BYPASS應急開關，在設備通電且各通道關閉的情況下，按下此開關可同步打開或關閉所有輸出通道。
l 分組控制功能：可通過上位機將8路通道分成2組來控制，（如：第一組為1、2、3、4路；第二組為5、6、7、8路，當開啟第一組時，只開啟第一組第二組是關閉的，當開啟第二組時第一組關閉）。
l 常開功能：可通過上位機設置某一路或幾路通道為常開狀態，方便給需要常供電的設備供電。

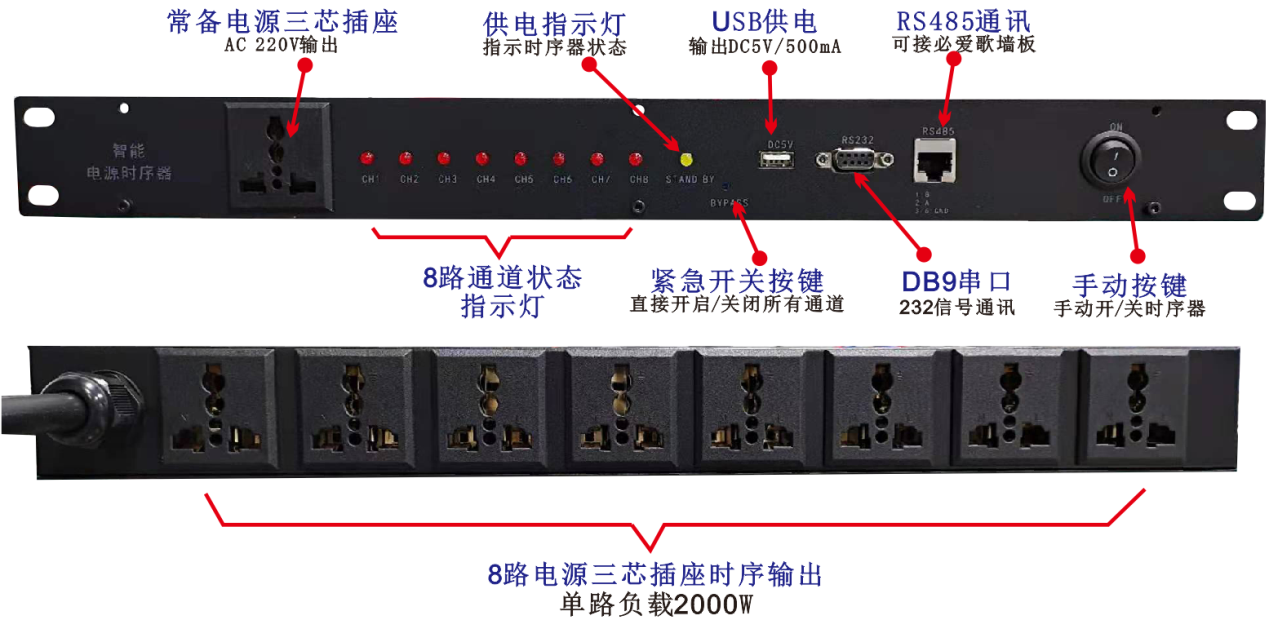

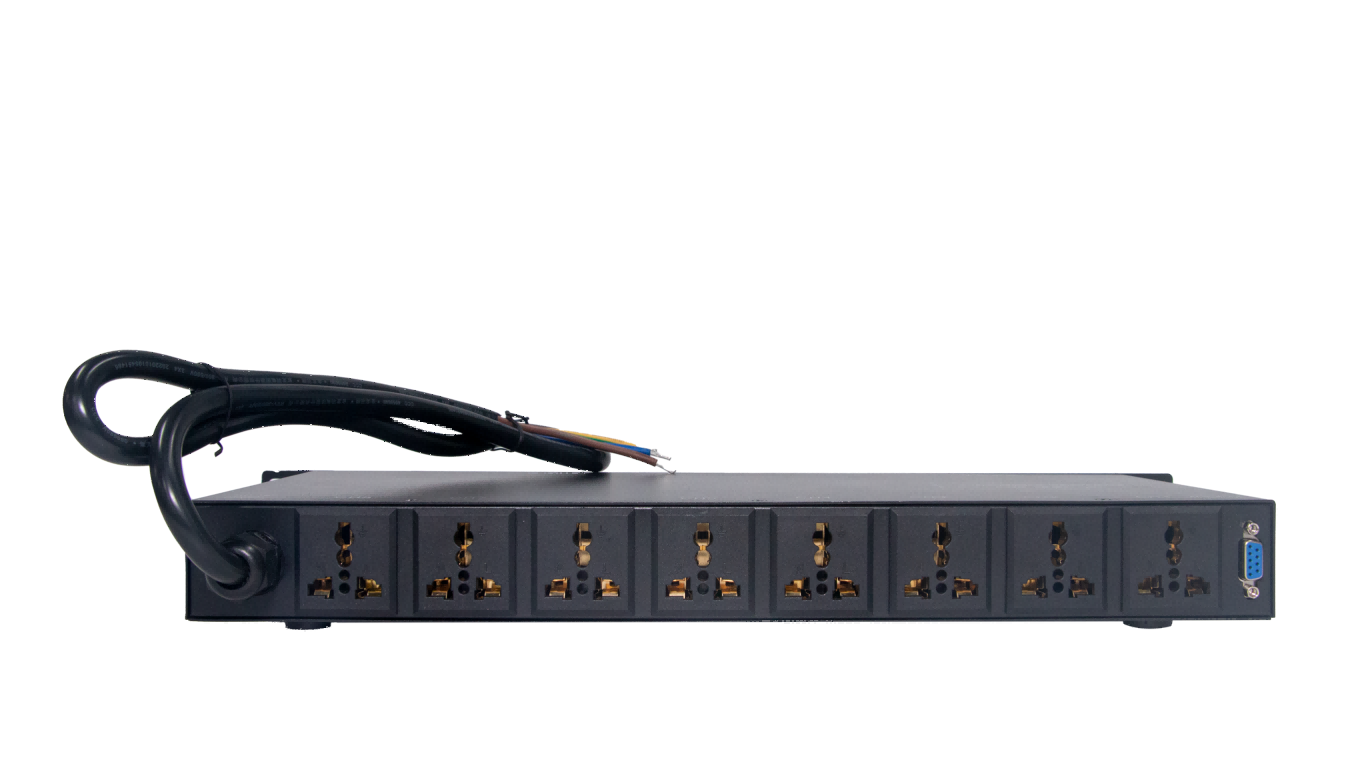

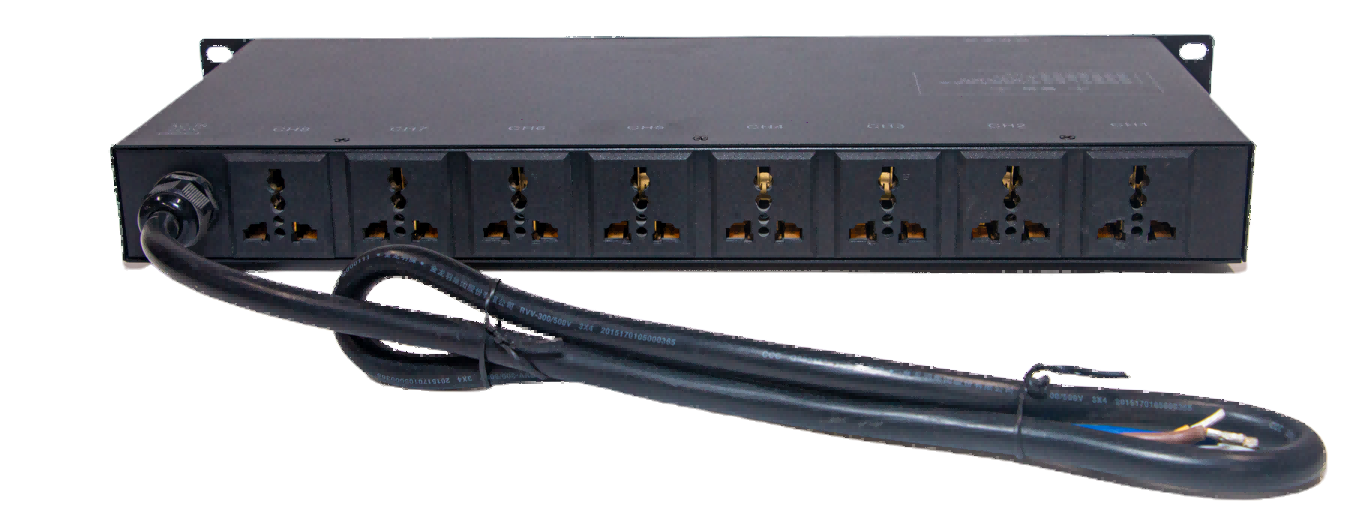

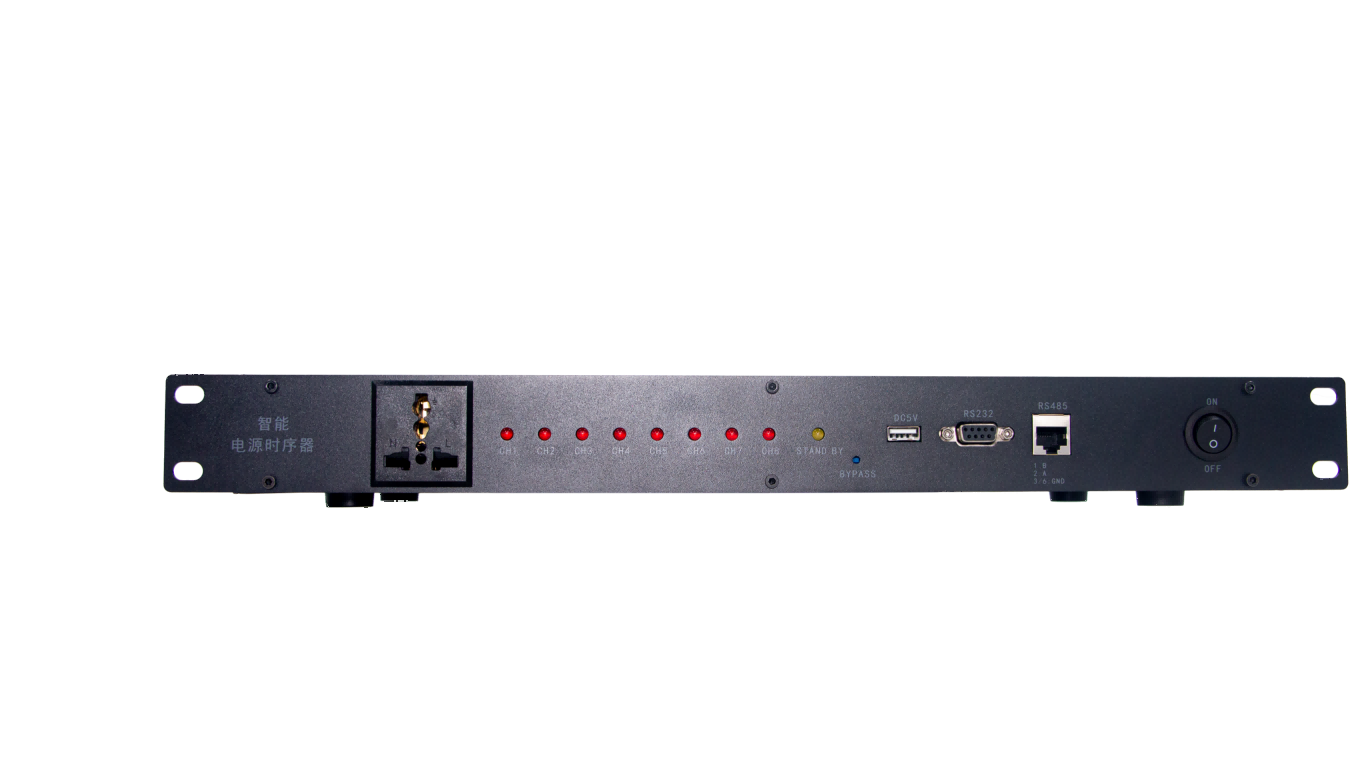

三、接口說明
四、接線方案說明

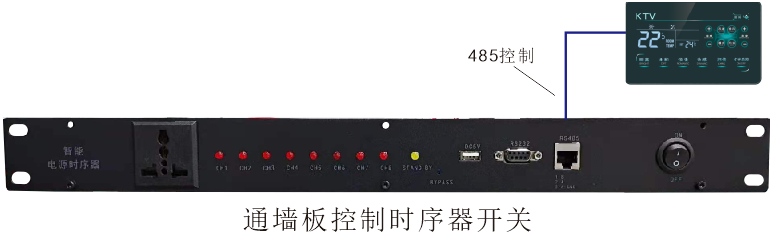

方案1

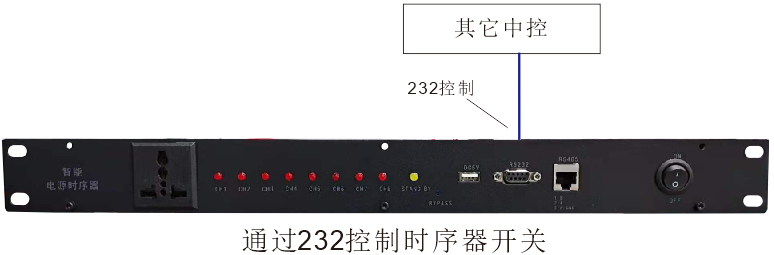

方案2

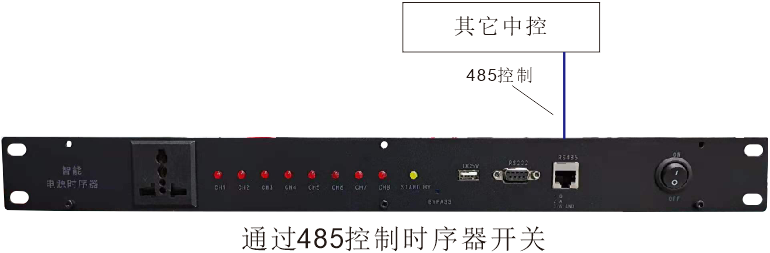

方案3
五、使用說明
１、手動控制：在BYPASS開關處于關閉狀態，STAND BY指示燈為黃色的時候，按下船形開關到ＯＮ，此時時序器從１到８時序開啟。按下船形開關到ＯＦＦ時，時序器從8到１時序關閉。
２、信號控制：通過發送控制協議到DB9串口或RS485接口，可以控制時序器的開、關、單路繼電器的開和關。
３、可通過SX-108RS上位機，對各通道開/關延遲時間進行自由設置（0－999秒）
４、 可通過SX-108RS上位機，對各通道進行分組、單通道開啟常供電模式以及開/關延遲時間（0－999秒）等自由設置。
六、協議表出廠默認 RS485波特率 1200 DB9波特率9600
功能說明 | 控制碼 | 反饋碼 | 備注 |
修改時序延時時間 |
|
| 待開發給出 |
查詢碼 | BE 8C FF 4F | CA 8C status 4F | status 從右到左依次為通道1- 通道8，置1 則為開啟狀態，如 CA 8C 0C 4F，0x0C 轉為二進制 0b00001100，表示通道3 和通 道4 開啟，其余為關閉狀態 |
時序開 | BE 8C 97 4F |
|
|
時序關 | BE 8C 9D 4F |
|
|
插座1開 | BE 8C BA 4F |
|
|
插座1關 | BE 8C B9 4F |
|
|
插座2開 | BE 8C BC 4F |
|
|
插座2關 | BE 8C BB 4F |
|
|
插座3開 | BE 8C BF 4F |
|
|
插座3關 | BE 8C BD 4F |
|
|
插座4開 | BE 8C F2 4F |
|
|
插座4關 | BE 8C F1 4F |
|
|
插座5開 | BE 8C F4 4F |
|
|
插座5關 | BE 8C F3 4F |
|
|
插座6開 | BE 8C F6 4F |
|
|
插座6關 | BE 8C F5 4F |
|
|
插座7開 | BE 8C F8 4F |
|
|
插座7關 | BE 8C F7 4F |
|
|
插座8開 | BE 8C FA 4F |
|
|
插座8關 | BE 8C F9 4F |
|
|
插座9關/模式A關 | BE 8C FB 4F |
|
|
插座9關/模式A開 | BE 8C FC 4F |
|
|
插座10關/模式B關 | BE 8C FD 4F |
|
|
插座10關/模式B開 | BE 8C FE 4F |
|
|
