DC1212低壓調光控制器說明書

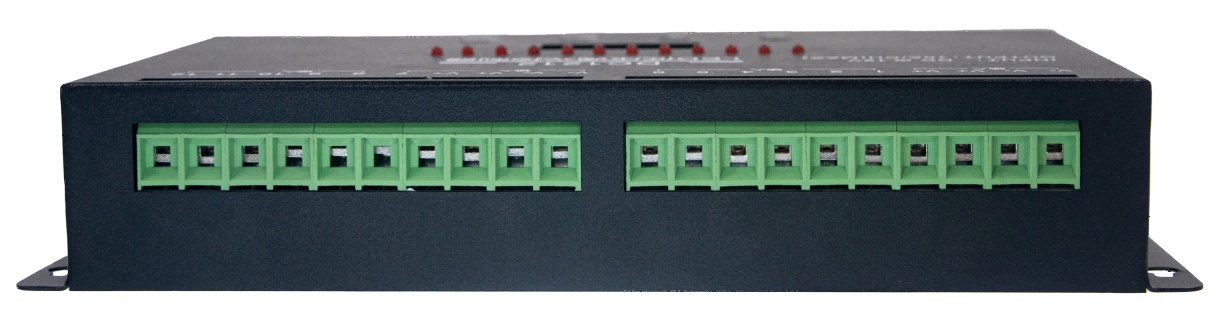

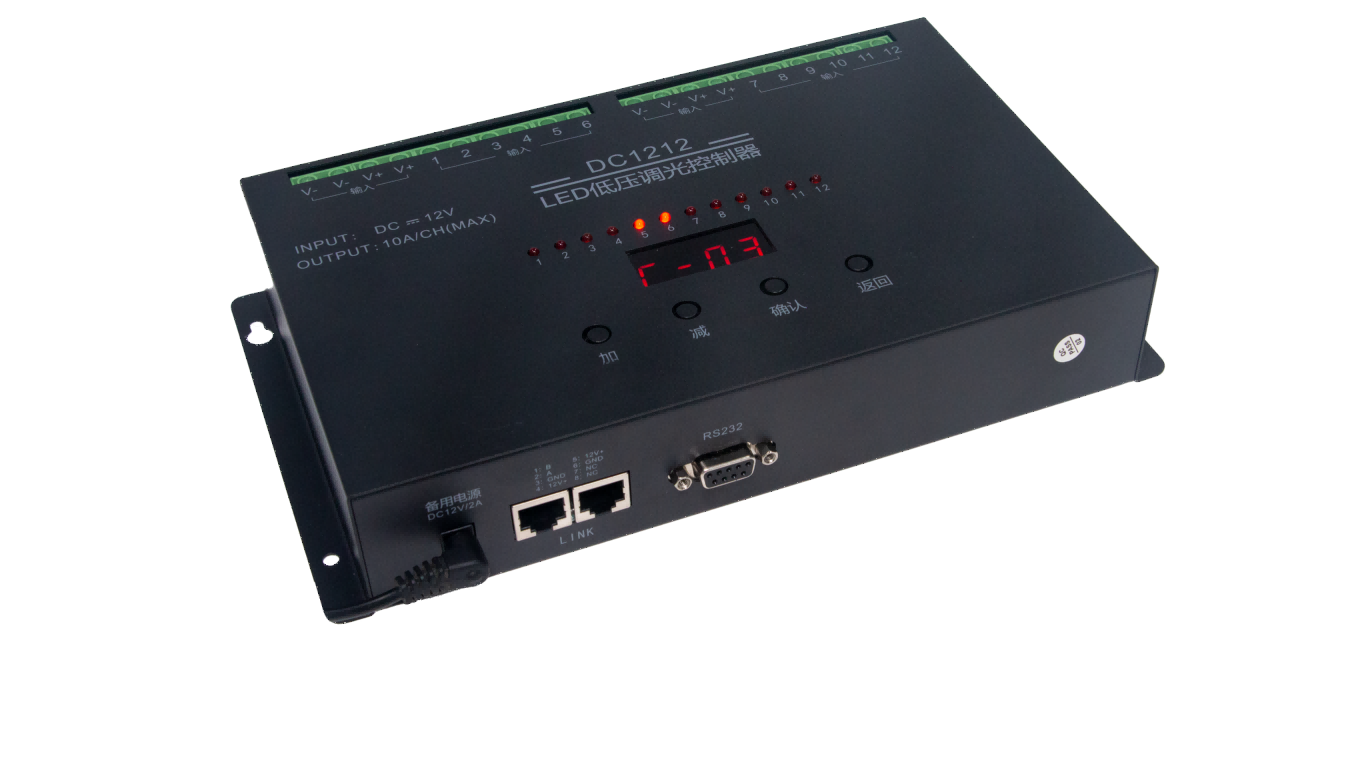

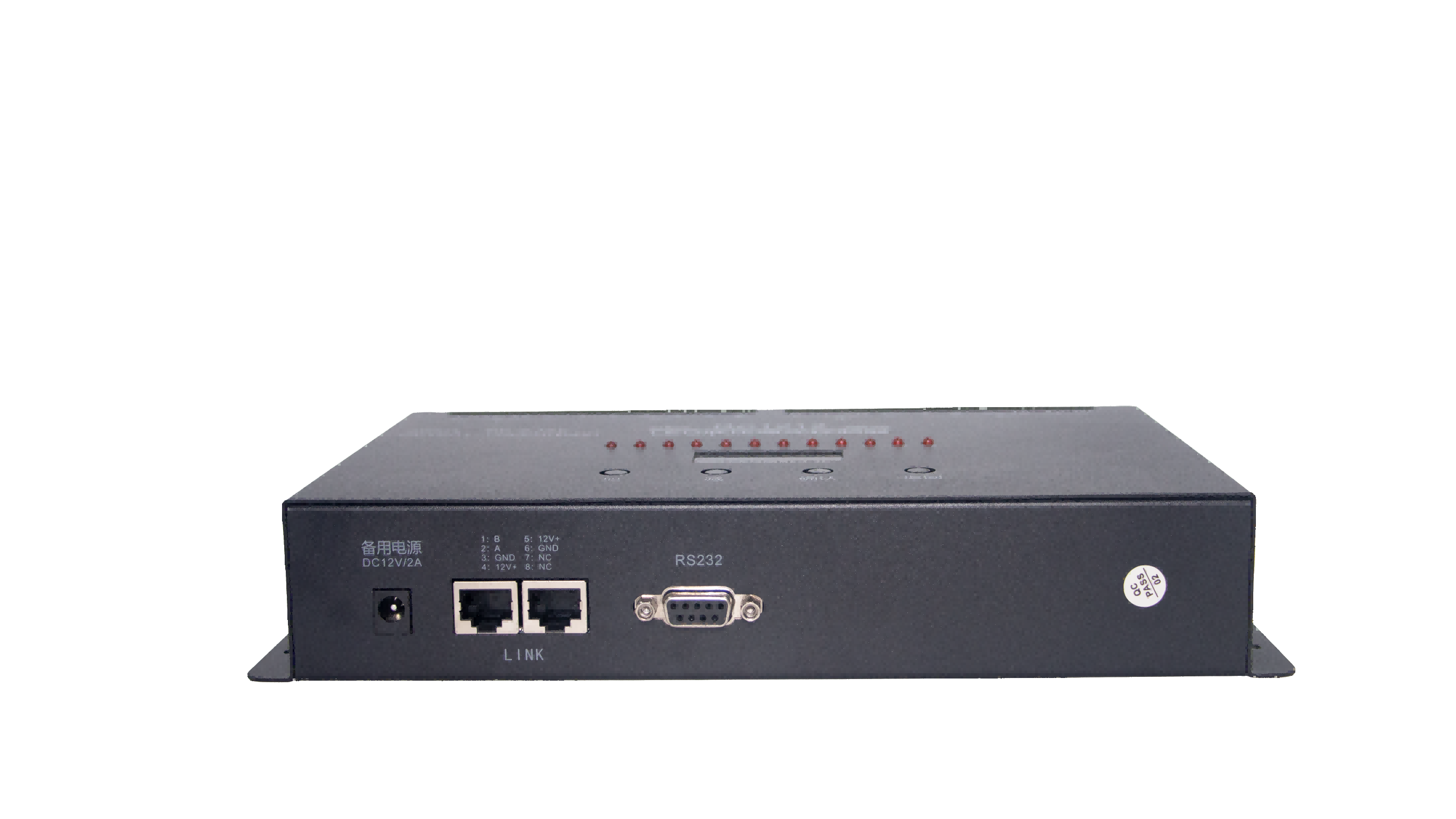

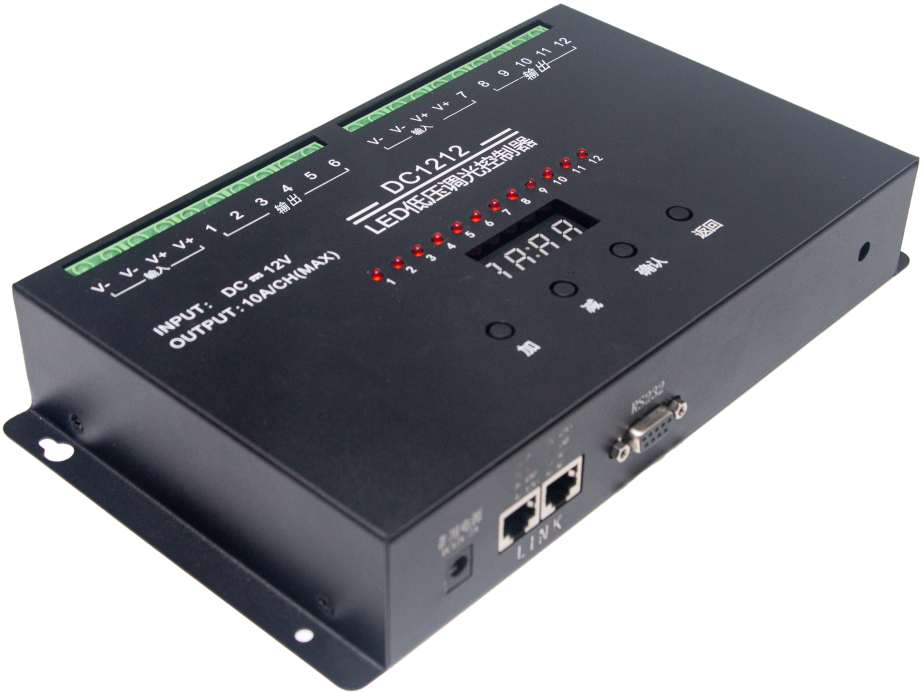

一、 產品圖片
二、 產品概述
DC1212 LED低壓調光控制器，是一款用于控制低壓12V LED筒燈、射燈、燈帶（主要是CW燈帶）等燈具的設備，并提供控制接口進行場景切換?？梢杂赏獠?/span>RS485墻面板控制，也可以由第三方設備進行RS232串口控制。
本機共支持34個燈光場景，燈光場景配置可由本機上的按鍵完成設置，也可以由“DC1212 燈具配置軟件”完成設置。DC1212燈控器具有調光線性好、輸出功率大、接線方便等特點；適用于KTV商務包間、宴會廳、影K房等對環境照明要求較高的場所。

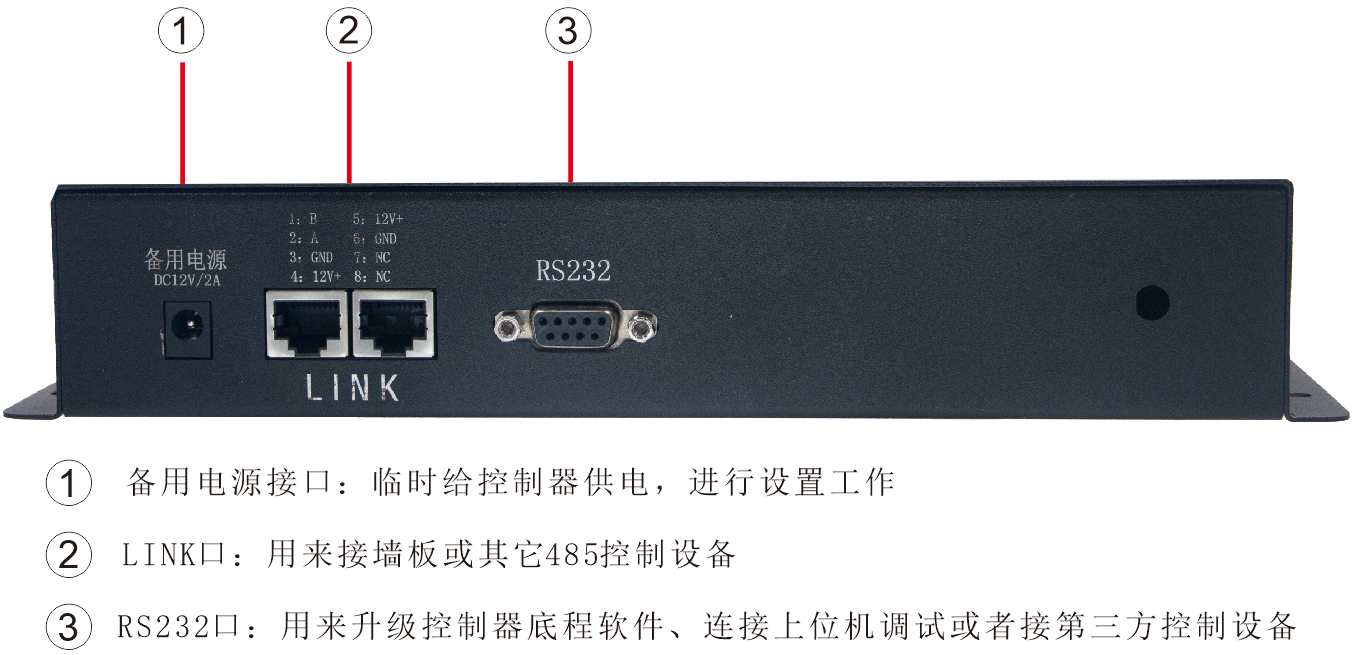

三、 接口說明
四、 產品接線圖

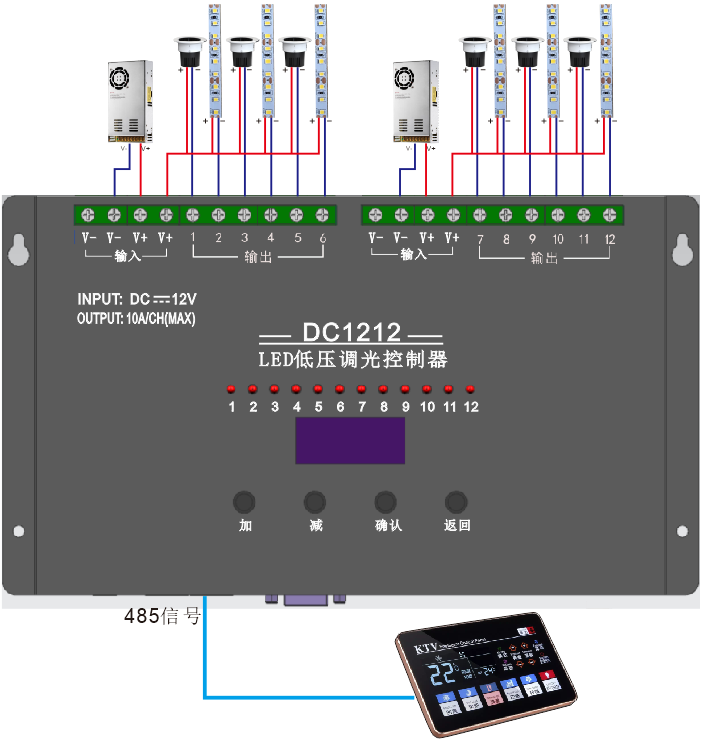

1、 通過墻板控制DC1212機器接線圖

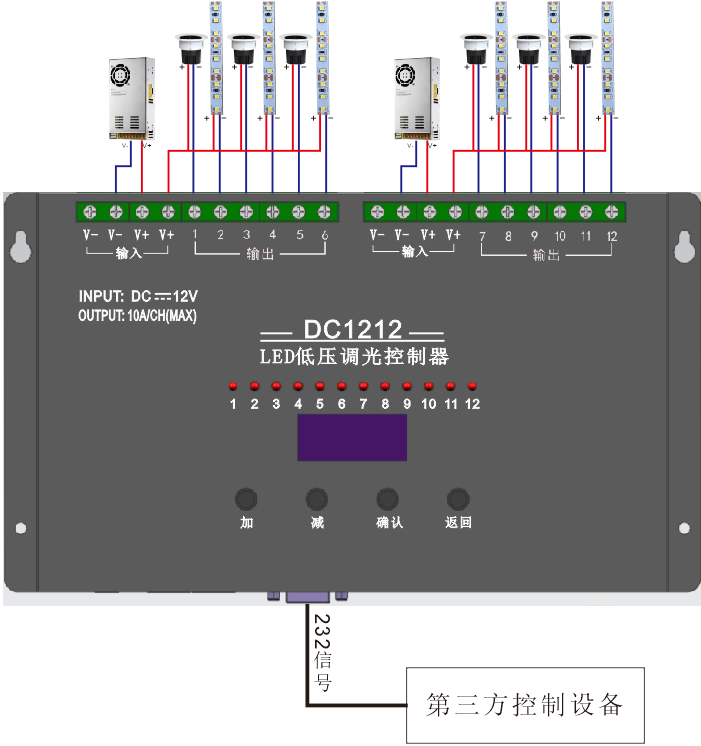

2、 通過第三方設備控制DC1212機器接線圖
五、 產品特性：
? 供電輸入：有2組12V/24V電源輸入端子，分別給前6組LED燈具和后6組LED燈具供電，根據負載（功率/電壓）不同選擇合適的供電電源。建議選擇360W-600W/12V或24V電源。
? 供電輸出：有12組供電輸出端子，可分別給12路LED燈具供電。（注：輸出控制負極）
? 最大負載：12V單路最大負載10A，24V單路最大負載5A。整機最大負載（1200W）
? RS232端口：有1路DB9串口，可以通過USB轉串口線對機器進行升級；可以通過上位機設置場景通道效果、開機場景等效果；可以通過此串口被第三方中控控制，波特率為9600，協議與必愛歌協議相同。
? LINK接口：2路RJ45網口，可接我司墻板、燈控、第三方中控等控制設備；
? 按鍵功能：4個按鍵，通過按鍵可以手動設置各個場景的通道效果，設置開機默認場景、墻板碼值透傳等。
? 指示燈：12個紅色指示燈，指示當前通道開啟狀態。
? 通道漸亮：當通道開啟時燈具會漸漸變亮，關閉或者調整亮度時，燈具會漸亮漸滅。
? 場景調光：在一個場景中，如只開了1、3、5通道，此時按墻板亮度加減，只控制開起來的這幾個通道，其它通道會處于關閉狀態。
? 數碼顯示屏：4位數碼管，可顯示版本號、場景號、墻板控制碼等信息。
六、 按鍵說明
進入設置模式：開機狀態下長按“確認”鍵3秒，數碼管顯示“----”，再按確認，數碼管顯示“F1”，按“加”“減”鍵，可選擇“F1-F4”。
場景設置F1：在F1狀態下按確認鍵，數碼管顯示“C-01”代表場景1，此時按“加”“減”鍵可改變場景號（場景號有C-01至C-30、C-41、C-42、C-43、C-44等場景）；在“C-01”場景下，再按“確認”鍵顯示“0100”（01代表第一個通道，00代表0-9級亮度），此時按“確認”鍵可設置0-9級亮度，按“加”“減”鍵可選擇1-12通道；設置完成后，按“返回”鍵，返回場景號狀態，設置其它場景。全部設置完成后按3次“返回”鍵保存并退出設置，機器重啟。
設置默認場景F2：在F2狀態下按確認鍵，數碼管顯示 “C-03”，按“加”“減”鍵選擇要設置的場景號，如場景4，只要選到“C-04”然后按2次“返回”鍵，直到機器返回并重啟。默認場景為設備通電后的開機場景（未接收到任何命令）。
碼值透傳功能F3：在F3狀態下按“確認”鍵，數碼管顯示 “----”，此時按墻板任意按鍵，墻板發的碼值在數碼管上依次顯示出來（波特率1200）?？梢酝ㄟ^此功能測試墻板發的碼值是否正確，測試完畢后按2次“返回”退出并重啟。
對拷功能F4：在F4狀態下按“確認”鍵，數碼管顯示 “COPY”，此時把新機器與此機的link口連接起來，按“確認”鍵，此時“COPY”開始閃爍，新機器數碼管顯示“----”閃爍，直到拷貝完成，此機器“COPY”停止閃爍，新機器顯示“OVER”；此時可以換一臺繼續拷貝或者按返回鍵2次退出并重啟。
七、 墻板控制說明
1、 墻板場景控制：
按墻板場景按鍵，本機開啟場景設置好的燈光亮度，此時按墻板的亮度加減，可以控制當前場景開啟燈具的亮度加減，未開啟的不進行控制。
2、 墻板通道控制：
按墻板通道按鍵，開起相應通道的燈具，此時按墻板的亮度加減只控制此通道的亮度加減，其它通道亮度不變。
3、 墻板場景與通道混合控制：
當按了墻板場景后，又按了單個通道按鍵，此時控制的單個通道如果未開啟，則開啟并且亮度為5級亮度，如此燈已開啟則當前亮度是幾級就是幾級不變。此時再按墻板的亮度加減鍵，只能調節剛開啟的單個通道的亮度。如果再次按一下場景按鍵，此時亮度加減控制的是場景的亮度加減；總之，最后一次按的鍵是場景按鍵，亮度加減控制的即是場景亮度，最后一次按的是單個通道按鍵，亮度加減控制的即是單個通道的亮度。
八、 控制協議（DB9波特率：9600 RJ45波特率：1200）
功能說明 | 控制碼 | 功能說明 | 控制碼 |
燈光效果1 | BE 87 05 4F | 調光2+ | BE 88 21 4F |
燈光效果2 | BE 87 01 4F | 調光2- | BE 88 22 4F |
燈光效果3 | BE 87 02 4F | 調光2開關 | BE 88 23 4F |
燈光效果4 | BE 87 03 4F | 調光3+ | BE 88 24 4F |
燈光效果5 | BE 87 15 4F | 調光3- | BE 88 25 4F |
燈光效果6 | BE 87 06 4F | 調光3開關 | BE 88 26 4F |
燈光效果7 | BE 87 07 4F | 調光4+ | BE 88 27 4F |
燈光效果8 | BE 87 08 4F | 調光4- | BE 88 28 4F |
燈光效果9 | BE 87 0A 4F | 調光4開關 | BE 88 29 4F |
燈光效果10 | BE 87 0B 4F | 調光5+ | BE 88 2A 4F |
燈光效果11 | BE 87 0C 4F | 調光5- | BE 88 2B 4F |
燈光效果12 | BE 87 0D 4F | 調光5開關 | BE 88 2C 4F |
燈光效果13 | BE 87 0E 4F | 調光6+ | BE 88 2D 4F |
燈光效果14 | BE 87 14 4F | 調光6- | BE 88 2E 4F |
燈光效果15 | BE 87 1D 4F | 調光6開關 | BE 88 2F 4F |
燈光效果16 | BE 87 1E 4F | 調光7+ | BE 88 6A 4F |
燈光效果17 | BE 87 1F 4F | 調光7- | BE 88 6B 4F |
燈光效果18 | BE 87 60 4F | 調光7開關 | BE 88 6C 4F |
燈光效果19 | BE 87 61 4F | 調光8+ | BE 88 6D 4F |
燈光效果20 | BE 87 64 4F | 調光8- | BE 88 6E 4F |
燈光效果21 | BE 87 65 4F | 調光8開關 | BE 88 6F 4F |
燈光效果22 | BE 87 66 4F | 調光9+ | BE 88 30 4F |
燈光效果23 | BE 87 67 4F | 調光9- | BE 88 31 4F |
燈光效果24 | BE 87 76 4F | 調光9開關 | BE 88 32 4F |
燈光效果25 | BE 87 77 4F | 調光10+ | BE 88 33 4F |
燈光效果26 | BE 87 78 4F | 調光10- | BE 88 34 4F |
燈光效果27 | BE 87 96 4F | 調光10開關 | BE 88 35 4F |
燈光效果28 | BE 87 98 4F | 調光11+ | BE 88 36 4F |
燈光效果29 | BE 87 99 4F | 調光11- | BE 88 37 4F |
燈光效果30 | BE 87 9F 4F | 調光11開關 | BE 88 38 4F |
全開 | BE 87 09 4F | 調光12+ | BE 88 39 4F |
全關 | BE 87 04 4F | 調光12- | BE 88 3A 4F |
暫停 | BE 8D 8F 4F | 調光12開關 | BE 88 3B 4F |
靜音 | BE 8D 84 4F | 調光全+ | BE 88 1A 4F |
調光1+ | BE 88 18 4F | 調光全- | BE 88 1B 4F |
調光1- | BE 88 19 4F |
|
|
調光1開關 | BE 88 20 4F |
|
|
九、 故障排除
故障現像 | 解決辦法 |
不通電 | 檢查開關電源是否正常接入供電；開關電源輸出電壓是否正常，正負極是否接反，如果輸入電壓不正常，則需更換開關電源，如果輸入電壓正常則有可能機器故障，需要返廠維修。 |
墻板不受控 | 檢測墻板網線是否壓好，線序是否正確，墻板協議是否跟機器對應。 |
十、 技術支持
有任可問題請與代理商聯系。
