E-8000智控網絡服務器KTV大堂走廊智能燈光管理系統
隨著近十年來LED電子技術的飛速發展，KTV場所大堂走廊的光環境設計也不斷推陳出新，更加個性化和科技化，不僅滿足靜態的照明也融入了動態的視覺設計，燈具方面從普通的射燈、筒燈、單色輪廓燈帶發展到了RGB七彩幻彩燈帶以及LED舞美燈具和激光效果燈具。另外，KTV場所的營業時間特點一般在下午和晚上，不同的時間段有不同的燈光效果需求，所以，有必要建立一套自動化的智能燈光管理系統。
一、系統特點：
目前燈具大致可以分為照明燈具和舞美燈具。照明燈具一般有射燈、筒燈和燈帶；燈帶又分為單色靜態燈帶、RGB燈帶和RGB幻彩燈帶。舞美燈具一般有圖案燈、光束燈、激光燈等。█ 靜態燈效和動態燈效光環境設計的基本是靜態燈效，要滿足基本的照明功能，由于KTV場所的特點則需要在一定的場景下要體現動態的燈效，如需要調動情緒的快節奏聲光聯動特效，或者定點定時的聲光聯動快閃特效等。本方案可以通過E-light8000管理軟件指定區域和時間設定場景。KTV走廊一般有很多條，一般按照每條走廊為一個區域劃分，多個走廊區域再加上大廳形成整個區域。根據KTV的營業特點，可以事先根據區域及時間段配置好各種燈光場景的模式自動運行，也可以通過快捷墻板進行人工一鍵干預?？旖輭Π蹇梢灾梅庞诳偪厍芭_(tái)，也可以每個走廊單獨分控放置。可以設置系統的工作時長，達到規定的時間和條件則功能受限制，以達到節能功能。也可以增加傳感設備，實現智能節能。分控設備的調光數據可以備份在主控服務器里，網絡一直分發素材信息給分控，檢測到設備連接則自動下載素材到分控，保證系統能夠安全運行。

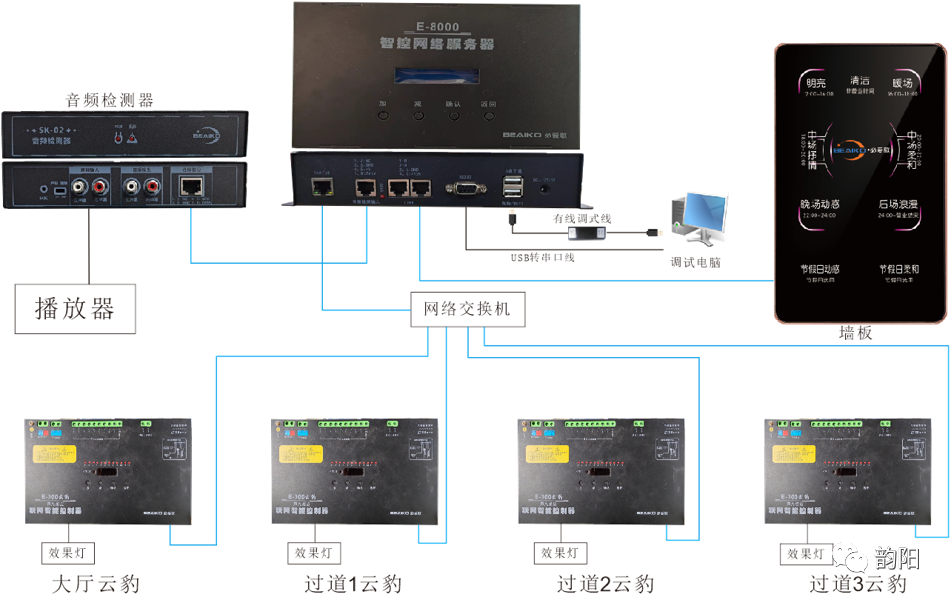

各區域的燈控設備一般選配一臺E-300，根據燈具的數量和種類選配擴展燈控。主控墻板可以手動設置場景，分控墻板可以方便在該區域進行設置。主控墻板也可以選用無線控制臺?？偪貕Π蹇梢绘I控制分控場景，分控可各自單獨控制。音頻檢測由服務器進行實現，通過網絡實時分發到區域燈控執行聲控場景。根據需要可以實現與外部的系統聯控，如和LED大屏投影系統的場景聯控或者視頻素材聯控等。

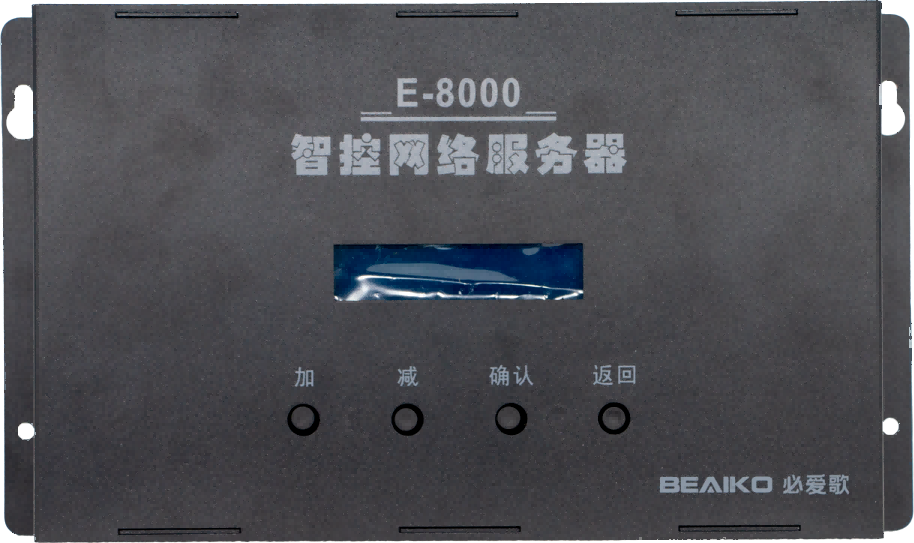

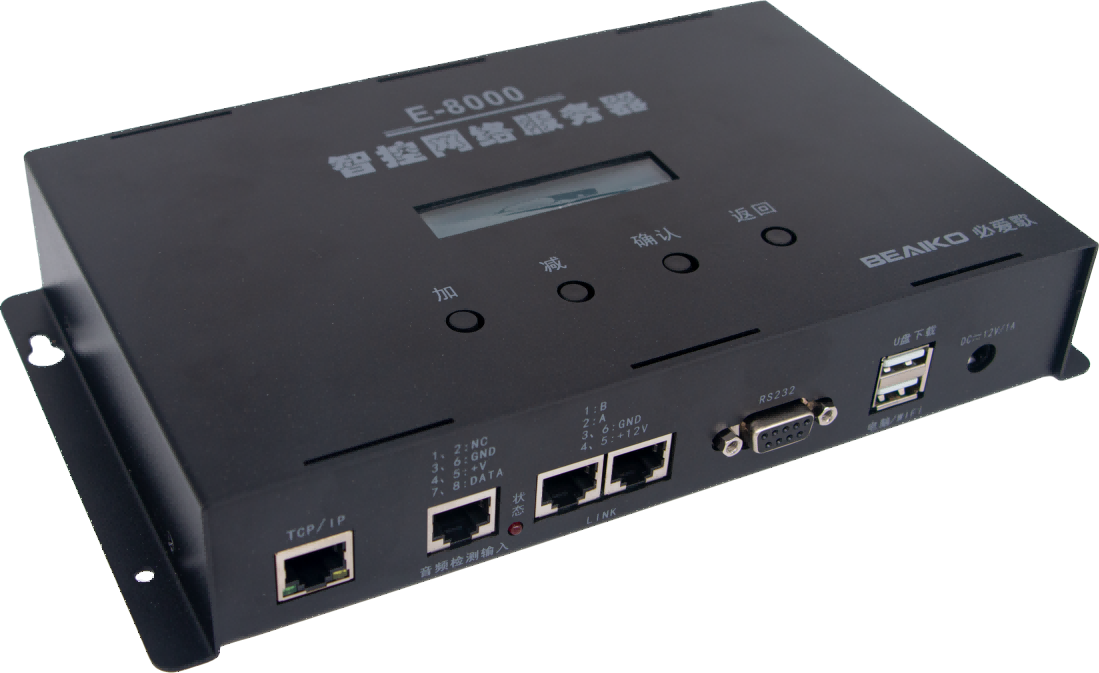

三、E-8000智控網絡服務器功能
1、管理軟件：提供E-light8000智控管理程序，所有設置存儲在服務器上。
2、定時控制：服務器內置時鐘，可設置某個時間段啟用已設置的功能。
3、分區控制：通過E-light8000智控管理程序設置1臺或者多臺E-300分控組成一個區域?？梢栽O(shè)置多達32個區域，各區域可以設置18個任務。
4、場景控制：可設置某個時間段向E-300分控發送數據啟用該區域的相應場景。
5、通道控制：可設置某個時間段向E-300分控發送通道或者調光加減碼值，和普通房間的墻板控制一樣。
6、音樂聲控：連接SK-02音頻檢測器檢測音樂節奏信息，通過TCP/IP分發節奏信息，當E-300分控編輯了聲控場景，區域效果將跟著音樂變化實現聲光聯動。

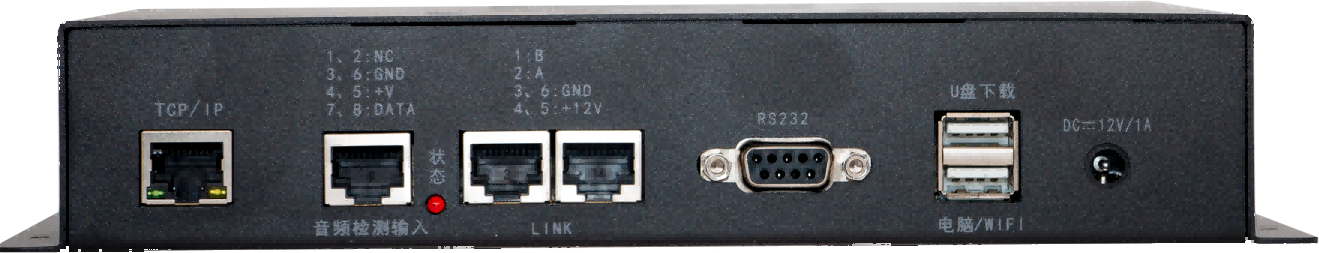

7、連接墻板：可通過墻板進行人工干預，干預后直到下一個任務來臨前一直保持干預場景。服務器可以連接墻板并給墻板12V供電，墻板也可以直接連接到分控E-300上。當切換墻板上場景按鍵時，墻板對應的區域?qū)?shí)現該場景；當切換墻板上的自動按鍵時，該區域的場景將按照設置的分時功能運行。墻板上除了場景控制按鍵，還可以有通道或者調光加減按鍵。
8、分控參數備份：E-300分控編輯完效果之后，其參數可以通過U盤下載到E-8000服務器里面,通過服務器可以下發所有調光參數。
9、分控設備維護:假如分控設備損壞需要更換，則更換上新的E-300分控，設置好IP地址，E-300分控將自動通過網絡從E-8000更新所有參數數據。
四、設備配置
1、主控設備
設備名稱 | 參數特點 | 數量 |
E-8000智控網絡服務器 | 聯網控制32個區域分控 | 1臺 |
E-light8000智控管理程序 | 上位機配置 | 1套 |
SK-02音頻檢測器 | 提供節奏分析 | 1臺 |
TA-124快捷觸控面板或液晶墻板 | 最大24個快捷按鍵 | 1個可選 |
16口網絡交換機 | 根據分控終端數量選擇 | 1臺 |
2、分控設備
設備名稱 | 參數特點 | 數量 |
E-300云豹聯網智能控制器 | 最大30個燈光場景 DMX512輸出控制512通道燈具 | 1個分區1臺或多臺 |
DE-30P解碼器 | 12V低壓控制RGB燈帶 調光控制12V筒燈射燈 | 根據燈具數量選配 |
EK0408系列燈控 | 繼電器可控硅控制燈具 | 根據燈具數量選配 |
MH-200魔幻燈帶控制器 | 控制12V/5V幻彩燈帶 | 根據燈帶數量選配 |
MH-100魔幻燈帶控制器 | 控制12V/5V幻彩燈帶 | 根據燈帶數量選配 |
3、輔助設備
設備名稱 | 參數特點 | 數量 |
燈帶電源 | 12V/5V各種規格 | 根據負載選配 |
5類網線 | 國標 | 根據現場配置 |
電源線 | 4/2.5/1.5各種規格 | 根據現場配置 |

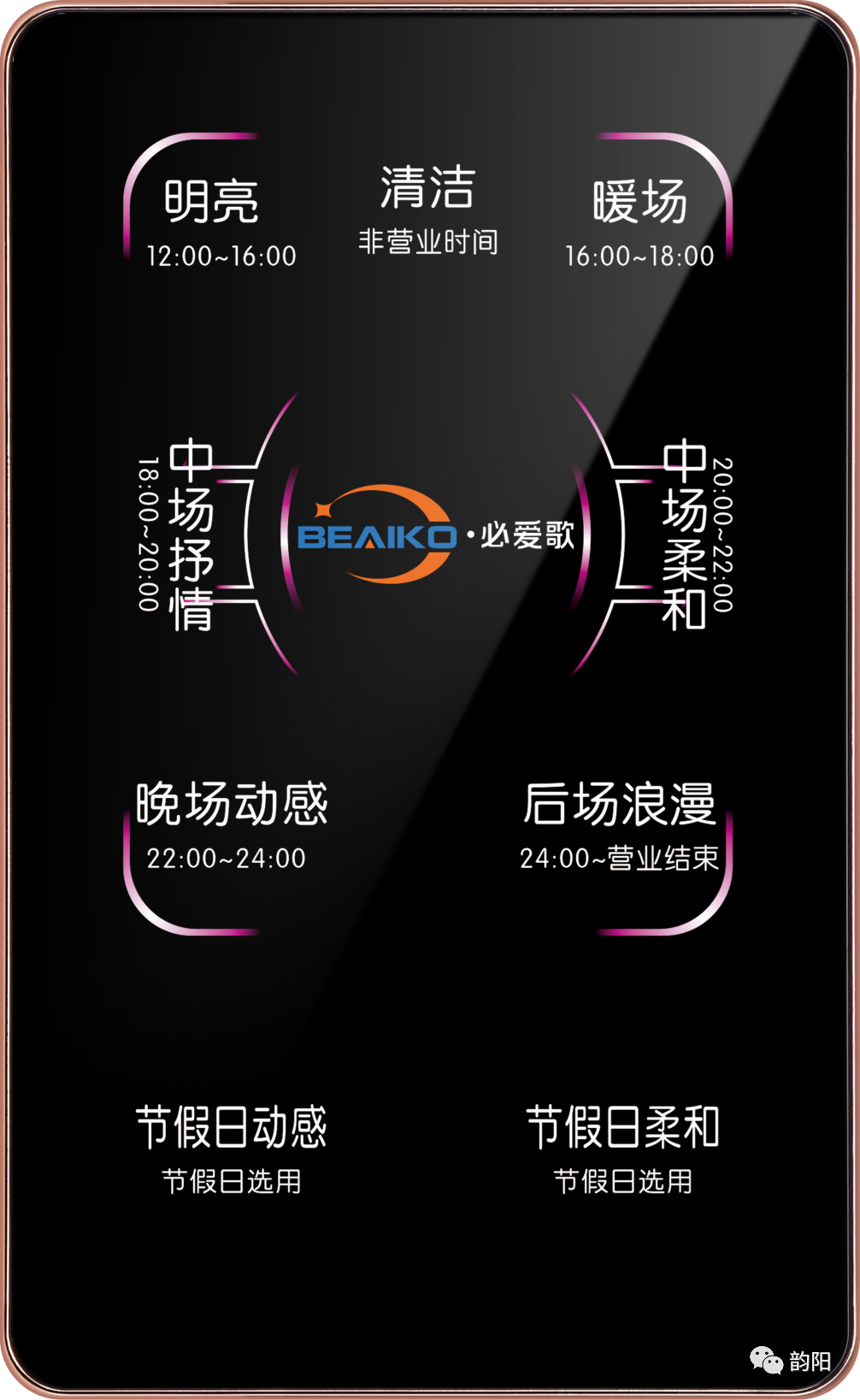

五、墻板范例
